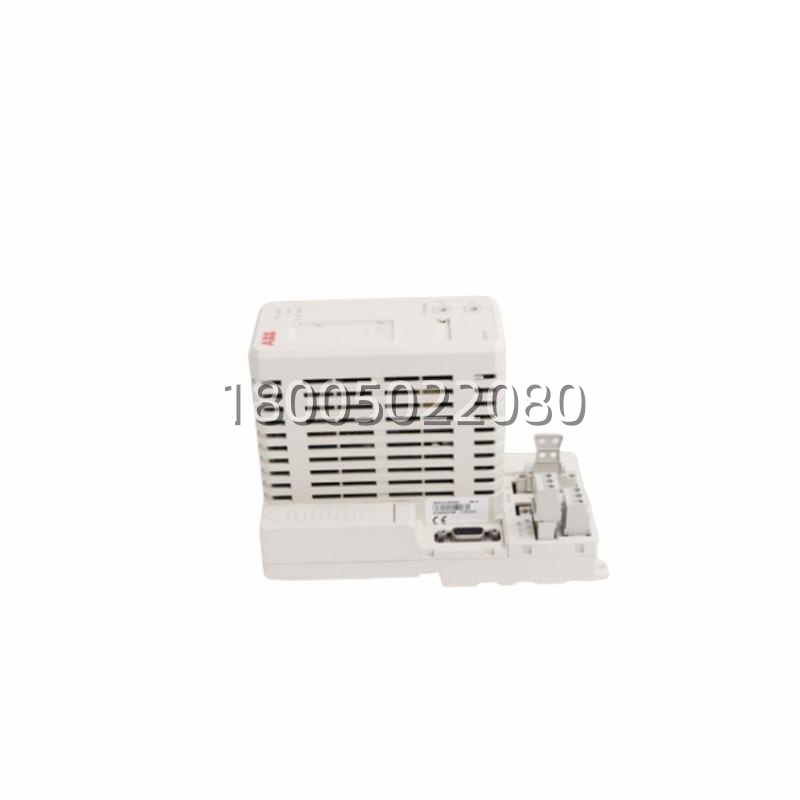

产品核心摘要 | Product Core Brief
- 型号 (Model)： CI810A（订货号 3BSE013262R1，替代老版 CI810 3BSE008536R1）
- 品牌 (Brand)： ABB
- 系列 (Series)： ABB S800 I/O — AF100 Field Communication Interface (FCI)
- 核心功能 (Core Function)： 桥接 S800 I/O 站与 AF100 现场总线，使 Advant OCS 或 AC800M(CI896) 控制器访问远程 I/O 数据
- 成色： 全新原装 (New Surplus) 或 测试良品拆机件 —— ⚠️ CI810A 逐步被 CI810B(3BSE020520R1) 替代，库存有限
- 产品类型 (Type)： AF100 现场总线通讯接口模块（需配 TU810/TU830 等 MTU 底座）
- 关键规格 (Key Specs)： 2×AF100 TP Modem｜ModuleBus ≤12 I/O 模块｜24 V DC 背板供｜隔离 ≥500 V｜DIN 导轨 IP20
关键技术规格 | Key Technical Specifications

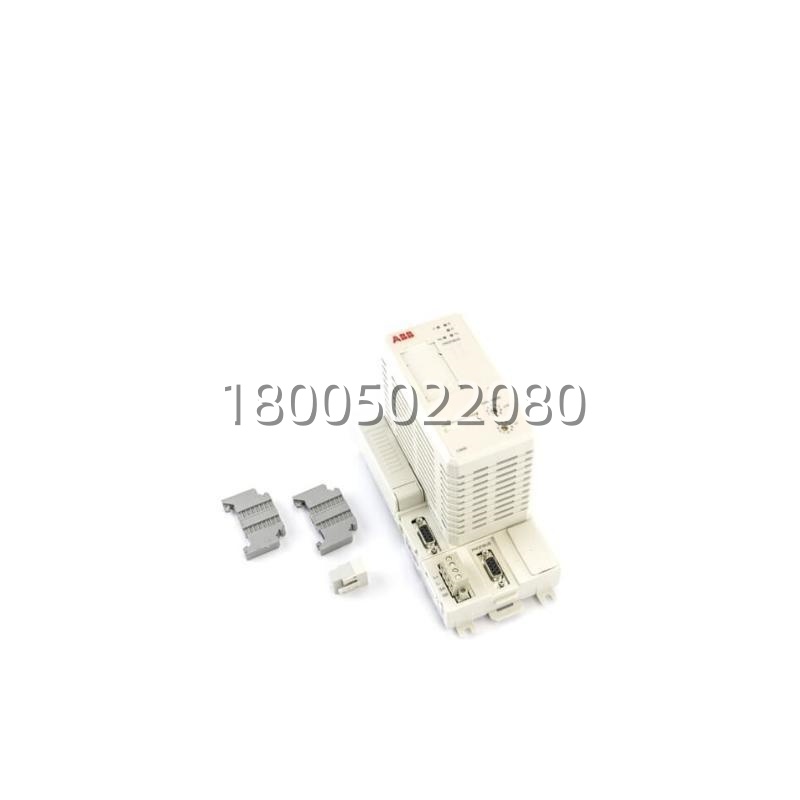

| 参数 | 规格值 |
|---|---|
| 产品型号 | CI810A |
| 订货号 (Article No.) | 3BSE013262R1（老 CI810 替换号 3BSE008536R1） |
| 适用系统 | ABB Advant OCS (AC450/AC410 等) AF100 网络；AC800M + CI896 AF100 Interface |
| 配套 S800 I/O | 本地 Electrical ModuleBus 最多 12 块 S800 I/O 模块；Optical ModuleBus 可扩展至 7 簇共 24 设备 |
| 现场总线 | Advant Fieldbus 100 ()，2 × Twisted Pair Modem 接口（RJ45 或 D-sub 依缆线） |
| 速率 | 典型 500 kbit/s～1.5 Mbit/s（依网络配置） |
| 模块总线 (ModuleBus) | 电气侧连接 TU 底座 S800 I/O；光口接 TB810/TB811 扩展光纤 ModuleBus |
| 供电电压 | 24 V DC（由 TU810/TU830/TU838 等 MTU 背板供给），允许 19.2～30 V DC |
| 功耗 | 典型 ≈ 100 mA @ 24 V DC（约 2.4 W），依负载略变 |
| 隔离电压 | 总线侧与系统侧 galvanic 隔离 ≥ 500 V rms |
| 站址设置 | 前面板旋转编码开关设定 站地址（Station Address） |
| 状态指示 | PWR / RUN / ERR / COM Tx Rx LED |
| 热插拔 | 支持（需 MTU 底座具备热插拔功能） |
| 配套 MTU 底座 | TU810（紧凑）、TU812、TU813、TU830、TU831、TU832、TU838 等 |
| 内含附件 | 电源连接器 3BSC840098R1、TB807 ModuleBus 终端器 3BSE008538R1、端子块×2 |
| 工作温度 | 0 ～ +55 ℃（部分资料 -20～+70℃ 贮存 -40～+85℃） |
| 湿度 | 5 %～95 % RH，无冷凝 |
| 防护等级 | IP20（柜内安装） |
| 尺寸 (H×W×D) | 约 40 mm(W) × 147 mm(H) × 120 mm(D)（标准 S800 I/O 模块宽） |
| 净重 | 约 0.30～0.50 kg（依批次） |
| 认证 | CE、cULus、RoHS、IEC 61131-2 |
| 升级替代 | CI810B 3BSE020520R1（硬件增强，向后兼容大多数 CI810A 应用） |
产品深度介绍 | Product Introduction
Advant OCS 或带 CI896 的 AC800M 要通过 总线拉远处的 I/O 柜，CI810A 就是那个接口节点——插在 I/O 机架的 TU 底座上，内置俩 双绞线调制解调器一头接 网络，另一头通过 ModuleBus 把最多 12 块 AI/AO/DI/DO 模块的数据映射给控制器。
现场多见于电厂辅机、石化装置区远程 I/O 站。CI810A 是 CI810 的改进版，现在新建项目 ABB 推荐 CI810B（3BSE020520R1）但两者在同一 网络可混用——老系统续保换 没问题；升级可用 CI810B 直接插同一 TU 底座。注意它必须配 MTU 底座（TU810/TU830 等），模块盒内不含底座，购买确认现柜内 TU 型号。
