产品核心摘要

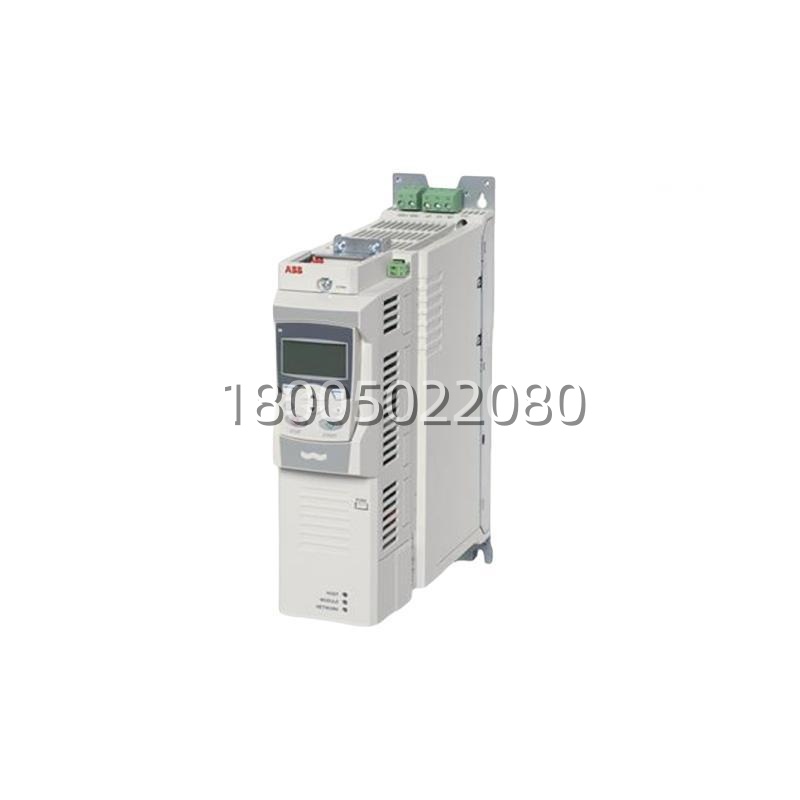

- 型号: ACS850-04-03A0-5 + J410
- 品牌: ABB
- 系列: ACS850-04 传动模块
- 核心功能: 为三相异步电机、永磁同步电机等提供精确的转矩、速度闭环控制
- 产品类型: 机械传动变频器 / 传动模块 (Inverter Drive)
- 关键规格: 额定功率 1.5 kW，额定输出电流 3 A，输入电压 380–500 V AC 三相，标配 J410 门装控制盘
产品深度介绍
做机械传动项目时，最怕变频器控制精度不够，或者调试接口太简陋，现场改个参数都得拆柜门。ABB ACS850-04-03A0-5 + J410 就是专门解决这类问题的。它属于 ACS850-04 传动模块系列，核心定位是面向 OEM 机械、物料搬运、起重、挤出机、卷绕、传送带和一般工业传动应用。它的作用很直接：把 380–500 V 三相电源转换成可调频调压的电机驱动电源，同时通过 DTC（直接转矩控制）技术，在没有编码器反馈的情况下也能实现高精度的转矩和速度控制。
相比普通 V/f 控制变频器，ACS850-04-03A0-5 的核心优势在于其强大的控制性能和灵活的配置能力。它的额定输出电流为 3 A，重载（Heavy-duty）功率可达 1.1 kW，轻载（Light-duty）功率可达 1.5 kW，能够应对不同类型的电机负载。模块本身集成了交流电抗器、涂层电路板、安全转矩关闭（STO）功能和标准控制程序，不需要额外选配，既节省了柜内空间，也减少了外围接线工作量。特别值得一提的是它的 +J410 选件，这是一个带有 IP54 防护外罩、3 米连接线和门安装组件的外部操作面板，让工程师可以在控制柜门外轻松进行参数设置和状态监控，非常适合需要频繁操作和观察的工业现场。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 | ABB |
| 型号 | ACS850-04-03A0-5 + J410 |
| 产品类型 | 机械传动变频器 / 传动模块 (Inverter Drive) |
| 额定功率 (500V) | 1.5 kW / 2 hp (轻载) |
| 额定功率 (400V) | 1.1 kW (重载) |
| 额定输出电流 (I2N) | 3 A |
| 最大输出电流 (IMax) | 5.3 A |
| 输入电压 | 380–500 V AC，三相 |
| 输出电压 | 0 至输入电压（三相） |
| 输出频率范围 | 0–500 Hz |
| 控制方式 | 直接转矩控制 (DTC)，标量控制 (V/f) |
| 开关频率 | 3 kHz (默认) |
| 保护功能 | 安全转矩关闭 (STO)、过流、过压、欠压、过热 |
| 数字输入/输出 | 6 路数字输入，3 路继电器输出 |
| 模拟输入/输出 | 2 路模拟输入，2 路模拟输出 |
| 通信接口 | 支持 Modbus RTU/Modbus (可通过适配器扩展其他总线) |
| 内置功能 | 交流电抗器、涂层电路板、标准控制程序 |
| 控制盘选件 | J410 (IP54 门装控制盘，3 米电缆) |
| 效率 | 约 98% (额定功率下) |
| 防护等级 | IP00 (UL Open Type)，柜内安装 |
| 尺寸 (H×W×D) | 268 mm × 70 mm × 219 mm (参考 R1 框架) |
| 重量 | 约 2.5 kg (参考) |
| 工作温度 | 0°C 至 +40°C (更高温度需降容) |
| 成色 | 全新原装 (New Surplus)，非翻新 |
| 供货状态 | 库存动态变化，具体以询价当日报备为准 |
