产品核心摘要

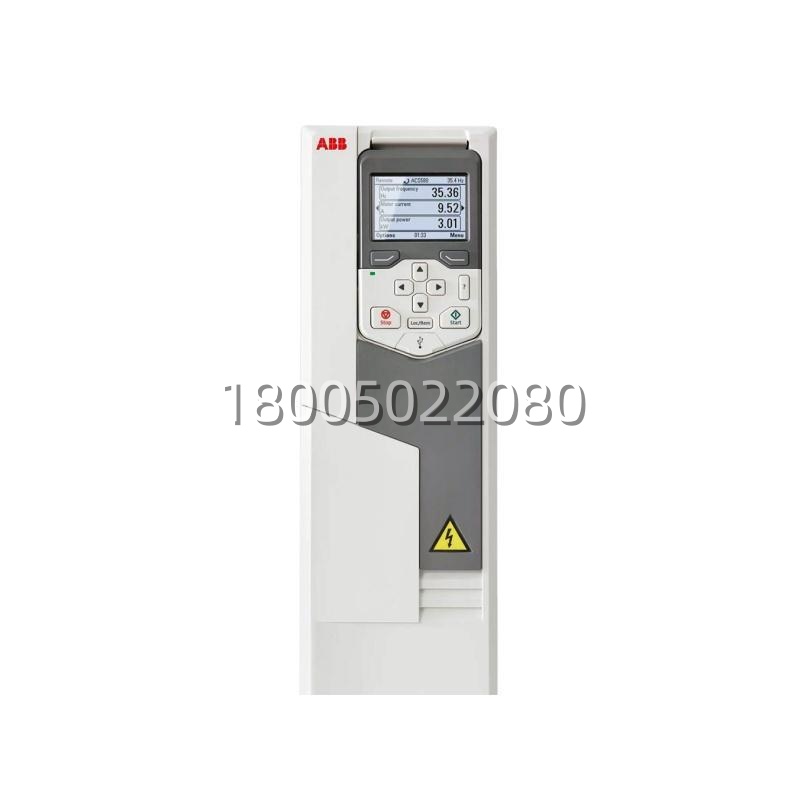

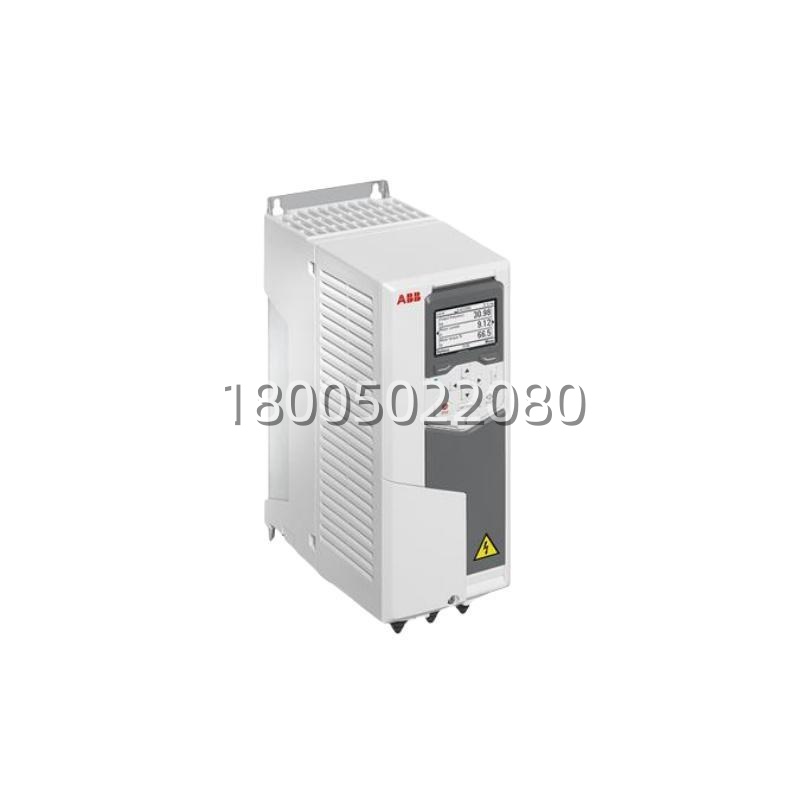

- 型号: ACS580-01-106A-4
- 品牌: ABB
- 系列: ACS580 通用传动系列
- 核心功能: 为压缩机、传送带、水泵、挤出机、离心机、混合机和风机等提供精确的电机控制与节能调速
- 产品类型: 低压交流变频器 / 通用传动驱动器
- 关键规格: 额定功率 55 kW、额定输出电流 106 A、三相 380–480 V 输入、IP21 防护、内置 Modbus RTU
产品深度介绍
半夜抢修供水泵房，恒压供水系统压力波动大，查了一圈发现是变频器参数设置不合理或者设备本身缺乏泵类专用功能。ABB ACS580-01-106A-4 就是专门解决这类问题的通用传动变频器，它不是机械传动专用驱动器，而是面向压缩机、传送带、水泵、挤出机、离心机、混合机和风机等广泛应用的低压交流变频器。第三方资料显示，它的设计目标是为各类工业应用提供高效、节能的电机控制解决方案，帮助降低运行成本并提高系统效率。
这块驱动器的实用性体现在它的通用性和通信能力上。它内置了泵和风机专用功能，如多泵控制、睡眠唤醒、填充功能等，这些功能在水处理、HVAC 和工业通风系统中非常实用。此外，它标配嵌入式 Modbus RTU 现场总线接口，方便与上位机或 PLC 进行通信，实现远程监控和集中控制。现场工程师最在意的是它的安装灵活性和防护等级，它采用 IP21 防护等级，支持壁挂或柜内安装，外形尺寸为 203×732×295 mm，重量约 28.3 kg，适合空间有限的电控箱。
坦白讲，它的价值不在于复杂的高性能矢量控制，而在于把通用工业应用中最常用的功能集成在一个标准化的驱动器里。它采用标量控制和无传感器矢量控制方式，输出频率范围为 0–500 Hz，内置 C2 级 EMC 滤波器，并提供 2 路模拟输入、2 路模拟输出、6 路数字输入、3 路继电器输出和 1 路数字输出，能够满足大多数通用工业系统的基本控制需求。不过，它没有内置制动斩波器，如果需要频繁制动或垂直负载应用，可能需要额外配置制动电阻。选型时，建议根据实际电机功率、额定电流和现场环境条件进行核对，避免因过载或散热不良导致设备故障。
关键技术规格
| 参数项 | 详细指标 |
|---|---|
| 产品型号 | ACS580-01-106A-4 |
| 品牌 | ABB |
| 产品系列 | ACS580 通用传动系列 |
| 产品类型 | 低压交流变频器 / 通用传动驱动器 |
| 额定功率 | 55 kW / 75 hp |
| 额定输出电流 | 106 A |
| 轻载电流 | 100 A |
| 重载电流 | 87 A |
| 输入电压 | 三相 380–480 V，±10% |
| 输入频率 | 47.5–63 Hz |
| 输出电压 | 0 至 U_supply |
| 输出频率范围 | 0–500 Hz |
| 电机控制方式 | 标量控制 (U/f)、无传感器矢量控制 |
| 防护等级 | IP21 / UL Type 1 |
| 尺寸 (H×W×D) | 203 × 732 × 295 mm |
| 重量 | 约 28.3 kg |
| 内置 EMC 滤波器 | C2 级 EMC 滤波器 |
| 内置制动斩波器 | 无 |
| 现场总线接口 | 嵌入式 Modbus RTU / RS-485 |
| 模拟输入 | 2 路 (可配置为 0/2–10 V 或 0/4–20 mA) |
| 模拟输出 | 2 路 (0/4–20 mA) |
| 数字输入 | 6 路 (12–24 V DC，支持 PNP/NPN) |
| 继电器输出 | 3 路 (NO+NC，250 V AC / 2 A，30 V DC / 0.5 A) |
| 数字输出 | 1 路 (30 V DC / 100 mA) |
| 辅助电源电压输出 | +24 V DC，±10%，最大 200 mA |
| 过载能力 | 正常负载 110% 持续 60 秒；重载 150% 持续 60 秒 |
| 工作温度 | -10°C 至 +40°C (无凝露)，最高可达 +50°C |
| 适用电机类型 | 感应电机 |
| 内置泵风机功能 | 多泵控制、睡眠唤醒、填充功能等 |
| 安全功能 | 双通道 SIL3 STO (Safe Torque Off) |
| 谐波抑制 | 内置摆动扼流圈 (Swinging Choke) |
| 控制盘 | 标配助手型控制盘 (Assistant Control Panel) |
| 认证 | CE, cULus, C-Tick, GOST R, RoHS 等 |
