产品核心摘要
- 型号: SCYC55830 / 58063282A / 3AFE58063282
- 品牌: ABB
- 系列: ABB 工业驱动与自动化系统备件
- 核心功能: 采集、调理和传输电机或旋转机械的速度反馈信号，实现闭环控制。

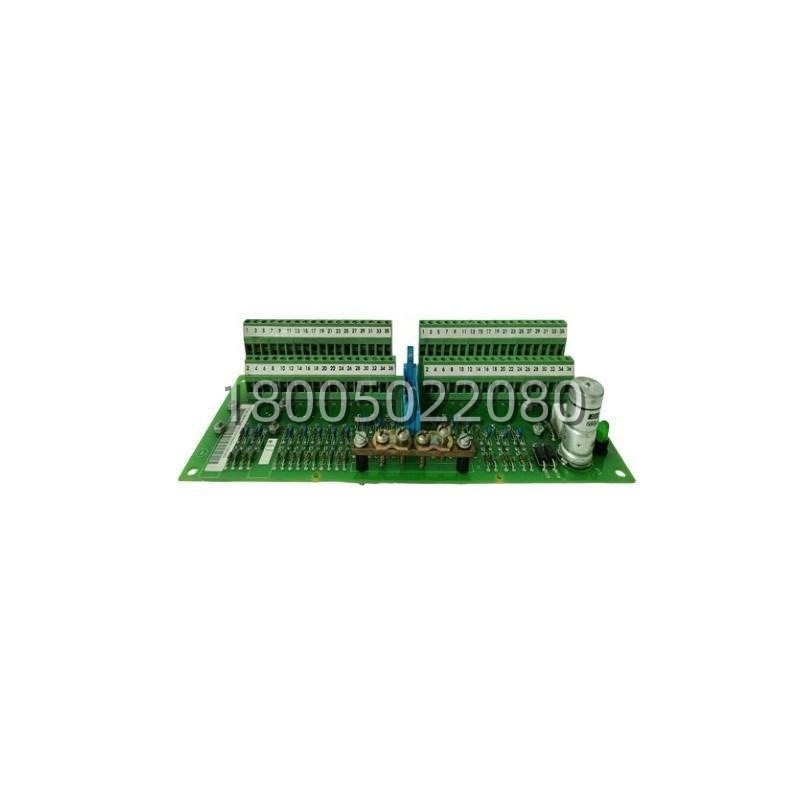

- 产品类型: 转换器测速端子板 / 测速反馈接口板 (Converter Tacho Terminal Board)
- 关键规格: 24 V DC 供电、光电隔离最高 1 kV、工作温度 -20°C 至 +70°C
产品深度介绍
深夜排查轧机或卷绕传动的速度波动问题时，很多时候罪魁祸首不是电机本体，也不是主驱动算法，而是测速反馈链路里的信号调理环节。ABB SCYC55830（料号 58063282A / 3AFE58063282）就是专门用来把电机端测速机、编码器或速度传感器的原始信号，转换成驱动控制板能稳定识别的干净信号的。说白了，它干的是“信号翻译”的活儿：把现场传来的微弱、带干扰的模拟或数字速度信号，过滤、隔离、放大后再送给上层控制系统，保证速度环不会因为噪声而抖动。
这块板子真正的价值，不在于“能接测速线”，而在于它敢把隔离、滤波和断线检测做在驱动器内部紧邻控制链路的位置。公开资料显示，它通常安装在驱动器内部，靠近主控制板，通过多针连接器对接，对长距离电缆引入的共模噪声、电磁干扰和轴电压进行抑制。坦白讲，对于还在运行 ABB 中压交流驱动、工业电机控制、透平控制或 DCS 相关驱动子系统的人来说，这就是一块拿来就能恢复速度闭环稳定性的关键备件。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商部件号 | SCYC55830 |
| 订单号 / 产品号 | 58063282A / 3AFE58063282 |
| 产品类型 | 转换器测速端子板 (Converter Tacho Terminal Board) |
| 供电电压 | 24 V DC（标称值，支持宽压输入） |
| 输入信号 | 测速机 / 速度传感器输入；隔离信号输入；兼容标准工业速度反馈信号 |
| 输出信号 | 调理后的速度信号；隔离模拟/数字输出至驱动控制系统 |
| 隔离特性 | 光电隔离，最高可达 1 kV，抗干扰性能强 |
| 工作温度 | -20 °C 至 +70 °C |
| 存储温度 | -40 °C 至 +85 °C |
| 外形尺寸 | 约 102 mm × 127 mm × 178 mm（不同渠道资料略有差异） |
| 重量 | 约 0.5 kg |
| 原产国 | 瑞典 (SE) |
| 海关编码 | 8538900000 |
| 典型应用 | 中压交流驱动系统、工业电机控制、转速测量、透平控制、DCS 及工业自动化系统 |
应用场景与替换说明
- 典型应用: 轧机主传动速度闭环反馈调理、卷绕/拉伸线驱动系统测速信号处理、风机与泵类变频器速度反馈接口、透平机械转速监测、电厂与重工业驱动柜内部测速链路修复。
- 替换建议: 更换前必须核对原驱动器内部同位置板的完整型号标签、订单号、连接器形式和安装方向。SCYC55830 常与 58063282A、3AFE58063282 等编号一起出现，但不同后缀可能涉及硬件版本、接口定义或固件兼容性差异。建议以现场拆下的实物标签为准，不要仅凭“SCYC55830”通用描述直接替换。
- 接线与干扰排查: 速度反馈信号极其敏感，尤其是模拟测速机或正余弦编码器信号。更换时应检查屏蔽电缆接地方式、端子紧固程度和附近动力电缆的电磁干扰情况。该板具备隔离和滤波能力，但如果现场布线本身存在共模噪声或接地环路，单纯换板未必能彻底解决问题。
- 库存说明: 该型号属于 ABB 工业驱动与自动化系统存量备件，多见于中压驱动、电机控制柜或老旧 DCS 相关驱动子系统维护。采购时应确认是否为原装渠道件、是否经过上电和功能测试、是否有焊接修复痕迹，以及是否支持现场通电验收。对于关键传动设备，建议至少备一块经过测试的冷备件，以免速度反馈失效导致驱动跳闸或工艺失控。
