关键技术规格
| 参数 | 5SHX0845F0001 IGCT | 5SXE05-0151 Gate Driver（关联） |
|---|---|---|
| 制造商 | ABB | ABB |
| 目录号 | 5SHX0845F0001（in 3BHL000385P0101） | 5SXE050151 / 5SXE05-0151 |
| 器件类型 | Reverse Conducting IGCT, Press-pack | IGCT Gate Drive Unit (Fiber optic isolated) |
| 重复断态峰值电压 Vdrm | 4500 V | — |
| 额定通态电流 It(AV) | ≈ 845 A（@Tc 条件 见 datasheet） | — |
| 通态压降 Vt | ≈ 2.3–2.8 V @ In | — |
| 关断 di/dt | > 2000 A/µs | 门极 ±20 V 典型 |
| 驱动电源 | — | +24 V DC（典型） |
| 控制信号 | — | 光纤 PWM 入 / 状态反馈光 |
| 保护功能 | — | DESAT、UVLO、门极监控 |
| 夹紧力要求 | 12–15 kN（依功率栈手册液压工装） | — |
| 安装方式 | Press-pack 压入散热/电极碟簧组件 | 插卡于驱动插槽 |
| 工作温度 | -40～+125℃ Tj | 0～+55℃（柜内） |
| 关联型号 | 5SHX1060H0001（早期版,EOL）、5SHX14H4502（高电流版） | GVC704 AE01(3BHB003230R0101) 配套 |
| 不兼容 | 普通 IGBT 模块 / 非 Press-pack 器件 | 早期 GVC 版本需核跳线/fw |
产品深度介绍

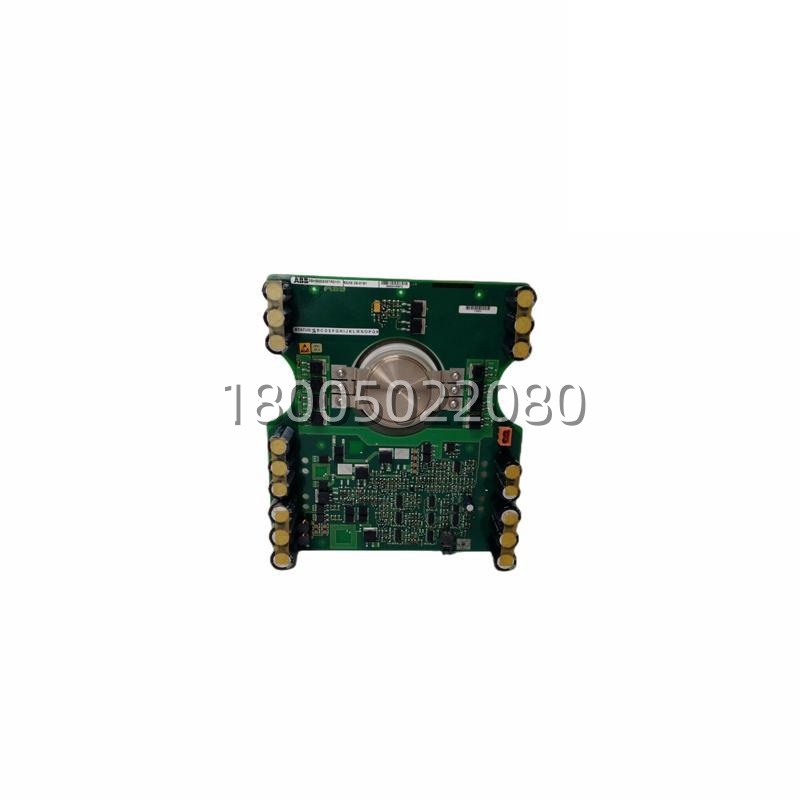

ABB 5SHX0845F0001 是 ACS6000（及部分 ACS1000 改造）功率柜用的第三代 RC-IGCT Press-pack 管芯，封装于 3BHL000385P0101 功率单元包内，支持无吸收电路（Snubberless）关断，比早期 5SHX1060H0001 损耗更低、di/dt 能力更强。配套门极驱动板常为 5SXE05-0151（配 GVC704 AE01 驱动架），需核对驱动硬件 Rev. 是否支持新 IGCT 的 gate charge 参数——老驱动有时需微调门极电阻或升 fw。
现场铁律三条：① 压装必须用标定液压工装打规定夹紧力（通常 12–15 kN 依手册），超扭压碎管芯、欠扭运行时局部过热炸管；② 光纤头酒精擦净再插——污染引起的误触发在现场占比不低；③ IGCT + 驱动板 + 压紧碟簧建议同期更换，老化碟簧压力掉是 IGCT 莫名炸管的隐蔽原因。5SHX1060H0001 临近 EOL 时可用此 5SHX0845F0001 做 Last-time-buy 升代——但必须原厂或合格 SI 确认 BOM 允许且驱动参数适配。
