产品核心摘要
| 部件编号 | 类型 | 适用机型 | 核心功能 |
|---|---|---|---|
| 3HAC033203-001 | 伺服电机总成 | IRB6600 / IRB6640（J3轴） | 驱动上臂俯仰运动，高扭矩输出 |
| 3HAC057546-003 | 轴控制板（Axis Board） | IRC5 控制系统 | 处理编码器信号与驱动指令 |
| 3HAC024385-001 | 本体线缆（Base Harness） | IRB6640（180/185/210/235kg构型） | 连接J1–J6轴动力与信号 |
| 3HAC024386-001 | 本体线缆（Base Harness） | IRB6640（130/205kg构型） | 同上，但长度与接口适配不同负载版本 |
产品深度介绍

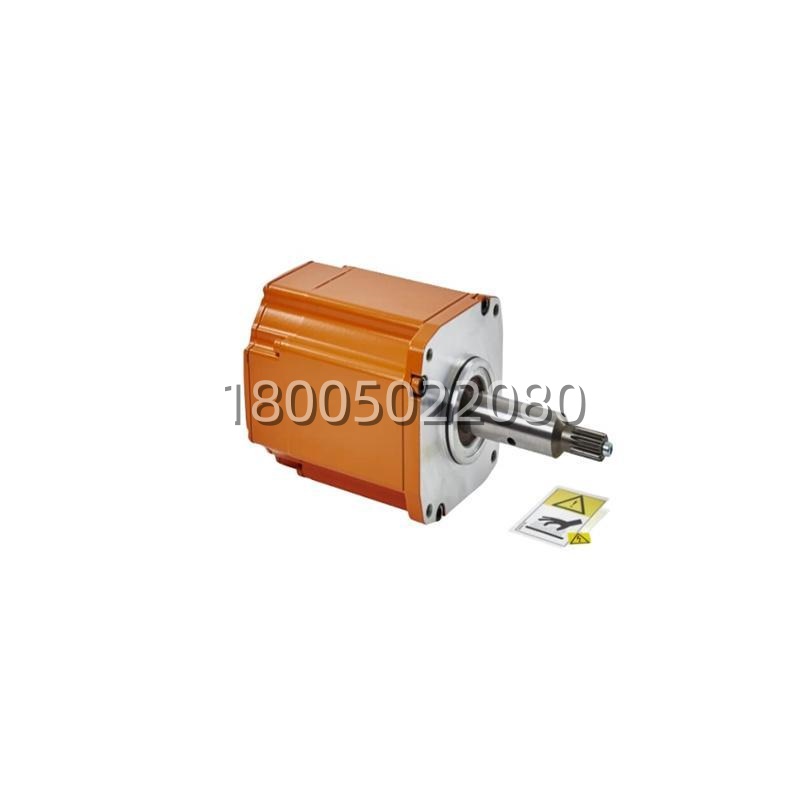

1. 3HAC033203-001 – J3轴伺服电机
该电机是 IRB6640 上臂（J3轴）的核心驱动单元，集成电磁抱闸与高分辨率编码器。在汽车焊装等高节拍应用中，若出现“带不动负载”、“电机过热”或“位置偏差超限”，通常源于抱闸磨损、绕组老化或编码器信号衰减。建议每 3万小时 检查抱闸间隙并清洁散热通道。
2. 3HAC057546-003 – 轴控制板
此板卡安装于 IRC5 控制柜驱动槽位，负责解析 SMB 编码器数据并输出 PWM 驱动信号。典型故障为 “Axis Communication Lost”（错误 50212），多因接口氧化或固件不匹配。更换后需通过 RobotStudio 执行 Motor Calibration 并更新转子偏移值。
3. 3HAC024385-001 与 3HAC024386-001 – 本体线缆
这两款线缆是 IRB6640 的“神经主干”，内含动力线、编码器信号线及安全回路。区别在于：
- 3HAC024385-001：用于 180kg 及以上 重载构型，线径更粗，抗拉强度更高；
- 3HAC024386-001：用于 130/205kg 标准构型，弯曲半径更小，适合紧凑布局。
线缆失效常表现为“通信中断”或“随机轴使能失败”。由于其 PUR 护套虽支持 >500 万次弯折，但在高温油污环境中寿命显著缩短，建议 每2–3年预防性更换。
关键技术规格
表格
| 参数 | 3HAC033203-001 | 3HAC057546-003 | 3HAC024385-001 / 3HAC024386-001 |
|---|---|---|---|
| 类型 | 伺服电机总成 | 轴控制接口板 | 本体线缆（Base Harness） |
| 额定电压 | 400 V AC | 24 V DC（逻辑） | 400 V AC + 24 V DC |
| 编码器接口 | ABB SMB | ABB SMB | ABB SMB 连接器 |
| 防护等级 | IP54 | IP20（控制柜内） | IP67 |
| 弯曲寿命 | N/A | N/A | ≥5,000,000 次 |
| 质保期 | 12个月 | 12个月 | 12个月 |
| 关键提示 | 需校准转子位置 | 需匹配IRC5固件版本 | 严格按负载型号选型 |
