产品核心摘要
- 型号: 3HAC029236-001 (MU200 测量/控制单元) / 3HAC040656-003 (MU200 伺服电机) / 3HAC040656-002 (MU200 伺服电机,优化版)
- 品牌: ABB
- 系列: MU200 系列 / IRC5 机器人驱动架构
- 核心功能: 处理关节伺服闭环控制、编码器反馈及动力输出
- 成色: 全新原装 (New Surplus),非翻新
- 产品类型: 伺服测量单元 (Measurement Unit) + 永磁同步伺服电机 (Motor Unit)
- 关键规格: 额定扭矩 1.0 Nm, 直流母线 275/450 V, IP67 电机防护
产品深度介绍
半夜被 IRC5 柜“轴反馈丢失”的报警叫醒，十有八九是 MU200 链路里这块 ABB 3HAC029236-001 测量单元或对应伺服电机飘了。这组件专跑 IRB 2600 等中载机型的关节闭环——测量单元蹲柜内收 SMB 串行数据做位置解析，3HAC040656-002/003 电机塞进臂身给 1.0 Nm 连续扭矩。现场换原厂件，插头对锁手感紧实，线圈绝缘漆味正、无受潮白斑——这细节才扛得住冲压线的油雾气。
拿 3HAC040656-003 说，IP67 壳体挨得住高压冲洗，内置 24 V DC 失电抱闸（最小 7.3 Nm，依手册）锁死姿态。直流母线吃 275/450 V 对接 IRC5 驱动，多圈绝对值编码器免电池记忆。讲真，MU200 早 EOL，手头捏几套 Last-time-buy 原厂件，比产线趴窝等翻新品强——直接压住 Lead time variability 和停机罚单，总拥有成本 (TCO) 算下来才叫精明。ABC 分析里归关键慢动，走 cross-site sharing 调拨比各厂铺 Min/Max 库存划算。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 适配系统 | ABB IRC5 / OmniCore 控制器 + IRB 2600/4600 等中载机型 |
| 测量单元型号 | 3HAC029236-001 ( Measurement Unit, 柜内 DIN 轨安装) |

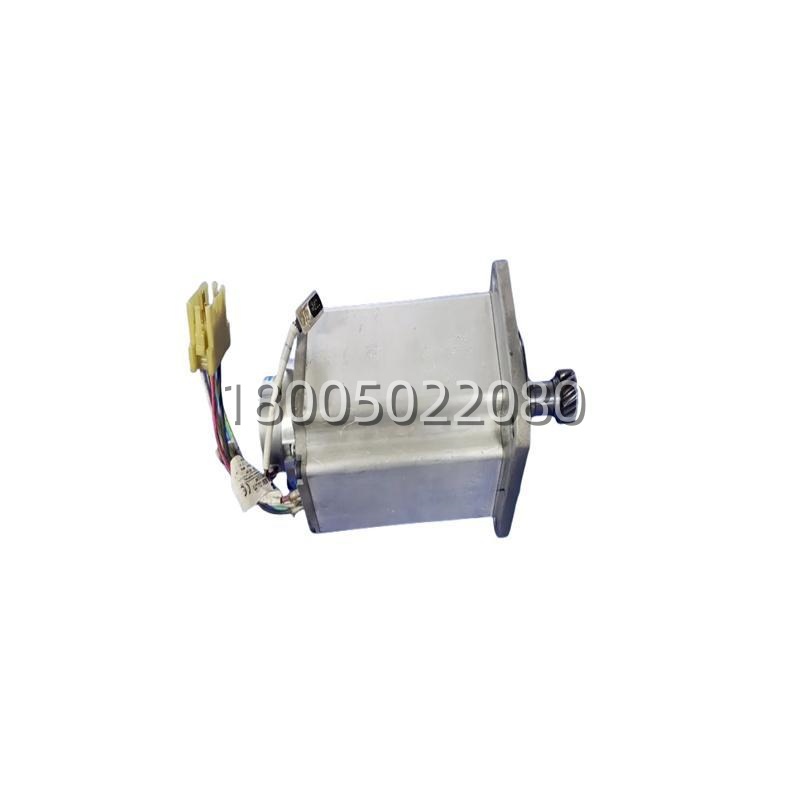

| 伺服电机型号 | 3HAC040656-003 / 3HAC040656-002 ( Motor Unit, 关节/外轴用) |
| 电机类型 | 三相永磁同步伺服 (PMSM), 集成减速/连接盒(依后缀) |
| 额定扭矩 | 1.0 Nm 连续 / 14 Nm 峰值 (依工况, 以原厂手册为准) |
| 额定转速 | 约 5,000 rpm (rms 2,000 rpm, 依负载曲线) |
| 直流母线电压 | 275 V DC / 450 V DC (匹配 IRC5 柜主功率架构) |
| 制动单元 | 电机内置 24 V DC 失电电磁抱闸 (最小制动扭矩约 7.3 Nm) |
| 反馈接口 | 高精度多圈绝对值编码器 / SMB 串行总线 (无电池记忆) |
| 防护等级 | 测量单元 IP20 (柜内), 伺服电机 IP67 (防尘/耐冲洗, 依机型) |
| 工作温度 | 0°C 至 +52°C (电机), -20°C 至 +60°C (控制单元, 以手册为准) |
| 物理参数 | 电机约 10.3 kg, 测量单元轻量化 PCB 模块 |
| 通讯/安全 | 支持 DriveBus / EtherCAT, 兼容 Safe Torque Off (STO) |
| 安装/维护 | 断电插拔, 替换后必做 RobotStudio 零点校准与载荷测试 |
