产品深度介绍（Product Introduction）

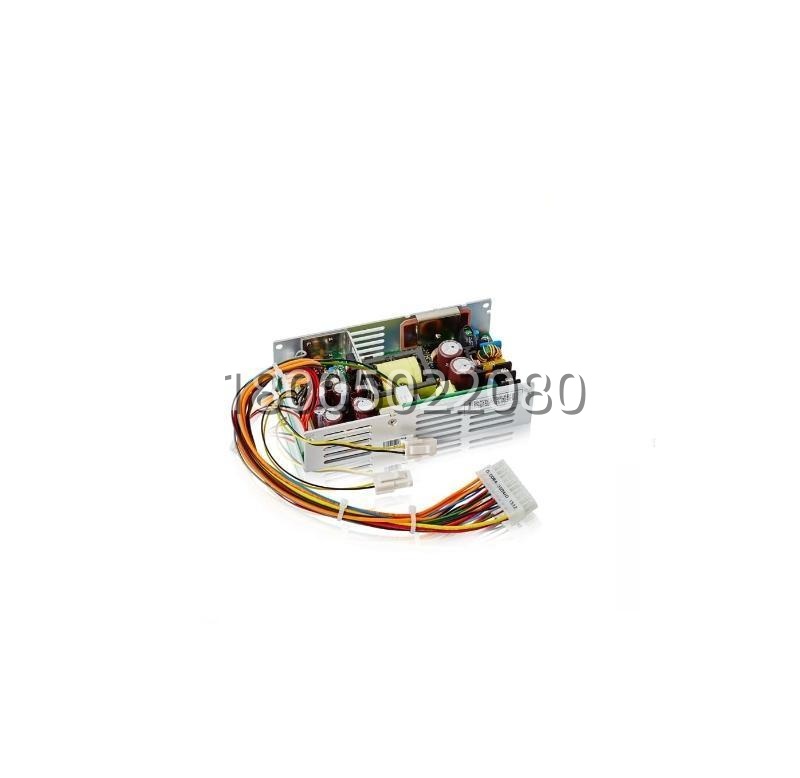

IRC5 控制柜里主计算机板(DSQC 100x)、FlexPendant 示教器、安全单元都靠这块 3HAC020464-001 喂电——它插在控制器背板或固定在柜内 35 mm DIN 轨上，把 230 V AC 转成系统计算机需要的 +24 V DC（逻辑侧）和 +5 V DC（CPU/RAM 大电流），部分版本带 +12 V DC 给通信模块。
前面板或背板有 Power OK LED，故障时 IRC5 会报”System Computer Power Fail”且主计算机无法启动。现场遇过——老柜升级换电源不注意 +5V 负载能力（早期版 30A，后期版 40A+），新板插上去能亮但重载热重启，务必核对原拆件标签额定电流。坦白讲电源本身失率不算高，但它是 IRC5 “大脑”的唯一能量入口，建议每台区域保有一块冷备份。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | 3HAC020464-001（ABB IRC5 Controller — System Computer Power Supply Unit） |
| 产品类型 | 开关电源模块 — 为 IRC5 Main Computer / FlexPendant / Safety Board 供电 |
| 适用系统 | ABB IRC5 Single Cabinet / Compact（部分 Dual Cabinet 构架也共用） |
| 输入电压 | 100–240 V AC（宽压 90–264 V AC），47–63 Hz，典型 ≤ 3 A @ 230 V AC |
| 输出 +24 V DC | 典型 5–10 A（供逻辑侧、FlexPendant、安全单元、部分 DI/DO） |
| 输出 +5 V DC | 典型 30–50 A（依版本，供主计算机 DSQC 100x 板卡核心逻辑） |
| 输出 +12 V DC | 部分版本提供（供通信/Option 板），典型 ≤ 2 A |
| Power Good 信号 | 经背板通知 Main Computer 电源就绪，异常时触发系统报警 |
| 保护功能 | 过压 / 过流 / 短路 / 过热保护，自恢复 |
| 状态指示 | Power OK LED（绿）或背板状态上报 |
| 安装方式 | 柜内背板固定或 35 mm DIN 导轨（依 柜型版本） |
| 冷却方式 | 自带轴流风扇或柜内风道冷却（依版本） |
| 接线方式 | 多芯矩形连接器插拔（背板式）或 螺丝端子 + 插头（轨装版） |
| 工作环境温度 | +5 ～ +45 ℃（柜内环境温度） |
| 储存温度 / 湿度 | -40 ～ +85 ℃ / 5–95% RH 无冷凝 |
| 防护等级 | IP20（柜内安装） |
| 典型尺寸 (H×W×D) | ≈ 130 × 80 × 200 mm（依版本） |
| 净重 | ≈ 1.0–1.6 kg |
| 认证 | CE / UL / cULus / IEC 60950 / EN ISO 10218（机器人系统整体） |
| 原产地 (COO) | Sweden / Finland / China (Shanghai Robotics) |
