产品深度介绍（Product Introduction）

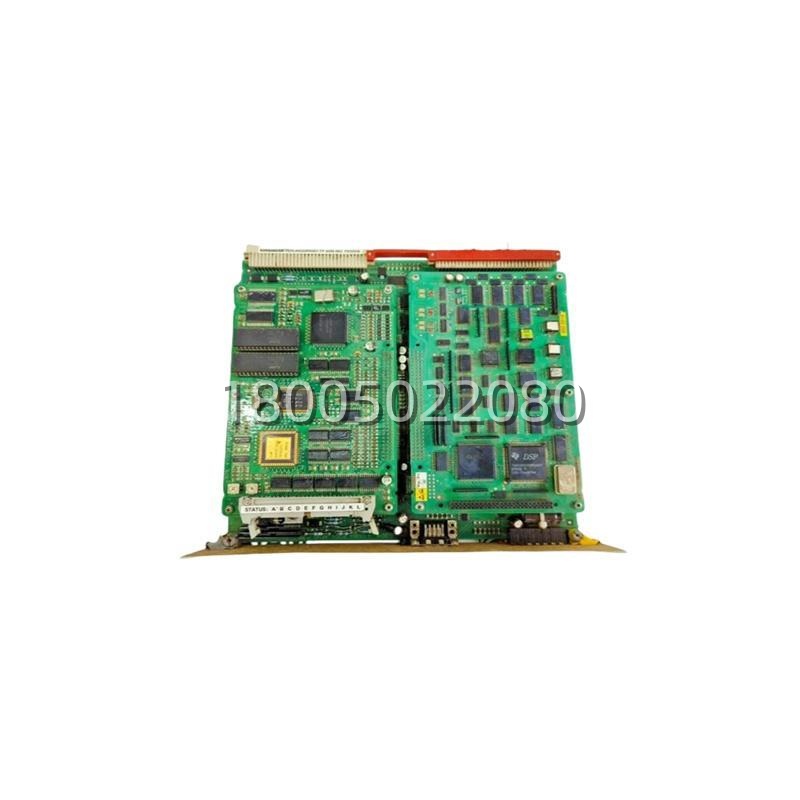

励磁屏报”CPU COMM FAULT”或 UNITROL 6000 面板无响应——先查 PPB622B01。它是 ABB AC 800PEC 平台较新一代的控制处理器，插在励磁柜或中压传动控制机架专用槽位，RISC+FPGA 双架构跑 PID/PSS/过励限制，算完触发角直接通过光纤 PowerLink 送脉冲放大板，PT/CT 采样经 UF D128 光模进来。前面板 RUN/ERR/COM 灯，工程上用 Control Builder M / CMT 联机下装励磁参数或在线录波。
换板注意：旧板 EEPROM/CF 卡存配置，新板插回通常自动加载（固件版本一致前提下）；AnyIO 槽若插了 AnyBus 子卡（Profibus/Modbus TCP）拆装时记好槽位顺序。按 Spare Parts 策略归为 A 影响 / C 周转（Critical Spare for Excitation & MV Drive）：PPB622B01 故障 = 发电机失励磁解列或中压传动跳闸。AC 800PEC 部分版本已 Legacy，Lead time variability 极大（市面 NOS 渐少），借 Vendor consolidation 锁定测试合格全新原装做 Last-time-buy，单套 UNITROL 6000 或传动保 Min=1 片 On-site Buffer Stock，双冗余配置按冗余对+1 备件保管。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 制造商 | ABB |
| 型号 / 订货号 | PPB622B01 — 3BHL409055R0001 |
| 产品类别 | AC 800PEC Power Electronic Control Processor Module (CPU) |
| 适用系统 | ABB UNITROL 6000 静态励磁系统 / ABB ACS6000 中压传动 / AC 800PEC 应用 |
| 处理器架构 | 32-bit RISC @750 MHz + 高速 FPGA（PWM 生成/保护/同步） |
| 控制周期 | 典型 ≤50 μs（功率电子闭环），最高优先级响应 ≤20 μs |
| 程序存储器 | 16 MB Flash（掉电保护） |
| 数据存储器 | 8 MB RAM + 超级电容保持（≥72 h 参数保存） |
| 供电方式 | 由 AC 800PEC 控制机架背板供 24 VDC（±10%），功耗 ≤15 W |
| 扩展插槽配置 | U4: CEX2-Bus RS422；U5: AnyIO（AnyBus-S/Modbus TCP）；U7-U9: UF D128 光模；U10-U12: 空 |
| 光纤接口 | 多路双向光纤 PowerLink（连接 S800 I/O 光模及功率单元脉冲板） |
| 通讯接口 | RS-232/485（调试）、Ethernet（选配 AnyIO 子卡支持 Modbus TCP/Profinet） |
| 冗余能力 | 支持双 PPB622 热备冗余（切换 ≤3 ms），电源与通讯冗余 |
| 状态指示 | 前面板 RUN（绿）、ERR（红）、COM/TRIG LED |
| 安装方式 | AC 800PEC 控制机架专用插槽，插卡式，ESD 敏感需戴腕带操作 |
| 工作温度 | -20 ~ +60 °C（部分文献 -25~+70°C 依环境等级） |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 5% ~ 95% RH，无凝露 |
| 防护等级 | IP20（柜内安装） |
| 尺寸 (模块本体) | ≈450(H) × 100(W) × 145(D) mm |
| 净重 | ≈2.5~2.8 kg |
| 认证 | CE / UL / IEC 61508 SIL2（需系统级评估） |
