产品深度介绍（Product Introduction）

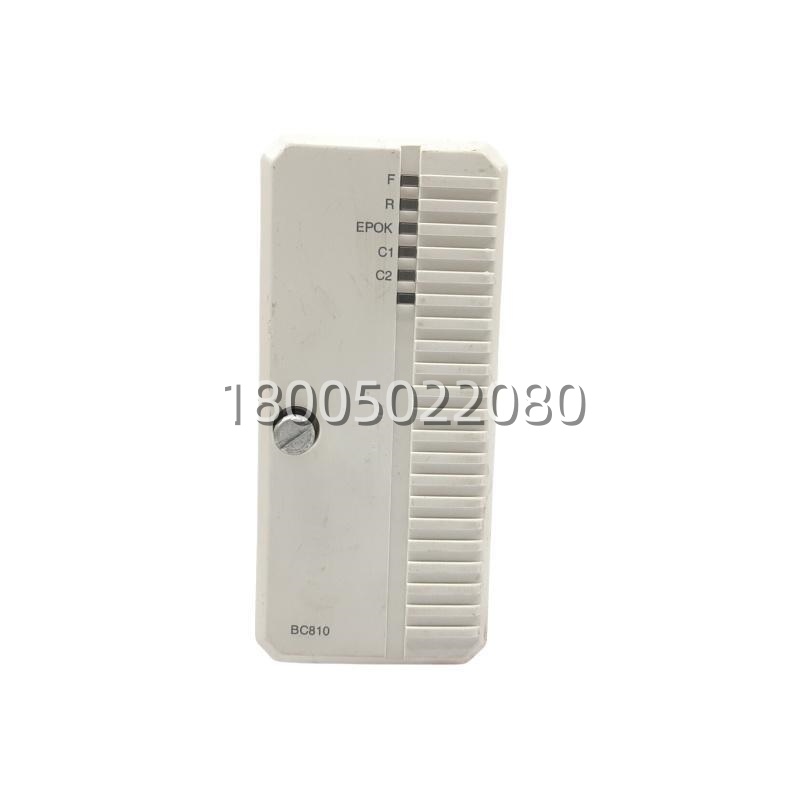

两套 AC800M 做冗余或需把 CEX-Bus 拉远一点——BC810 就是干这个的。它插在其中一台 PM8xx 旁边的空 CEX 槽（或与 CI854/CI867 同排），通过 TK801F 同轴缆连到另一台控制器的 BC810/CEX 口，让两边 CEX-Bus 互通或延伸总线距离。K01 后缀代表含 BC810 模块 + TK801F 指定长度同轴缆的完整套件。
现场主要用于：① 双控制器冗余对间 CEX 互联 ② CEX-Bus 距离超限时间轴中继。属于 C 类关键慢动件（但冗余架构失联会丢失 Standby←→Primary 心跳）：建议按每对互联控制器配 1 套 Buffer Stock（每 3~5 对互联留 1 套），仍活跃供货可 Vendor Consolidation 谈框架。注意 BC810 单模块(BC810)与 K01 套装(含缆)区别——订前确认需否另购 TK801F 缆。
关键技术规格（Technical Specifications）
| 参数 | 规格值 |
|---|---|
| 制造商 (Manufacturer) | ABB |
| 型号 (Model) | BC810（K01 = + TK801F 同轴缆套装） |
| 订货号 (Order Code) | 3BSE031154R1（BC810K01 套装）； 单模块 = 3BSE031151R1 |
| 产品类型 (Product Type) | CEX-Bus Interconnection Unit / Repeater for AC800M |
| 适用系统 (Compatible System) | ABB AC 800M（PM851/PM856/PM861/PM864/PM865 等） |
| 配合模块 (Works With) | PM8xx（CEX 槽位）、CI854/CI867/CI855（CEX-Bus 外设） |
| 总线类型 (Bus) | CEX-Bus（Coaxial Copper / 可选 Fiber via TB807/TB851 媒体转换） |
| 接口 (Connector) | 2× BNC 同轴（CEX-Bus IN / OUT），BNC 75Ω 特性阻抗 |
| 配套电缆 (Typical Cable) | TK801F（Profibus-type coax 或 CEX coax，常见 1m/2m/5m 选项，依 K01 内规格） |
| 功能模式 (Mode) | CEX-Bus Repeater / Interconnection between two CEX segments |
| 状态指示 (LED) | ACT / ERR / PWR（依丝印版本） |
| 供电 (Power) | 由 PM8xx CEX 槽背板 5 V DC 供给（极低功耗） |
| 安装方式 (Mounting) | AC800M CPU 侧面 CEX 扩展槽 或 专用 DIN 导轨适配器（依机架配置） |
| 工作环境 (Operating Temp.) | 0°C ～ +60°C（柜内） |
| 存储温度 (Storage Temp.) | -40°C ～ +85°C，湿度 5%~95% 非冷凝 |
| 尺寸 (Reference) | ≈ 35×100×130 mm（CEX 槽插卡尺寸） |
| 净重 (Net Weight) | ≈0.1 kg；K01 套装含缆 ≈0.3 kg |
| 认证 (Certification) | CE / IEC 61131-2 / RoHS |
