产品深度介绍

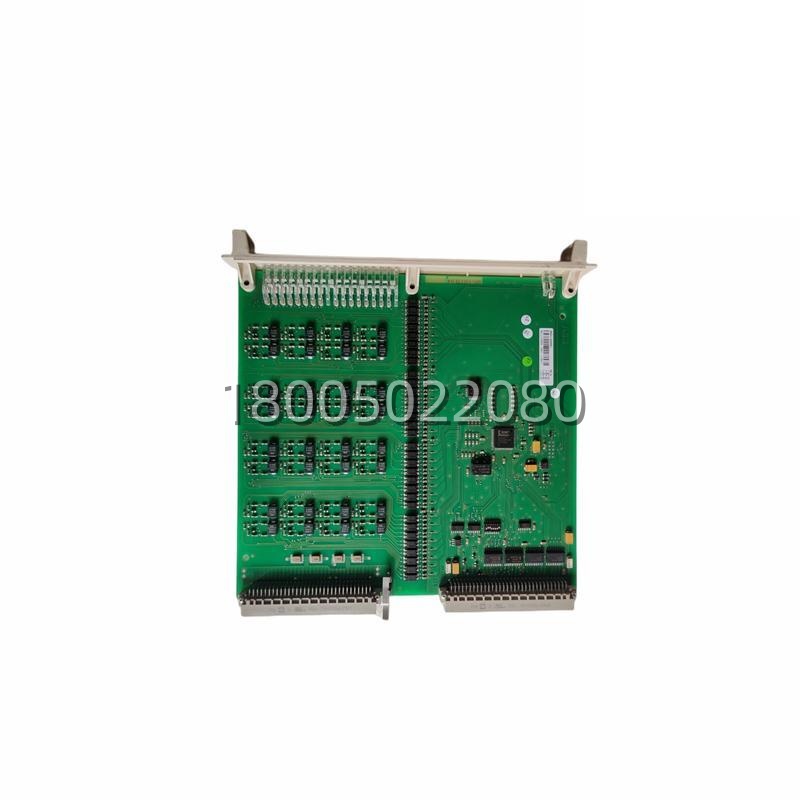

现场限位开关、急停、运行反馈——这些 24 V DC 干接点信号进 DCS 第一站就是 DI 110。3BSE018295R1（DS DI 110av1）在 S800 I/O 机架把 16 路开关量做光电隔离后通过 ModuleBus 上送给 PM860/PM891 这类 CPU，每通道有独立 LED 方便查线。
“av1″后缀代表特定接线定义和 NAMUR 兼容（IEC 60947-5-6断线检测），跟早期 av 版在通道诊断上有细微差别——混用虽能插但诊断行为不同，建议按原 BOM 后缀采购。说白了它是 DCS 感知现场状态的”眼睛”，单块故障只影响所接回路，通常多柜分散风险，按保有量的 5%~8% 保备件即可。更换后建议在 Control Builder 里强制测试各点通断确认通道正常。
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品编号 | 3BSE018295R1（DS DI 110av1 / DI 110 数字量输入模块） |
| 功能描述 | S800 I/O Digital Input Module — 16 ch 24 V DC 开关量采集 |
| 适用系统 | ABB AC 800M（PM8xx/PM9xx）、Freelance 2015+（带 S800 I/O 机架） |
| 输入通道数 | 16 路（每组 8 点或独立，依组态） |
| 额定输入电压 | 24 V DC（范围 18.4–30 V DC 典型） |
| 输入类型 | 灌入型（Sink），支持 NAMUR 断线检测（依 av1 版本） |
| 逻辑电平 | “1” = 15–30 V DC @ 典型 2.3 mA；”0″ ≤ 5 V DC |
| 输入延迟 | 可编程滤波 0–63 ms（典型默认 ≈ 3 ms） |
| 隔离 | 通道组与系统侧光电隔离（≥ 500 V AC） |
| 指示 LED | 每通道 1× 状态 LED + 模块 RUN/ERR |
| 供电 | 由 S800 I/O 机架背板 +5 V / +24 V DC 供给（自身功耗 < 1.5 W 典型） |
| 接线方式 | 前部螺钉端子（可配 TB807 端子块或预制电缆） |
| 安装方式 | S800 I/O 机架专用槽位（与 AO/AI/DO 模块混插） |
| 工作温度 | 0 ~ +60 °C |
| 存储温度 | -40 ~ +85 °C |
| 相对湿度 | 5% ~ 95% RH（非凝露） |
| 尺寸 (H×W×D) | ≈ 100 × 40 × 120 mm（S800 单槽） |
| 净重 | ≈ 0.15–0.20 kg |
| 认证 | CE / UL / cUL / IEC 61131-2 |
| 关联型号 | DI 120（高密度 32 ch）、DI 101（高侧源型）、DI 103 等 |
