产品深度介绍（Product Introduction）
电厂或化工厂的 INFI 90 系统如果 AI 端子板烧了，现场变送器的 4-20mA 信号就进不了 DCS——NTAI06 就是那个把仪表线和 IMASI23 模块连起来的”桥梁”，本身不做 AD 转换，但负责信号调理和电气隔离。

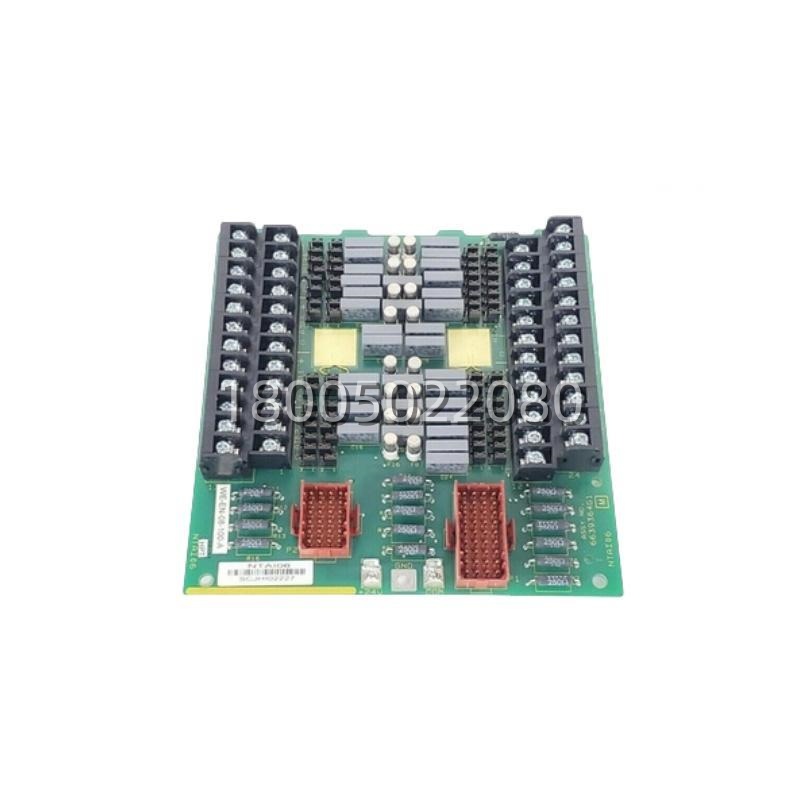

这块板子单面布置 16 组弹簧/螺丝端子，兼容两线制变送器配电（需外接 24 VDC）、热电偶和热电阻接入，通道对地隔离耐压通常标称 ≥1500 V AC，能有效扛住现场共模干扰。配 Bailey Infi 90 的 IMASI23（或 Advant 的 SPASI23）用时是直接插扁平电缆，DIN 导轨卡装，老系统改造时也可替掉早期的 8 通道 NTAI05 来省柜内空间。
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | NTAI06 |
| 产品类型 | 模拟量输入现场端子单元 (Analog Input Termination Unit) |
| 适用系统 | ABB Bailey INFI 90 / Symphony Harmony / Advant OCS |
| 配套模块 | IMASI23、SPASI23 模拟量输入子模件 |
| 输入通道数 | 16 通道（独立） |
| 支持信号类型 | 4–20 mA DC（两线/三线变送器）、0–10 V DC、±10 V DC、RTD（如 Pt100）、热电偶（Type K/J/E 等） |
| 变送器配电 | 需外接 +24 VDC（供两线制 4-20mA 回路） |
| 接线方式 | 螺丝端子或弹簧夹端子，支持屏蔽双绞线 |
| 电气隔离 | 通道-系统地隔离 ≥ 1500 V AC（典型值），共模抑制比 ≥ 120 dB @ 60 Hz |
| 连接电缆 | 配 NKAS01（15 ft）或 NKTU01-15 等 ribbon cable 接 AI 模块 |
| 安装方式 | 标准 DIN 导轨安装 / 现场端子面板 NFTP01 内嵌装 |
| 工作环境温度 | 0 ~ +60 ℃（部分资料标注 -10 ~ +60 ℃） |
| 工作湿度 | 5% ~ 95% RH，无冷凝 |
| 物理尺寸 (H×W×D) | ≈ 236 × 218 × 97 mm（各厂标略有差异） |
| 重量 | ≈ 0.63–0.65 kg |
| 认证 | CE / UL / CSA |
| 原产地 (COO) | Sweden / USA |
