- 完整型号: 3BHE014185R0002
- 产品类型: 电流变送器控制板 (Current Transducer Control Board)
- 输入电流范围: ±10 A (直接输入，依具体传感器变比)
- 输出信号: 4-20 mA (模拟量，负载 ≤ 500 Ω 典型)
- 供电电压: 24 V DC (典型范围 18-36 V DC)
- 精度: ±0.5% 满量程 (F.S.)，有的数据源标 ±0.1%
- 带宽 (频率响应): DC 至 10 kHz (-3dB 点)
- 隔离电压: 2500 V AC (输入/输出/电源间，典型)
- 功耗: < 5 W (典型)
- 工作温度: -25 °C 至 +70 °C (有的数据源标 -20°C 或 -40°C)
- 存储温度: -40 °C 至 +85 °C
- 湿度范围: 5% – 95% RH (非冷凝)
- 安装方式: 导轨安装或底板螺丝固定 (依传感器外壳设计)
- 尺寸 (约): 100 x 64 x 30 mm 至 145 x 70 x 20 mm (依数据源，以实物为准)
- 重量 (约): 0.15 kg – 0.3 kg

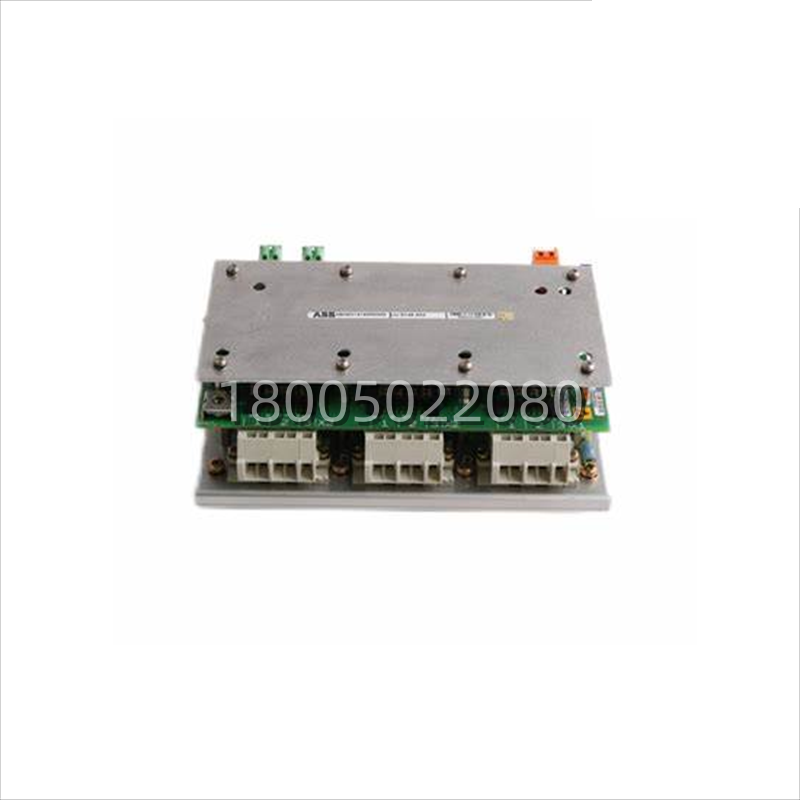

ABB UUD148 AE02 (3BHE014185R0002) 是 ABB 电流测量与变送链条里的“信号翻译官”。它通常内置于 UAD 系列电流传感器外壳内，或作为独立的变送接口板，将一次侧的高电流（经互感器或霍尔元件转换后的 ±10A 或 0-20mA 弱电信号）线性放大、滤波，并精确转换为隔离的 4-20mA 标准信号送给 DCS 或电表。
这板子最实用的设计是内置温度补偿和零点/满度调节（有的通过电位器，有的通过数字通讯）。更换时一般随传感器整体拆装，只需断 24V 电源和 4-20mA 输出回路，无需动一次侧动力线。不过，换完后务必在空载和带载下核对 DCS 读数，因为变送器的“零偏移”若没调好，会导致有功/无功电度量累计误差。
