- 关键规格:
- 模块电压/电流: 3300 V / 1900 A
- 驱动板型号: 3BHB003154R0101 (5SXE04-0150)
- 封装/冷却: 压装式 (Press-pack) / 强制水冷

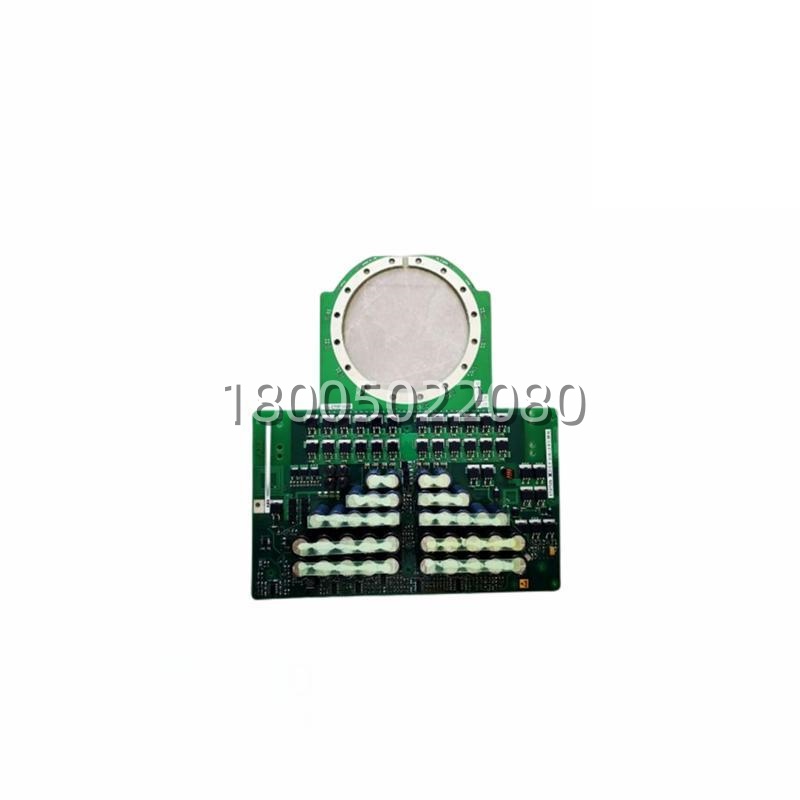

- IGCT 功率模块 (3BHL000390P0104 / 5SHX1960L0004)
- 产品描述: 集成门极换向晶闸管 (Integrated Gate-Commutated Thyristor)
- 额定电压: 3300 V (阻断电压)
- 额定电流: 1900 A (连续), 峰值 3000 A
- 导通压降: 典型 2.5 V @ 1900 A
- 开关频率: 优化于 < 1 kHz (中压传动典型频率)
- 封装形式: 压装式 (Press-pack)
- 门极触发电流: 典型 0.5 A
- 工作结温: -40°C 至 +125°C
- 存储温度: -55°C 至 +100°C
- 隔离电压: ≥ 15 kV (门极-阳极/阴极, 以手册为准)
- 冷却方式: 强制水冷 (需通过压紧散热器传导)
- 安装方式: 夹紧于上下水冷散热器之间 (高压绝缘要求高)
- 直径: 约 91 mm – 100 mm (典型压装 IGCT 尺寸)
- 重量: 约 2.5 – 3.2 kg
- 门极驱动板 (3BHB003154R0101 / 5SXE04-0150)
- 产品描述: IGCT 门极驱动接口单元 (Gate Drive Interface Unit)
- 功能: 接收光纤控制信号，放大为 IGCT 门极触发脉冲，监测状态
- 输入信号: 光纤 (来自控制器/逆变器控制板)
- 输出能力: 高电流门极脉冲，具备 dv/dt, di/dt 保护
- 供电电压: 通常由功率单元内部辅助电源 (+/-15V, +24V)
- 保护功能: 欠压锁定 (UVLO), 短路保护, 故障反馈 (光纤)
- 工作温度: -25°C 至 +85°C (依赖柜内风冷/水冷效率)
- 安装位置: 逆变器功率单元 (INU) 内部机架或靠近 IGCT 模块
- 通讯/接口: 光纤收发, 排线接 IGCT 门极端子
- 重量: 约 0.3 – 0.5 kg
中压传动柜（如 ACS6000）里，IGCT（集成门极换向晶闸管）是真正干重活的“功率心脏”，而这片 3BHB003154R0101 驱动板就是它的“神经末梢”。5SHX1960L0004 模块本身承压 3300V、过流 1900A，靠这块驱动板把控制器发来的光纤信号，转换成微秒级精准的门极触发脉冲。
搞中压变频集成，最头疼的就是 IGCT 的压装压力调整和门极排线干扰。这块驱动板带有完整的 dv/dt 保护，一旦 IGCT 击穿或短路，能在微秒级封锁脉冲，保住旁边的健全器件。水冷夹装结构虽然装起来麻烦，但散热效率远高于模块，适合轧机主传动这种满负荷运行场景。
