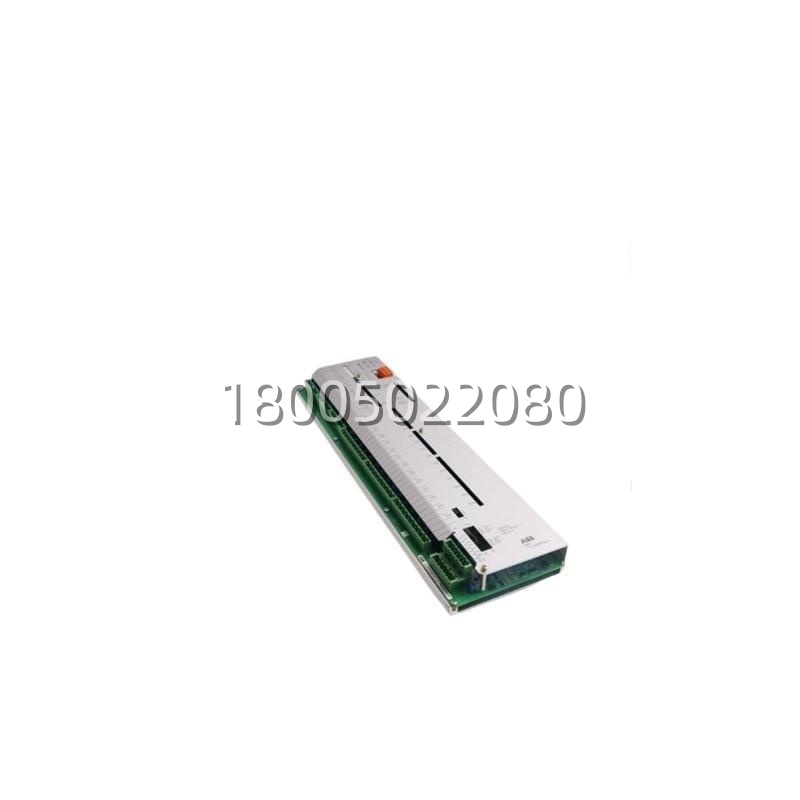

ABB 3BHB003041R0101 (UFC719AE01) 是 ABB AC800M 系统下 S800 I/O 系列中的专用高速计数与位置控制模块。它不直接处理普通的 4-20mA 或 24V DI，而是专为增量式编码器（A/B/Z 相）、高速脉冲串或接近开关信号设计，最高支持 500 kHz 的输入频率，内部采用 32 位计数器加 16 位圈数寄存器来处理位置数据。
这块板子通常安装在 TB842/TB852/TB872 等 S800L 底座的最左侧（作为接口头站），通过 Profibus DP 与主控制器通讯，速率最高 12 Mbit/s。通道间隔离 500 V RMS，现场侧与背板间也隔离 500 V RMS，适合变频器、伺服旁边等噪声大的环境。换备件时，除了插紧，需确认底座终端电阻设置及模块软件配置（计数模式：正交×1/×2/×4，或加减计数）是否与原系统一致。
- 功能型号: UFC719AE01
- 订货号 (Ordering Code): 3BHB003041R0101
- 所属系统: ABB AC800M Controller System (S800 I/O 平台)
- 输入通道: 4 路独立通道 (CH1–CH4)
- 输入信号类型: 增量编码器 A/B/Z 相 (正交解码), 脉冲+方向, NPN/PNP 24V DC
- 最大输入频率: 500 kHz (每通道)
- 计数模式: 正交计数 (×1, ×2, ×4), 加减计数, 频率/周期测量, 位置锁存
- 计数器分辨率: 32 位 (单圈位置) + 16 位 (圈数寄存器)
- 数字量输出: 4 路可编程 DO (晶体管, 50 mA @ 24V DC), 可设比较输出/报警
- 电气隔离: 通道间 500 V RMS, 现场与背板间 500 V RMS
- 通讯协议: Profibus DP (通过 S800L 底座/接口)
- 诊断功能: 通道 LED 指示, 编码器断线检测, 过频报警 (>500 kHz)
- 工作温度: -25°C 至 +60°C
- 安装位置: S800L 底座 (如 TB842/TB852/TB872), 通常为最左槽位
- 防护等级: IP20 (柜内安装)
- 认证标准: IEC 61131-2, IEC 61000-4(EMC Level 3), CE, UL
