关键技术规格
- 制造商: ABB
- 订单号: 3BDZ000398R1
- 模块类型: PROFIBUS 冗余链接模块 (RLM01)
- 端口数量: 3 个 PROFIBUS 端口 (A, B, M)
- 接口类型: RS-485 (DB9 或端子，依具体硬件版本)
- 支持协议: PROFIBUS DP / FMS
- 传输速率: 9.6 kbps 至 12 Mbps (自动检测)
- 供电电压: 24 V DC (+20% / -15%，即约 20.4 – 28.8 V DC)
- 典型功耗: 150 mA @ 24V DC
- 最大从站数: 31 个 (不使用中继器时)
- 冗余切换: 自动切换 (对 PROFIBUS 配置透明，无需从站地址)
- 信号功能: 信号放大与重塑，链路活动及错误状态监控
- 诊断指示: 前面板 LED 指示，8针端子条读取诊断信息，信号继电器输出
- 工作温度: 0°C 至 +50°C (标准型)
- 防护等级: IP20
- 安装方式: DIN 导轨安装 (35 mm)
- 尺寸 (高 x 宽 x 深): 134 mm x 56 mm x 70 mm
- 重量: 约 0.33 kg (330 g)
- 认证: CE, UL, CSA, Germanischer Lloyd (GL 船用)
产品深度介绍

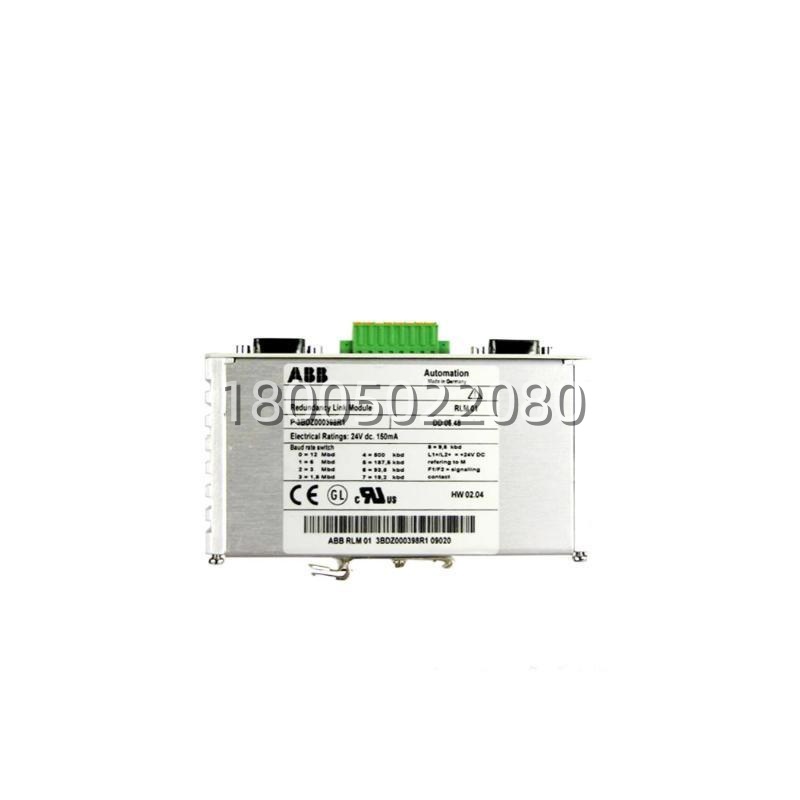

PROFIBUS DP 总线要是单链路断了，整个 segment 下的站点全掉线，产线就得停。ABB RLM01 (3BDZ000398R1) 这块冗余链接模块，就像个主动式开关，能把控制器过来的单根总线（M口）拆成 A/B 两根冗余线缆去现场，反之亦然。
它对上层协议是透明的，不用给模块设从站地址，即插即用。自带信号放大和整形，级联时能抗住一定距离衰减，前面板 LED 和诊断端子能快速定位是哪一路断了。在电厂辅机或石化装置里，凡是走 DP 通讯且不能停的节点，加个 RLM01 能把“总线断线”这个单点故障风险降下去。
