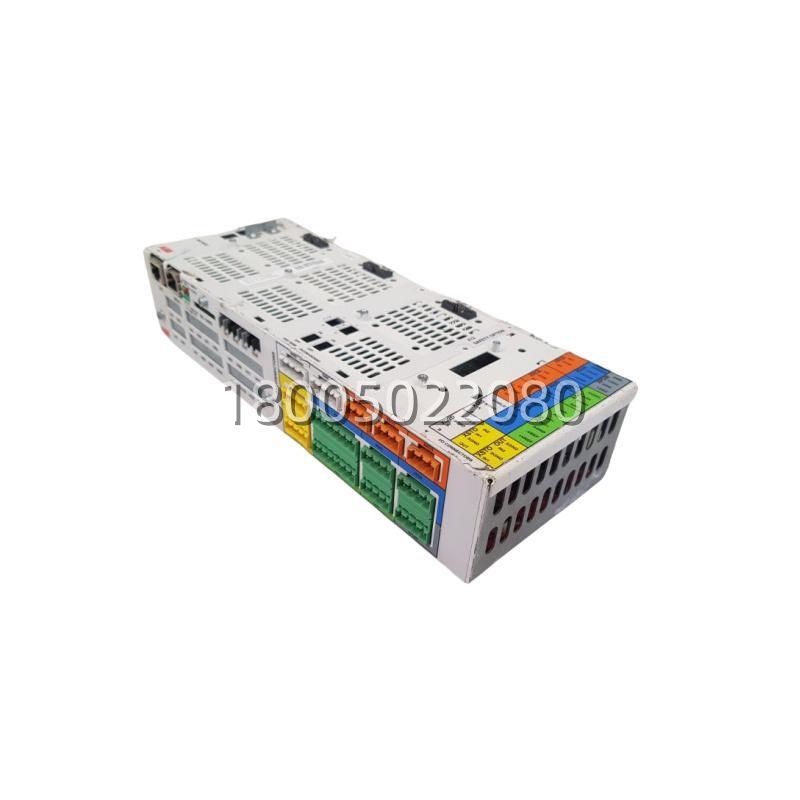

型号: 3AUA0000110429-K
- 常用代号: BCU-02 (Basic Control Unit)
- 产品描述: 逆变器控制板 / 基本控制单元
- 适用设备: ABB ACS880 系列变频器 (如 ACS880-01, ACS880-04 等)
- 控制处理器: 32位浮点 DSP (具体型号以原厂手册为准)
- 供电电压: 24 V DC (由变频器功率单元或外部电源供给)
- 数字输入 (DI): 6 路 (24 V DC, 可编程)
- 继电器输出 (RO): 2 路 (250 V AC / 30 V DC, 2 A)
- 晶体管输出 (TO): 1 路 (通常)
- 模拟输入 (AI): 2 路 (0-10 V / 0-20 mA / 4-20 mA, 可配置)
- 模拟输出 (AO): 2 路 (0-20 mA / 4-20 mA)
- PTC 输入: 1 路 (电机热敏电阻保护)
- 通讯接口: RS-485 (标配 Modbus RTU), 可选插槽用于 FENA-11/NETA-01/RPBA-01 等
- HMI 接口: 内置 4 行 LCD 显示屏 + 按键 (部分版本或需外接面板)
- 安全功能: 支持 Safe Torque Off (STO), SIL 3 / PL e
- 工作温度: -10°C 至 +60°C (无降容)
- 存储温度: -40°C 至 +85°C
- 防护等级: IP20 (控制柜内安装)
- 安装方式: 变频器内部导轨或支架固定
- 参数存储: 内置非易失性存储器 (Flash), 支持参数集上传/下载
- 认证: CE, UL, CSA, GOST, EAC, RoHS (具体以实物铭牌为准)
