关键技术规格
- 制造商: ABB
- 订单号: 3ADT315100R1001
- 型号代码: SDCS-POW-4 (COAT 涂层版本)
- 产品类型: 电源供应板 (Power Supply Board)
- 输入电压: 115 V AC 或 230 V AC (自动检测/选择)
- 输出电压/电流: 5 V DC (10 A), 12 V DC (5 A), 24 V DC (2 A)
- 总功率: 约 120 W
- 输入隔离: DC 1500 V 隔离电压
- 保护功能: 过压保护，过流保护，短路保护，热关断
- 冷却方式: 无风扇自然对流散热 (被动散热)
- 工作温度: 0°C 至 +50°C (环境)，高于 40°C 需降额
- 存储温度: -40°C 至 +70°C
- 安装方式: 面板安装 (通过 M4 螺钉)
- 尺寸 (宽 x 高 x 深): 约 140 mm x 180 mm x 110 mm
- 重量: 约 0.408 kg (0.85 kg 含包装)
- 特殊工艺: COAT (电路板三防漆涂层，增强防潮防腐)
- 适用设备: ABB DCS800 直流传动驱动器 (D5, D6, D7 模块等)
- 兼容控制板: SDCS-CON-4, SDCS-CON-3 等
产品深度介绍

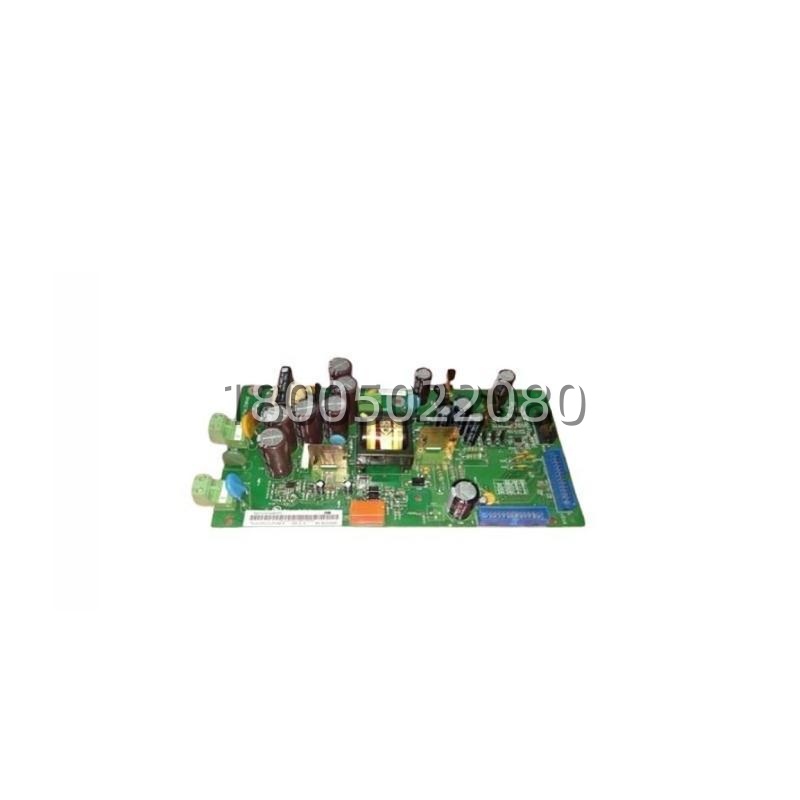

DCS800 传动柜里，控制板如果供电不稳，光纤通讯容易丢包，电机扭矩跟着抖。ABB 3ADT315100R1001（SDCS-POW-4-COAT）这块电源板，专门给柜内的控制核心、通讯卡和 I/O 板卡提供干净的多路直流电（5V/12V/24V）。
后缀的“COAT”代表板卡喷有三防漆，应对潮湿、多粉尘或者轻微腐蚀性气体（如酸洗车间）的环境，比普通裸板耐用。推挽式开关电源设计，转换效率还行，关键是没风扇，不存在积灰卡死或者轴承响的问题，密闭柜里长期跑省心。换板时注意拨码开关（如有）要和旧板一致，特别是 115V/230V 输入选择，插错电压会直接炸机。
