- 型号: 3ADT220072R0012 (亦称作 SDCS-CON-21)
- 品牌: ABB
- 系列: SDCS (Drive Control System) 系列
- 核心功能: 处理传动系统的控制逻辑与通讯信号调度
- 产品类型: 控制板 (Control Board)
- 关键规格: 输入 90-250 V AC，通讯 RS485/以太网，工作温度 -20~+55°C
- 成色: 全新原装 (New Surplus),非翻新

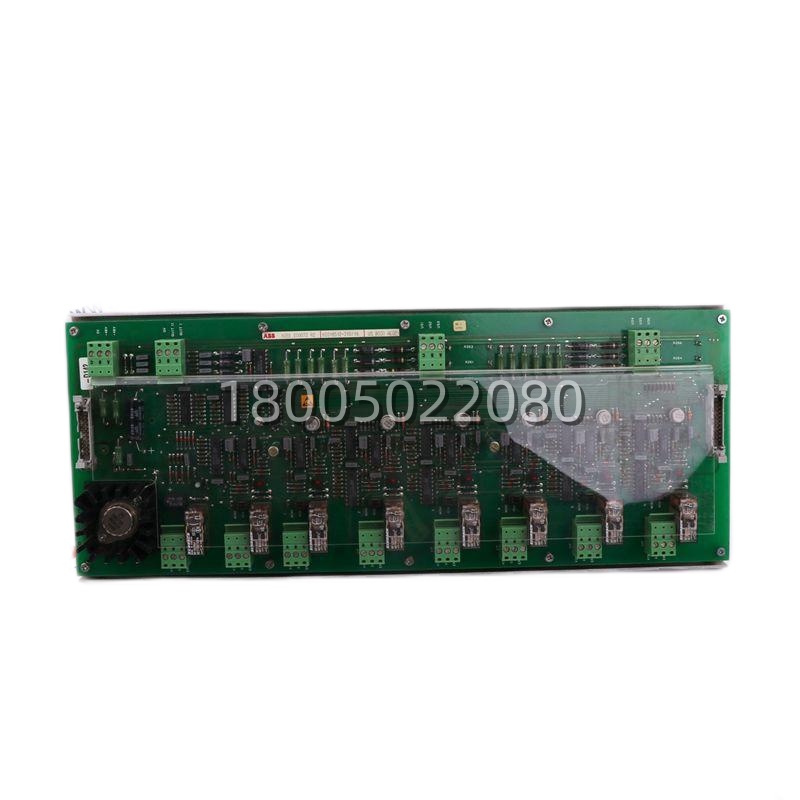

ABB 3ADT220072R0012 (SDCS-CON-21) 是 ABB 传动系统（如 DCS 800 系列直流传动或部分交流变频器）中的核心控制板。它负责处理系统的控制逻辑、接收外部指令（如启停、速度给定）并协调功率部分的动作，同时提供 RS485 及以太网通讯接口，方便接入上层自动化系统或调试软件。
这块板子吃 90-250 V AC 宽压电源，可以直接从柜内控制变压器取电，省去额外的 24V 开关电源。工作温度范围 -20°C 到 +55°C，适应一般工业电室的环境。现场更换时，除了紧固螺丝，最关键是核对板上的 DIP 开关或跳线设置，必须与旧板一致，否则传动上电后可能报配置错误或通讯超时。
- 产品代码: 3ADT220072R0012
- 适用系统: ABB DCS 系列传动装置 (如 DCS800 等)
- 输入电源电压: 90 – 250 V AC
- 通讯接口: RS-485, 以太网 (依具体硬件版本)
- 工作温度: -20°C 至 +55°C
- 存储温度: -40°C 至 +85°C (典型)
- 相对湿度: 5% 至 95% (非凝露)
- 尺寸 (约): 150 mm × 100 mm × 40 mm (视具体批次)
- 重量 (约): 0.65 kg
- 安装方式: 柜内安装板或导轨安装 (依具体机架)
- 认证标准: CE, UL, IEC (典型，以实物标贴为准)
- 配置方式: DIP 开关 / 软件参数 (依系统架构)
- 冶金行业 – 轧机主传动控制
直流传动柜里的控制板一旦故障，整条轧线就得停。SDCS-CON-21 作为逻辑核心，处理速度给定和张力闭环。痛点在于备件响应速度，原厂交期长，产线等不起。
- 矿山/水泥 – 磨机主电机驱动
大功率直流电机驱动系统，环境多粉尘、振动大。该控制板需稳定处理模拟量给定和反馈，替代老式模拟控制柜，提高精度。
- 港口起重 – 起升机构驱动
起重机直流驱动系统的控制中枢，负责接收操作手柄信号并输出力矩限制逻辑。这里最怕参数丢失，换板后需确保参数集正确下载。
