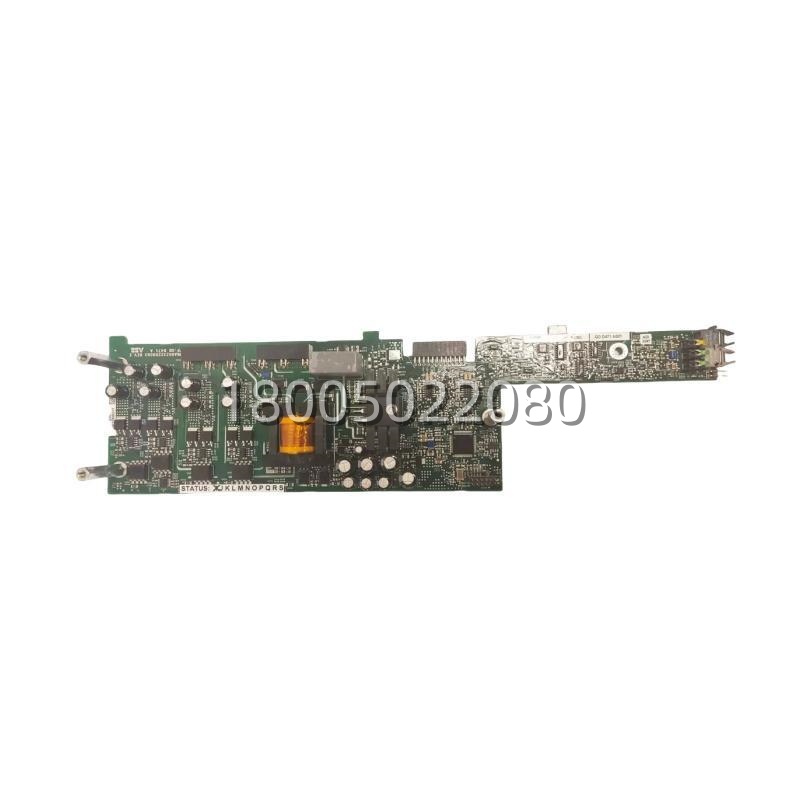

高压变频柜里的功率单元一旦报控制故障，很大概率是这块 2UBA002322R0001 (GDD471A001) 板卡出了问题。它坐在功率单元内部，一头通过光纤接收主控的 PWM 指令，另一头直接驱动 IGBT 并回传单元电压、温度数据。在矿山磨机或长输管线的几兆瓦级传动系统里，这板子要是闹脾气，整个功率单元甚至整台变频器都得停机，备件到位速度直接决定停产损失。
采购这类的专用控制板，最头疼的是供货周期和版本兼容。原厂渠道多已停产或交期极长（数周至数月），市面流通主要靠库存商。选全新原装件，图的是板上逻辑器件和光收发器的一致性，避免上电报通讯故障或误触发。我们通常有少量库存，单件 1-3 个工作日可发，支持紧急空运。价格随存量波动较大，下单前务必确认最新报价，并提供旧板标签照片核对硬件版本。
- 产品型号: 2UBA002322R0001
- 常用代号/关联型号: GDD471A001 / ABB 高压变频电源单元控制板
- 适用设备: ABB ACS5000 系列高压变频器 (Medium Voltage Drives) 的功率单元 (Power Cell/Unit)
- 核心功能: 功率单元控制核心，接收主控光纤指令，生成 PWM 驱动信号，监测单元状态 (电压、电流、温度)，执行保护逻辑。
- 处理器: 资料提及板载低功耗处理器 (如 Pentium III-M/Celeron 级别架构或专用 DSP，需以实物为准)
- 内存: 板载 256MB (可扩展，依搜索资料显示)
- 通讯接口: 光纤收发器 (Fiber Optic Transceiver)，与主控板及相邻单元形成串行通讯链
- 输入/输出信号: PWM 驱动输出至 IGBT 驱动板，反馈信号输入 (缺相、过流、过热等)
- 工作温度: -15°C 至 +60°C
- 存储温度: -25°C 至 +70°C (典型)
- 湿度: 5% 至 90% (非冷凝)
- 尺寸 (参考): 200 mm × 110 mm × 50 mm (依据搜索资料，具体以实物为准)
- 安装方式: 功率单元内部导轨或螺柱固定
- 防护等级: IP20 (依赖于功率单元柜体防护)
- 关键采购提示: 该板卡存在硬件版本差异，更换时务必核对旧板标签上的 Firmware 或 Revision 号，必要时需重新刷写固件。
