- 型号: 1SDA038324R
- 品牌: ABB
- 系列: SACE Emax (E1-E6) / Tmax T8 系列附件
- 核心功能: 为框架断路器操作机构自动进行合闸弹簧储能
- 产品类型: 弹簧储能电动机 / 电操机构电机 (Spring Charging Motor)
- 关键规格: 电压 220-250V AC/DC, 储能时间 4-5s, 功率 200W, 适配 E1-E6/T8
- 成色: 全新原装 (New Surplus),非翻新
配电室巡检发现框架断路器的合闸弹簧没储能，远控合闸失败？这种时候大概率是 ABB 1SDA038324R 这个储能电机出了问题，或者只是碳刷耗尽了。

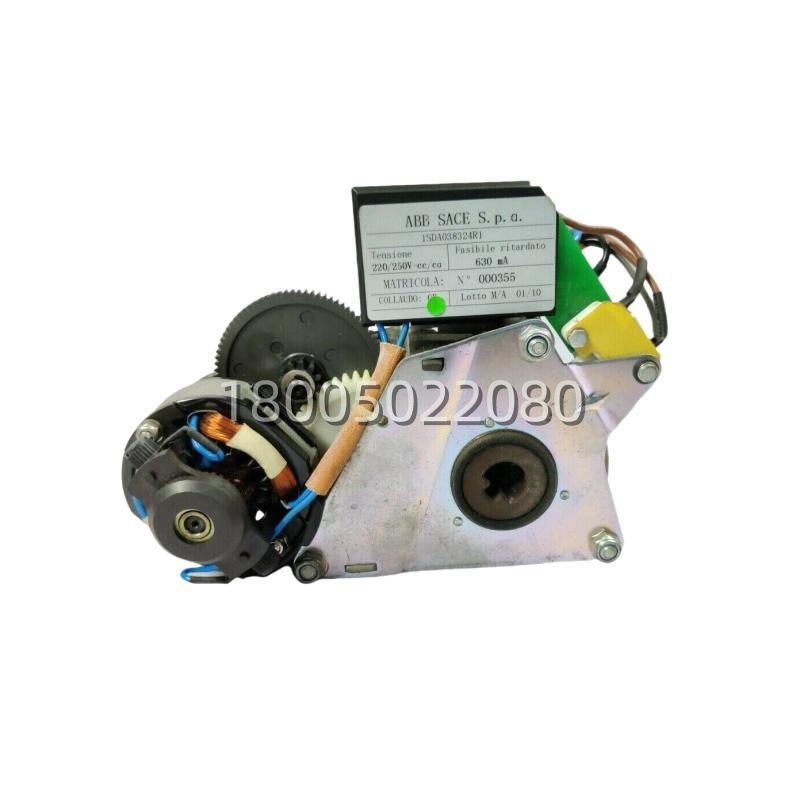

它是 ABB SACE Emax 系列（E1 到 E6 框架）及 Tmax T8 断路器专用的齿轮式储能电动机。通电后（220-250V AC/DC），它会在 4 到 5 秒内把庞大的合闸弹簧拉满，随即通过内置微动开关切断自己。断路器每次合闸后，它会自动重启把弹簧补满，随时准备下一次动作。现场换这个件比换整个操作机构便宜太多，记得备个原装的。
- 型号: 1SDA038324R
- 产品描述: 弹簧储能电动机 (Spring Charging Motor / Gear Motor)
- 品牌: ABB
- 适用系列: SACE Emax (E1, E2, E3, E4, E6), SACE Tmax T8
- 额定电压 (Un): 220 – 250 V AC/DC (亦可选 24-30V, 48-60V, 100-130V 版本，需核对)
- 运行电压范围: 85% – 110% Un
- 额定功率 (Pn): 200 W (对应 E1-E6 框架，X1 小型机构为 100 W)
- 冲击功率 (Ps): 500 VA/W (对应 E1-E6 框架，X1 为 300 VA/W)
- 储能时间: 4 – 5 秒 (E1-E6), 8 – 10 秒 (X1 小型机构)
- 冲击时间: 0.2 秒
- 绝缘电压: 2500 V (50 Hz, 1 分钟)
- 附带附件: 通常包含用于指示“弹簧已储能”的微动开关/限位开关
- 安装方式: 集成于断路器操作机构内
- 防护等级: IP20 (作为断路器组件)
- 重量 (约): 1.9 kg
- 尺寸 (约): 195 mm (长) x 125 mm (宽) x 175 mm (高)
- 遵循标准: IEC/EN 60947-2
