产品深度介绍

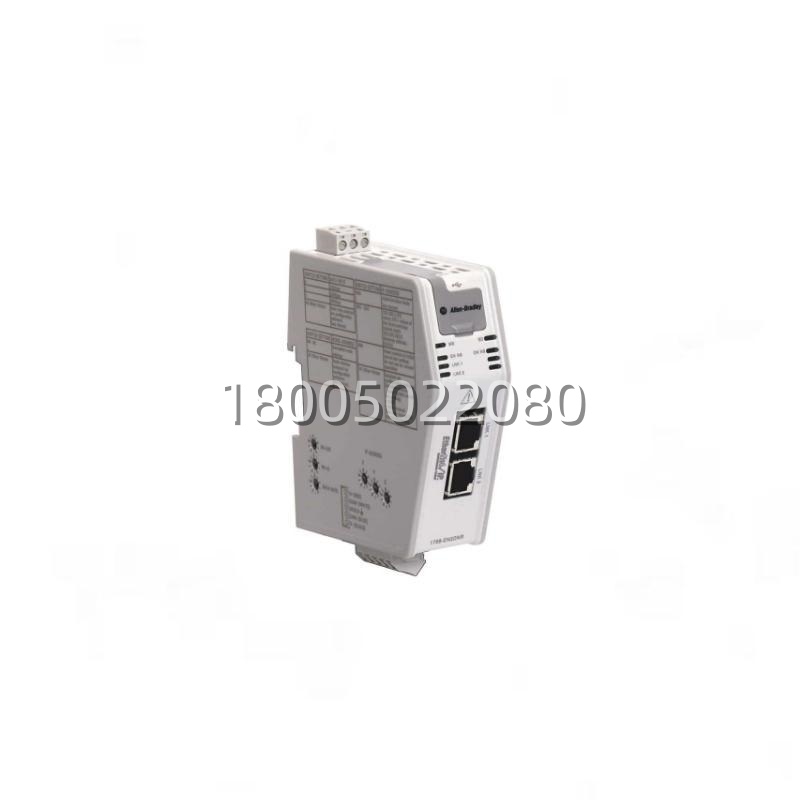

Allen-Bradley 1788-EN2DN 是一个典型的“网络翻译官”和“数据搬运工”。在工厂网络升级或系统集成时，经常遇到新控制器用 EtherNet/IP，而现场还有一大批老设备在用 DeviceNet 总线。这个模块就是解决这个问题的。它一端插在 EtherNet/IP 网络上，作为一个标准的适配器（Adapter）或通讯模块存在；另一端接入 DeviceNet 网络，充当主站扫描器（Scanner），去管理和扫描那些 DeviceNet 从站设备（如远程 I/O、电机启动器、按钮站）。
对于控制器来说，它“看到”的是一个普通的 EtherNet/IP 设备，但背后映射的其实是整个 DeviceNet 子网上的所有 I/O 点。这样，工程师在 Logix 控制器里编程时，可以直接访问那些 DeviceNet 设备的数据，就像访问本地 I/O 一样，无需为两种网络写不同的通讯程序。它简化了混合网络架构的编程和维护，是工厂进行网络渐进式升级时常用的过渡或集成方案。不过，它本身有性能限制，能桥接的 I/O 点数和数据量是有限的，大规模应用需要仔细规划。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1788-EN2DN |
| 产品类型 | 通信网关/网桥 (EtherNet/IP 到 DeviceNet) |
| 网络侧 1 | EtherNet/IP 适配器 (Adapter)， 10/100 Mbps 以太网端口 |
| 网络侧 2 | DeviceNet 扫描器 (Scanner)， 支持最多 63 个从站节点 |
| 协议转换 | 双向转换 EtherNet/IP 和 DeviceNet 之间的 I/O 数据和显式消息 |
| 数据映射 | 将 DeviceNet 从站的 I/O 数据映射为 EtherNet/IP 连接的消费/生产数据 |
| 最大 I/O 数据量 | 输入和输出各有限制 (例如 500 字节输入/500 字节输出， 需以手册为准) |
| DeviceNet 速率 | 125 kbps, 250 kbps, 500 kbps (可配置) |
| 电源输入 | 24 VDC (通过单独的电源端子供电) |
| 状态指示灯 | 模块状态、以太网状态、DeviceNet 状态、网络活动等多组 LED |
| 配置方式 | 通过 RSLinx Classic 和 RSNetWorx for DeviceNet 软件进行组态 |
| 安装方式 | 35 mm DIN 导轨安装 |
| 工作温度范围 | 0 至 60 °C |
| 存储温度范围 | -40 至 85 °C |
| 外形尺寸 (高x宽x深) | 约 120 mm x 50 mm x 100 mm (具体尺寸请以手册为准) |
