产品深度介绍

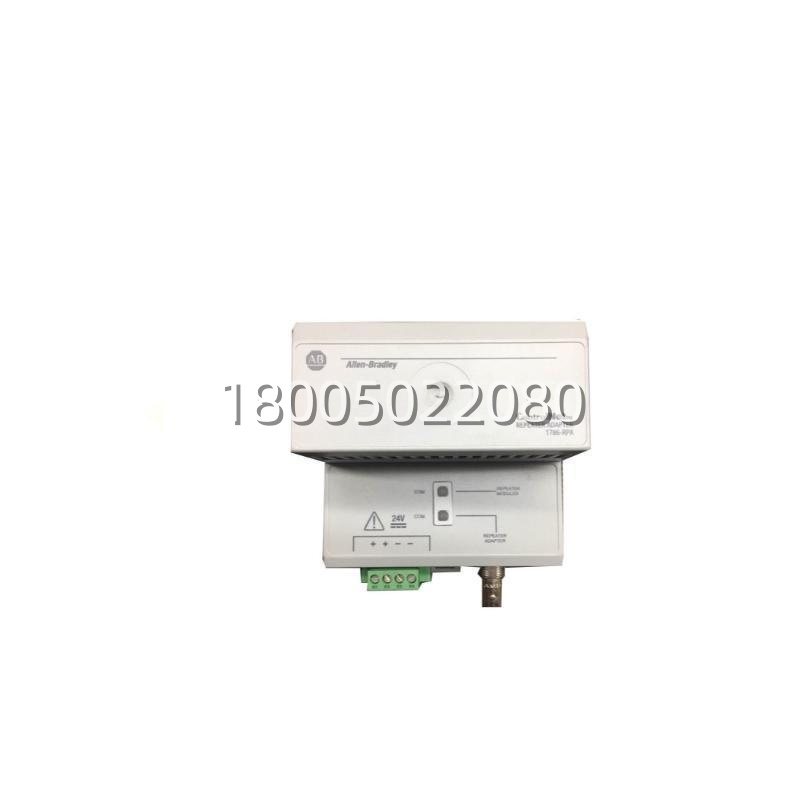

在大型工厂里拉ControlNet同轴干线，距离一长信号就衰减，而且整个网络共地，一处有电噪声全网都可能受干扰。1786-RPTD就是来解决这两个问题的。它是个介质转换中继器，一边是同轴电缆的BNC口，另一边是光纤的ST口。信号从同轴段进来，它把电信号转成光信号，通过光纤发出去；另一端的RPTD再把光信号转回电信号，接到下一段同轴上。这样一来，光纤段就像一座“绝缘桥”，把两段同轴网络在电气上完全隔开，地环路、电机干扰就传不过去了。
它的设计支持冗余。你可以用两根光纤（一发一收）把两个RPTD连起来，构成一个冗余链路，一根光纤断了，通信还能走另一根。在ControlNet的规划规则里，一个“干线段”最长能到1000米（用粗缆），但用了RPTD加光纤，理论上能把网络延伸到几公里外。这东西不用配置，上电就行，是透明的。但要注意，它只中继数据，不改变ControlNet的调度时序，网络规划时要把光纤段的传输延迟算进去。
关键技术规格
| 参数项 | 规格描述 |
|---|---|
| 模块型号 | 1786-RPTD |
| 产品类型 | 光纤中继器 (介质转换器) |
| 适用网络 | Allen-Bradley ControlNet |
| 网络数据速率 | 5 Mbps |
| 端口 1 (同轴端) | 2 个 BNC 连接器 (用于连接冗余同轴电缆干线: In, Out 或 TAP) |
| 端口 2 (光纤端) | 2 个 ST 型光纤连接器 (用于连接冗余光纤链路: TX, RX) |
| 光纤类型 | 多模光纤， 62.5/125 μm 或 50/125 μm |
| 工作波长 | 820 nm (典型) |
| 最大光纤距离 | 使用 62.5/125 μm 光纤时， 典型 3 km (具体取决于光纤和连接器损耗) |
| 链路冗余 | 支持通过两根独立光纤实现链路级冗余 |
| 电源要求 | 24 V DC (18 至 30 V DC 范围) |
| 功耗 | 典型 6 W |
| 状态指示灯 | POWER (电源), FAULT (故障), PORT A/B ACTIVE (端口活动状态) 等 |
| 电气隔离 | 同轴端口与光纤端口间完全电气隔离 (≥ 1500 V AC) |
| 安装方式 | 可安装在标准 35 mm DIN 导轨上 |
| 工作温度 | 0 至 60 °C |
| 存储温度 | -40 至 85 °C |
| 认证/标准 | cULus Listed, CE, FCC, Class 1 Laser Product (具体以产品标签为准) |
| 主要用途 | 1. 延伸 ControlNet 网络距离， 超越同轴电缆的限制 2. 在电气噪声恶劣的环境 (如变电站、变频器室附近) 提供无噪声链路 3. 连接位于不同接地电位的 ControlNet 网段， 避免接地环路问题 4. 提高网络可靠性， 通过光纤实现物理隔离和冗余连接 |
| 注意事项 | 必须成对使用， 且两端模块型号需一致。 光纤跳线需与 ST 连接器及多模光纤类型匹配。 |
