关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|

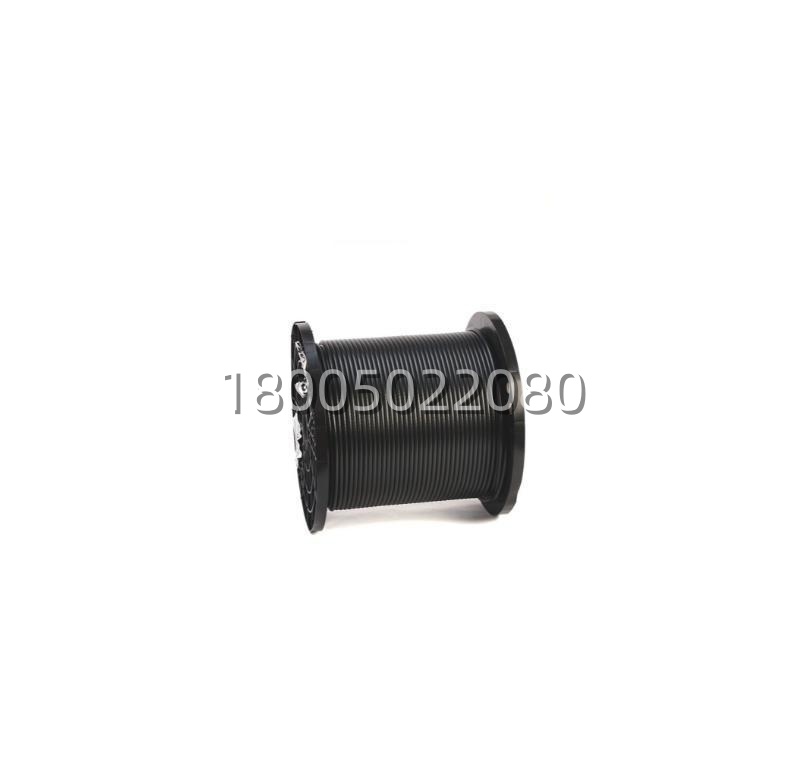

| 电缆型号 | 1786-RG6 |
| 电缆类型 | RG-6/U 同轴电缆，专为 ControlNet 应用优化。 |
| 特性阻抗 | 75 欧姆 (± 3 欧姆)，与 ControlNet 连接器、端子匹配。 |
| 导体 | 实心裸铜中心导体。 |
| 绝缘层 | 物理发泡聚乙烯绝缘。 |
| 屏蔽层 | 四层屏蔽： 通常为铝箔 + 编织网 + 铝箔 + 编织网结构，提供极强的抗电磁干扰 (EMI/RFI) 能力。 |
| 护套 | 耐油、耐化学腐蚀、阻燃的 PVC 或类似材质外护套。 |
| 传播速度 | 典型值 85% (以光速计)。 |
| 衰减 | 在 5 MHz 时典型值 ≤ 1.4 dB/100m；在 250 MHz 时典型值 ≤ 9.8 dB/100m (具体值以原厂规格书为准)。 |
| 最小弯曲半径 | 安装时：10倍电缆直径；固定后：5倍电缆直径。 |
| 工作温度 | -20°C 至 80°C (典型，取决于护套材料)。 |
| 认证与标准 | 符合 UL 和 CSA 标准，通过罗克韦尔 ControlNet 介质认证。 |
| 包装形式 | 通常为 305 米/箱 (1000英尺) 或定制长度。 |
| 连接器 | 需使用专用的 ControlNet BNC 连接器 (如 1786-BNC) 和工具进行端接。 |
| 应用 |
|
产品深度介绍 | Product Line Introduction
ControlNet 网络的稳定性，一半取决于编程组态，另一半就压在像 1786-RG6 这样的物理电缆上。它可不是普通的电视闭路线，其核心是精确的 75 欧姆阻抗和夸张的四层屏蔽。在充满变频器、电机、大电流开关的工业现场，差的电缆就像一根天线，会把各种干扰噪声引入网络，导致时断时续的通讯故障甚至网络瘫痪。而这根电缆的四重屏蔽，就像给信号穿上了厚厚的盔甲，确保 5 Mbps 的确定性控制信号能干净地传到每一个节点。
从项目规划和供应链角度看，这类专用电缆属于“关键路径材料”。布线长度必须精确计算，预留适当余量但避免浪费，因为单价不菲。采购时必须认准原厂认证型号，市场上有些“兼容”电缆的屏蔽层或阻抗不达标，短期测试可能没问题，长期运行隐患巨大。施工时，端接工艺是重中之重——必须使用专用工具制作 BNC 接头，确保屏蔽层可靠连接且中心导体长度精确。一个做坏的接头就能毁掉一整段网络。对于维护，如果网络出现不明干扰，在检查软件设置之前，先用网络分析仪检查一下电缆的物理层质量（如反射、衰减），往往是更快的故障定位方法。仓库里备上一卷，对于网络扩容或应急维修来说，是必不可少的。
