关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|

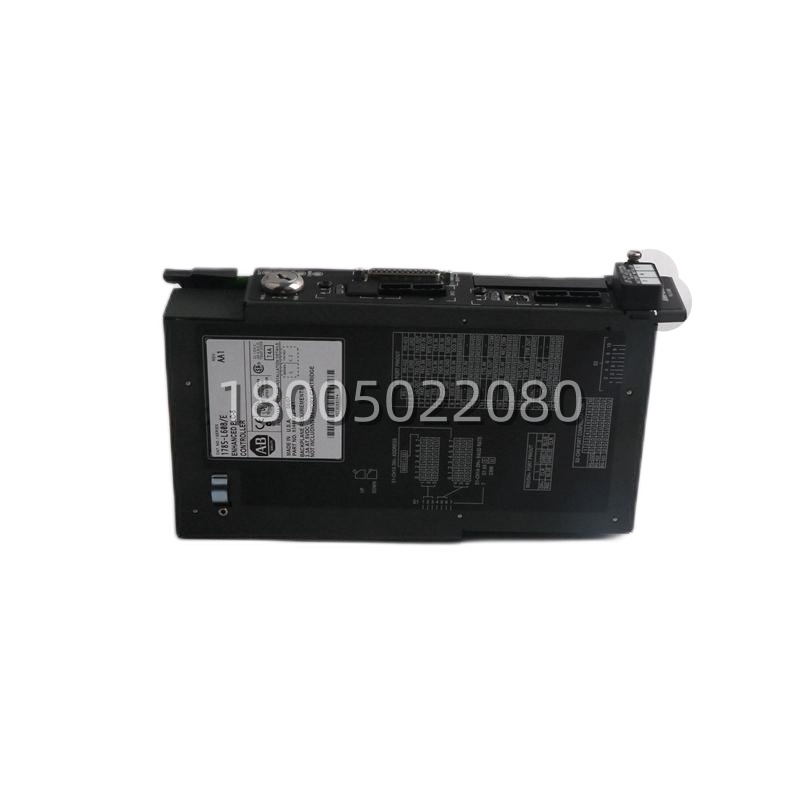

| 完整型号 | 1785-L80E/E |
| 产品系列 | PLC-5/E (增强以太网系列) |
| 用户内存 | 80K 字 (程序和数据) |
| 离散I/O容量 | 最多支持 3072 点 (本地+远程) |
| 内置通讯端口 | 1个 RS-232/RS-422 (DF1/DH+/DH-485 协议) 1个 10 Mbps 以太网端口 (AUI 接口， 需配合收发器使用) |
| 远程I/O链路 | 1个通道， 支持扫描器/适配器模式 |
| 逻辑执行速度 | 0.6 ms/K 布尔指令 (典型) |
| 定时器/计数器 | 1024 个定时器， 1024 个计数器 |
| 数据文件容量 | 可配置 |
| 编程软件 | Rockwell Software RSLogix 5 |
| 工作温度范围 | 0 °C 至 60 °C |
| 安装方式 | 安装于 1771 系列I/O机架的第一个槽位 (最左侧) |
| 电池备份 | 需使用 1770-XY 系列电池， 在断电时保存内存和实时时钟。 |
| 注意 | PLC-5系列已全线停产。此模块为库存备件，适用于现有系统维护和更换。 |
产品深度介绍 | Product Introduction
在ControlLogix普及之前，Allen-Bradley用于大型、关键过程控制的主力是PLC-5系列，而1785-L80E/E是其中的高端型号之一。这个“E”后缀表示它集成了一个10M的AUI以太网接口（需要外接一个“收发器”才能连RJ-45网线），这在当时是面向工厂信息集成的先进功能。80K字的用户内存，足以承载复杂的联锁逻辑和大量过程数据。它通常插在一个大型1771机架的最左边，作为整个控制系统的“大脑”。
它的编程语言是经典的梯形图，用RSLogix 5软件。一个本地机架加上远程I/O（RI/O）链路，能管理上千个I/O点，在石油、化工、钢铁等行业的大型联合装置中曾广泛应用。不过，从技术角度看，它已经是上一个时代的产品了：处理器架构、通讯速率、编程效率都无法与现代控制器相比。现在采购它，99%的情况是为了给仍在运行的存量设备做备件。更换时需要注意固件版本、电池状态，以及以太网收发器的兼容性。对于新项目，绝对不建议选用；但对于维护老产线的工程师来说，手头有一块可靠的备件，可能就是避免一次非计划停机的关键。
