关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|

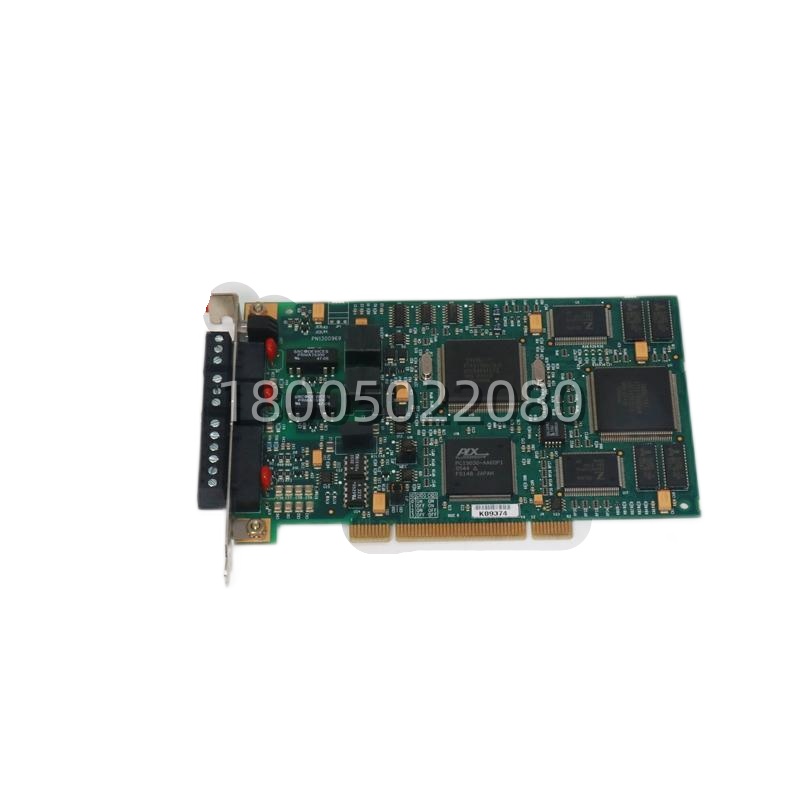

| 板卡型号 | 1784-PKTX B A (后缀可能表示特定硬件版本) |
| 产品描述 | ControlNet PCI Communication Interface Card |
| 总线接口 | 标准 32-bit PCI 总线 (5V)，适用于台式机或工控机。 |
| 网络类型 | ControlNet (控制器域网)，确定性网络。 |
| 通讯速率 | 5 Mbps |
| 物理接口 | 板载 BNC 连接器，用于连接同轴电缆 (RG-6)，接入 ControlNet 主干或支线。 |
| 主要用途 | 1. 编程与诊断： 运行 RSNetWorx for ControlNet 软件，对网络进行规划和诊断。 2. 数据采集： 运行上位机软件 (如 RSView, FactoryTalk View)，从 ControlNet 上的 PLC 等设备读取数据。 3. 网络监听与分析。 |
| 节点地址设置 | 通过板卡上的拨码开关设置 ControlNet 节点地址 (通常为 00 至 99)。 |
| 驱动支持 | 需要安装罗克韦尔提供的专用驱动程序 (通常包含在 RSLinx Classic 软件套件中)。 |
| 支持操作系统 | 适用于较老版本的 Windows 系统，如 Windows XP, Windows 7 (32位)。对新操作系统 (如 Win10/Win11) 的支持需查询最新驱动兼容性列表。 |
| 工作温度 | 设计用于安装在计算机机箱内，环境温度 0°C 至 60°C。 |
| 指示灯 | 板卡上带有网络状态和活动指示灯。 |
产品深度介绍 | Product Introduction
在 ControlNet 还是主流车间级网络的年代，如果你想让控制室里的那台工控机或工程师站能“看到”网络上的所有 PLC 和 I/O，就需要在机箱里插上这么一块 1784-PKTX B A 卡。它本质上是一张“翻译卡”，让只懂 PCI 总线协议的电脑，也能听懂并说出 ControlNet 的网络语言。没有它，你的 RSNetWorx 软件就无法扫描网络拓扑，也无法在线修改设备参数。
这张卡现在典型的应用场景是“遗产系统的维护工作站”。新项目几乎不会再部署基于 PCI 和 ControlNet 的架构了。但从供应链和维护角度看，许多老工厂的工程师站电脑可能已经运行了十几年，一旦这块专用网卡损坏，整台电脑就可能失去对生产网络的直接访问能力，维护效率大打折扣。因此，为这些关键工作站备上一块同型号网卡，是一项低成本的保障措施。采购时务必确认计算机有可用的 PCI （不是 PCI-E）插槽，并获取对应操作系统版本的驱动程序。安装后，别忘了设置正确的节点地址，并在 RSLinx 中配置正确的驱动程序。对于集成商而言，处理老旧系统升级项目时，手头有这么一张卡，也能临时搭建一个配置终端，解决现场问题。
