产品深度介绍 | Product Introduction

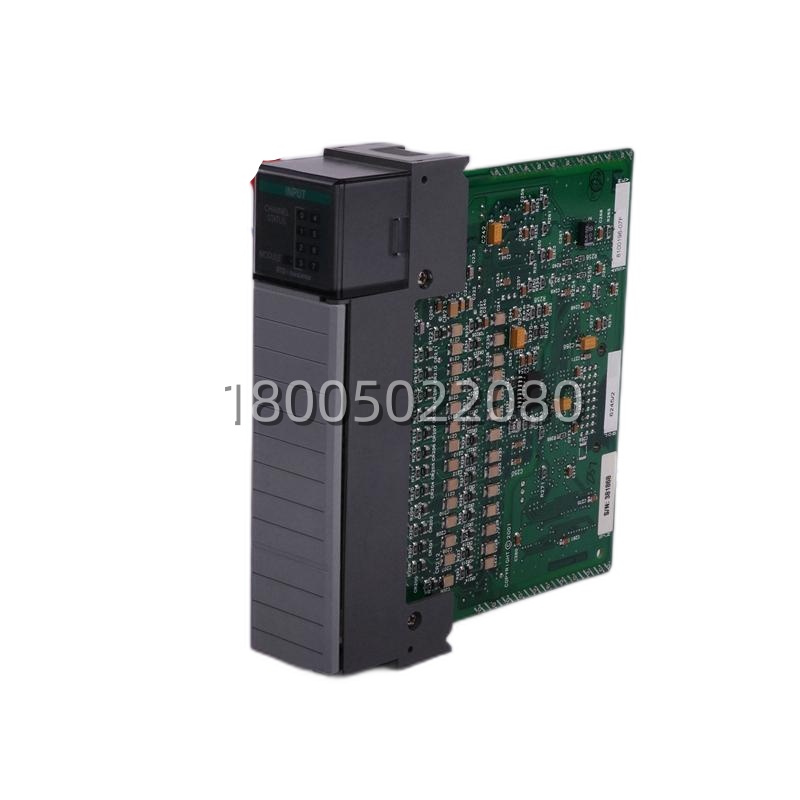

当普通的PLC输入点跟不上高速脉冲信号的频率时，就得请出1771-VHSC/A这样的专业选手。它是PLC-5系统里的“计时员”和“计米员”，专门用来处理来自旋转编码器、高速接近开关或涡街流量计的脉冲信号。每个模块提供两个完全独立的计数通道，每个通道都是32位的——这意味着它的计数值范围巨大，从0到四十多亿，不用担心轻易计满溢出。
它能处理的最高频率是500kHz（差分输入时），这个速度足以应对绝大多数电机转速测量、材料长度切割或高精度流量累计的应用。模块内部有专门的硬件电路来处理计数和比较，不占用PLC处理器的扫描周期，保证了响应的实时性。你可以为每个通道预设多个比较值，当计数值达到时，模块能立即触发一个直接的硬件输出，去控制外部设备（比如触发切刀），延迟极短。虽然这是为老平台设计的模块，但在那些对速度和精度有要求的存量设备改造或维护中，它依然是不可替代的关键部件。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格描述 |
|---|---|
| 品牌型号 | Allen-Bradley 1771-VHSC/A |
| 产品系列 | PLC-5 / 1771 I/O 专用模块 |
| 模块类型 | 双通道高速计数器模块 |
| 计数通道 | 2 个， 完全独立且可配置 |
| 计数器位数 | 32 位 (二进制) |
| 最大计数频率 | 单端输入: 250 kHz； 差分输入: 500 kHz |
| 输入信号类型 | 支持单端或差分线路驱动器信号 (如 RS-422) |
| 输入电压范围 | 通常为 5-24V DC (具体取决于输入卡类型， 需查手册) |
| 输出点 | 每通道有 2 个可配置的固态输出 (用于比较触发) |
| 输出类型 | 晶体管输出， 需外部供电 |
| 比较功能 | 每通道支持多个预设值比较， 可配置为等于、小于、大于等 |
| 工作模式 | 连续计数、循环计数、测频、测速等 |
| 背板通信 | 通过 1771 背板与 PLC-5 处理器进行数据交换 |
| 工作温度 | 0°C 至 60°C |
| 主要应用 | 转速测量、长度测量、流量累计、定位控制、飞剪等 |
