产品深度介绍

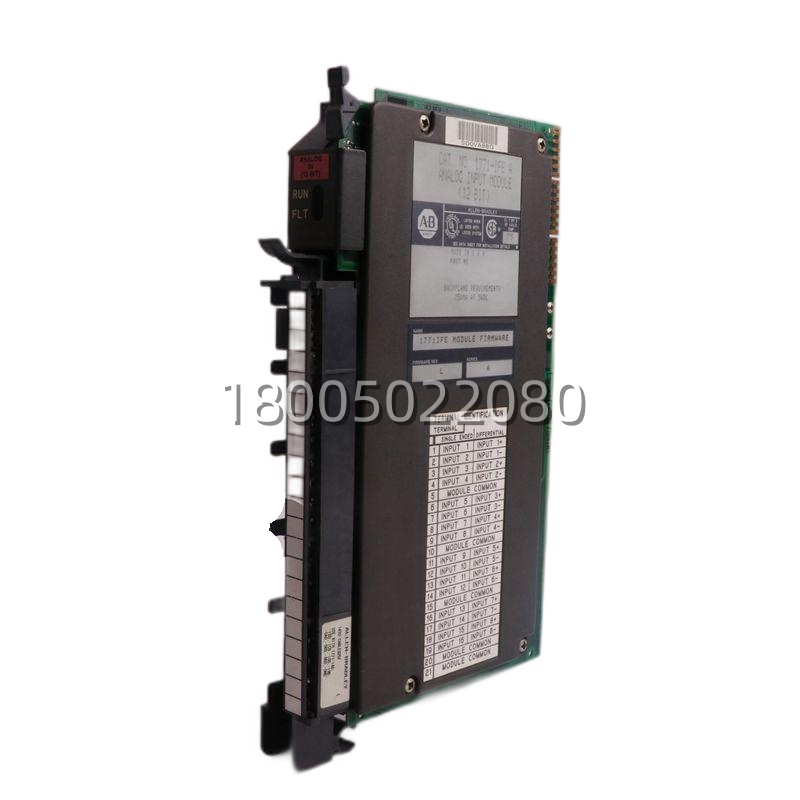

在PLC-5和1771 I/O框架还大行其道的年代，1771-IFE 是处理多路模拟量信号的“主力”模块。化工厂、水处理站里，温度、压力、流量变送器的4-20mA信号，最终很多都汇入了这种模块。它插在1771机架的槽位上，作用是把连续的电流或电压信号，转换成12位精度的数字量（0-4095），然后通过背板总线传给PLC-5处理器。一块板卡就能处理16个差分信号，这在当时算是很高的密度了，省了不少槽位。
这块模块的灵活度很高。每个通道都可以通过模块上的DIP开关或软件（在处理器中配置）单独设置输入类型：电压（比如0-10V）或者电流（0-20mA或4-20mA）。它支持差分输入，抗共模干扰能力比单端输入强，适合用在电气环境复杂的工厂现场。不过，它的转换速度不算快，扫描所有通道需要几十毫秒，对高速过程不太适用。另外，它的精度是12位，按今天的标准不算高，但对于大部分过程监控和常规控制来说完全够用。模块前部有可拆卸的接线端子板，方便接线和维护。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 制造商型号 | 1771-IFE (Series A) |
| 兼容系统 | PLC-5 可编程控制器，1771 通用I/O框架 |
| 输入通道数 | 16 路差分输入 或 8 路单端输入 (通过硬件/软件配置选择) |
| 分辨率 | 12 位 (1 part in 4096) |
| 输入信号范围 | 可软件选择： • 0 至 10 Vdc • 0 至 5 Vdc • ±10 Vdc • 0 至 20 mA • 4 至 20 mA |
| 输入阻抗 | 电压输入：典型 > 1 MΩ 电流输入：典型 250 Ω |
| 共模抑制比 (CMRR) | 典型 > 90 dB @ 50/60 Hz |
| 精度 | 典型为满量程的 ±0.1% 至 ±0.3% (在25°C时，具体取决于量程) |
| 数据格式 | 二进制、BCD 或 工程单位 (可组态) |
| 通道扫描时间 | 所有通道扫描一遍的总时间，典型值几十毫秒 (如 25 ms/16通道) |
| 更新方式 | 通常为块传输 (Block Transfer) 方式与PLC-5处理器交换数据 |
| 隔离 | 通道间、通道与框架地之间隔离 (隔离电压典型 500 Vdc) |
| 电源要求 | 从1771框架背板取 +5 Vdc 逻辑电源，并可能需要外部环路供电 (为变送器) |
| 工作温度 | 0°C 至 60°C |
| 状态指示灯 | 模块上有状态LED，如“OK”、“BTW”(块传输写)、“BTR”(块传输读)等 |
| 配置方式 | 通过模块侧面的DIP开关进行硬件配置，同时在PLC-5程序中用块传输指令进行软件配置和数据交换。 |
