产品核心摘要 | Product Core Brief

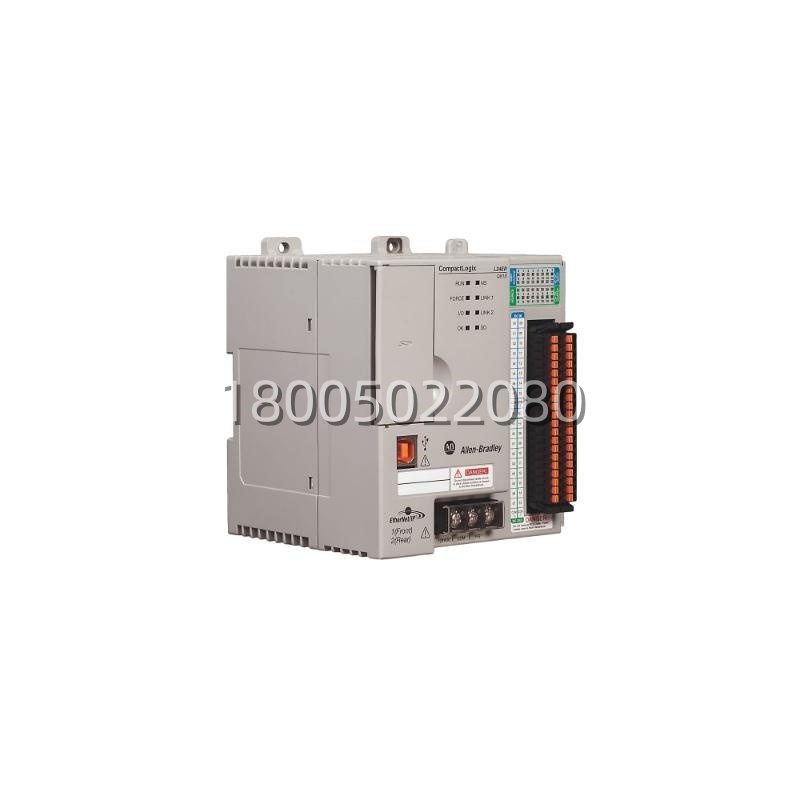

- 型号: 1769-L24ER-QBFC1B
- 品牌: Allen-Bradley (罗克韦尔自动化)
- 系列: CompactLogix 5370
- 核心功能: 一款集成了24点本地I/O和安全功能的可编程自动化控制器。
- 成色: 全新原装 (New Surplus)
- 产品类型: 可编程自动化控制器 (PAC) 带集成I/O
- 关键规格: 750 KB 内存 | 集成 16输入/8输出 (含安全I/O) | 支持 EtherNet/IP, 串行端口
产品深度介绍 | Product Introduction
在一台机器上，既要实现复杂的逻辑控制，又要满足严格的安全标准（比如达到Cat.3 PL d），通常需要额外配一套安全继电器或安全PLC。但1769-L24ER-QBFC1B把这个需求打包在一起了。它是CompactLogix 5370系列中一款比较特殊的控制器，本体不仅自带16个标准数字量输入和8个输出（其中部分为安全型输出），更重要的是，它的核心是一个通过了安全认证的CPU，能直接在用户程序里处理安全逻辑。
“QBFC1B”这个后缀编码，具体定义了其集成的I/O类型、数量和安全等级。这种一体化的设计，省去了额外的安全控制器硬件、它们之间的通讯配置以及复杂的布线，让机器的安全系统集成变得更紧凑、更简单。当然，它的编程和配置也需要使用具备安全功能的Studio 5000软件，并且需要遵循特定的安全编程规范。对于那些空间有限、又需要将标准控制与安全控制深度集成的小型到中型设备（例如装配站、测试台、小型包装机）来说，它是一个非常高效的解决方案。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格描述 |
|---|---|
| 品牌型号 | Allen-Bradley 1769-L24ER-QBFC1B |
| 产品系列 | CompactLogix 5370 (集成安全I/O型) |
| 控制器内存 | 750 KB 用户内存 (程序与数据) |
| 集成数字量输入 | 16 点， 24V DC (其中部分为安全诊断输入) |
| 集成数字量输出 | 8 点， 24V DC 晶体管 (其中部分为安全型输出) |
| 安全标准 | 支持 CAT 3, PL d (依据 EN ISO 13849-1) 安全功能 |
| 以太网端口 | 1个 10/100 Mbps EtherNet/IP 端口， 支持设备级环网 (DLR) |
| 串行端口 | 1个 RS-232 串行端口 (可用于编程或通讯) |
| 运动控制能力 | 支持通过 EtherNet/IP 控制 Kinetix 驱动器 (需额外模块) |
| 最大本地I/O点数 | 最多支持 30 个 Compact I/O 模块 (含自身集成点) |
| 工作温度 | 0°C 至 60°C |
| 电源要求 | 20-28V DC 输入 |
| 安装方式 | 35 mm DIN 导轨安装 |
| 安全编程 | 需使用 Studio 5000 Logix Designer 安全附加组件 |
| 尺寸 (宽x高x深) | 约 118 mm x 118 mm x 105 mm |
