产品核心摘要

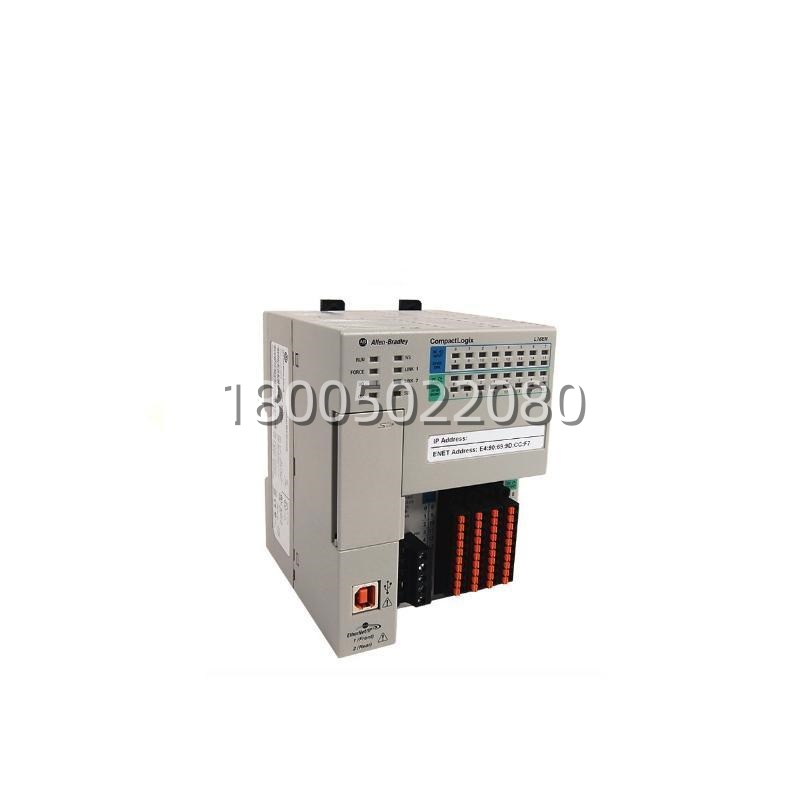

- 型号: 1769-L19ER-BB1B
- 品牌: Allen-Bradley (罗克韦尔自动化)
- 系列: CompactLogix 5370
- 核心功能: 作为紧凑型可编程自动化控制器，执行逻辑、运动、过程控制任务。
- 产品类型: 可编程控制器 (PAC)
- 关键规格: 1MB用户内存，内置双端口以太网，支持集成运动控制
- 成色: 全新原装 (New Surplus)
产品深度介绍
在设备越来越智能、但对控制柜空间要求却越来越严的今天，1769-L19ER-BB1B这类紧凑型控制器找到了自己的位置。它属于CompactLogix 5370系列，身形小巧，但“五脏俱全”。内置的双以太网口是关键，一个用来连接上位机或HMI，另一个可以直连变频器、远程I/O或者组成设备级环网，省了一个交换机。
1MB的用户内存，应付中小型机械或产线的逻辑控制、几十个伺服轴的点对点运动控制，以及一些基本的模拟量处理，是足够的。它的编程环境和大型的ControlLogix是统一的Studio 5000，这意味着项目移植和工程师技能复用很方便。对于那些从MicroLogix升级上来，或者需要在有限空间内实现网络化、多功能控制的项目，它是一个平衡了性能、成本和体积的务实选择。
关键技术规格
| 参数项 | 规格/说明 |
|---|---|
| 完整型号 | 1769-L19ER-BB1B |
| 产品系列 | CompactLogix 5370 系列控制器 |
| 处理器等级 | L1 (入门级性能) |
| 用户内存 | 1 MB |
| 通信端口 | 2 个 10/100 Mbps 以太网端口 (支持设备级环网DLR) |
| 支持协议 | EtherNet/IP (CIP)， Modbus TCP 客户端/服务器等 |
| 集成运动控制轴数 | 支持 4 轴集成运动控制 (通过EtherNet/IP连接Kinetic或伺服驱动器) |
| 最大本地I/O点数 | 最多支持 16 个 Compact I/O 模块 (取决于功耗) |
| 最大标签数 | 4000 个标签 |
| 编程软件 | Studio 5000 Logix Designer v24 或更高版本 |
| 工作温度 | 0 至 60 °C |
| 安装方式 | 标准 35mm DIN 导轨安装 |
| 电源要求 | 24V DC 供电 (通过侧面的电源连接器) |
| 实时时钟 | 内置 (带超级电容保持，约3天) |
| 非易失性内存 | 内置，用于存储项目 |
| 安全功能 | 支持用户权限、项目加密等 |
| 状态指示灯 | 多个LED，指示电源、运行状态、网络活动、故障等 |
