产品核心摘要
- 型号: 1769-CRR3
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: CompactLogix / Compact I/O

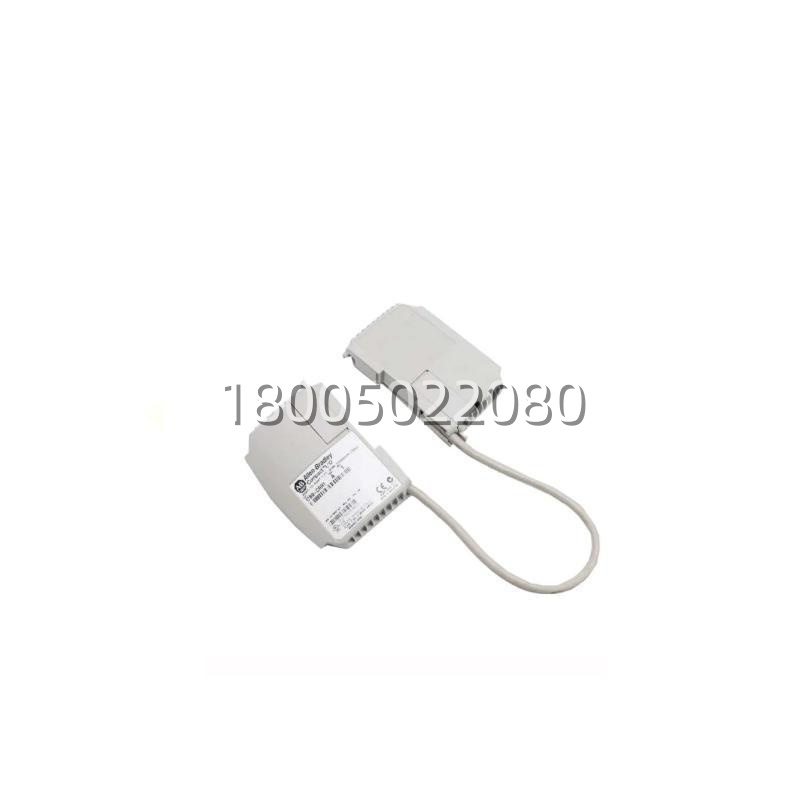

- 核心功能: 一根0.3米长的专用线缆，用于在导轨上并排安装的CompactLogix或Compact I/O模块之间，实现电力和数据通信的物理连接。
- 成色: 全新原装 (New Surplus)，非翻新
- 产品类型: 模块间总线连接电缆
- 关键规格: 长度 0.3 米 | 连接模块的右侧端口 | 传输电源、数据与接地
产品深度介绍
搭建一个CompactLogix或者Compact I/O系统，不是把模块挨个卡在导轨上就完事了。模块之间的“对话”和“供电”，靠的就是1769-CRR3 这种右-右扩展总线电缆。它像一条扁平的灰色“脊椎”，把分散的模块串成一个整体。每个模块的右侧都有一个母口，左侧有一个公头，这条线就是用它的公头端，插到下一个模块的右侧母口里，把控制器的“生命”传递下去。
可别小看这根线。它内部集成了多根导线，负责传递5V、24V的背板电源，以及高速的CompactBus数据通信信号。线缆本身是屏蔽的，用来抵抗电气噪声干扰。0.3米这个长度是最常用的，适用于模块紧挨着安装的标准情况。如果你的柜内布局需要让两个模块之间隔开一点距离（比如中间要装个端子排或者空开），那就要选更长规格的，比如1769-CRR1（1米）。安装时一定要对准插稳，听到“咔哒”声，并且模块上的“Bus OK”指示灯亮起才行。否则，后面所有的模块都可能没电或者通讯不上。
关键技术规格
| 参数项 | 规格/描述 |
|---|---|
| 制造商型号 | 1769-CRR3 |
| 适用系列 | CompactLogix 5370控制器、Compact I/O (1769) 系列所有模块 |
| 电缆功能 | 模块间总线扩展电缆 (Right-to-Right Bus Cable) |
| 电缆长度 | 0.3 米 |
| 连接器类型 | 一端为与模块左侧集成的公头匹配的插槽，另一端为可插入模块右侧端口的插头 |
| 传输内容 | 5 Vdc 逻辑电源、24 Vdc I/O 电源、数据通信信号、接地 |
| 屏蔽 | 带屏蔽层，以减少电磁干扰 (EMI) |
| 安装方向 | 必须从左侧模块的集成连接器，连接到右侧相邻模块的右侧端口 |
| 最大系统长度 | 所有模块和电缆的总物理长度有限制 (通常不超过数米，需查系统手册) |
| 状态关联 | 连接正确时，模块上的总线状态指示灯 (如 BUS OK) 应正常点亮 |
| 注意事项 | 请勿弯折过度，连接前确保模块已牢固安装在导轨上，并对准接口平直插入。 |
| 替代长度 | 另有 1769-CRR1 (1米) 等不同长度可选，以适应不同的机柜布局。 |
