产品核心摘要 | Product Core Brief

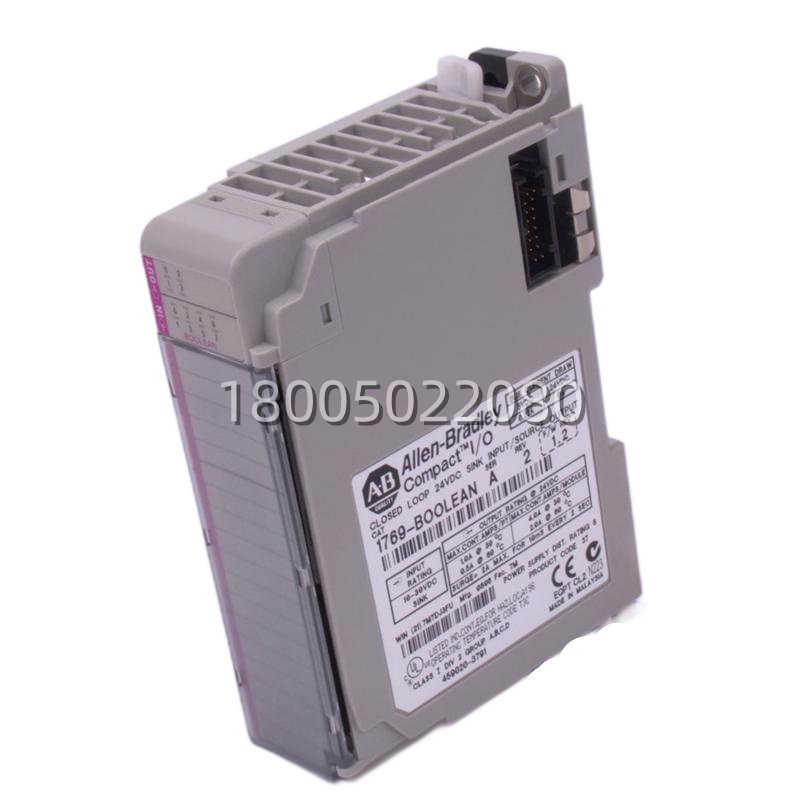

- 型号: 1769-OB16
- 品牌: Allen-Bradley (Rockwell Automation)
- 系列: CompactLogix / Compact I/O
- 核心功能: 为 CompactLogix 或 Compact I/O 系统提供 16 路直流晶体管输出，执行高速开关控制。
- 成色: 全新原装 (New Surplus)， 非翻新
- 产品类型: 布尔控制模块 (直流输出)
- 关键规格: 16 通道 | 24VDC 灌入输出 | 0.5A/点
- ⚠️ 库存有限
产品深度介绍 | Product Introduction
“布尔”这个词听起来有点学术，说白了就是“开关量”。1769-OB16 就是 Compact I/O 家族里一块标准的 16 点直流开关量输出模块。和继电器输出不同，它用的是晶体管，开关速度能到毫秒级，没有机械磨损，寿命长。输出类型是“灌入型”（Sinking），意味着模块内部晶体管导通时，相当于把负载的负极“拉”到地，形成回路。
每路输出能带 0.5 安的负载，驱动 PLC 输出继电器、小功率电磁阀或者指示灯很合适。16个点分成 4 组，每组 4 个点共用一个公共端。这个设计很实用——比如，你可以用其中一组来控制 24V 的指示灯，另一组去控制一套 12V 的气动阀岛，电源系统各自独立，互不干扰。模块面板上密密麻麻排了 16 个绿色 LED，哪个点在输出一目了然，对于调试和快速排查现场执行器不动作的问题，帮助巨大。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 型号 | 1769-OB16 (注意： “布尔”是功能描述，标准型号为 OB16) |
| 模块类型 | 数字量直流输出模块 (DC Output, Sinking) |
| 通道数 | 16 路隔离输出 |
| 输出类型 | 灌入型 (Sinking)， PNP 晶体管输出 |
| 额定负载电压 | 10 至 30 V DC |
| 每点持续电流 | 0.5 A |
| 每点浪涌电流 | 0.6 A， 最长 100 ms |
| 公共端 (COM) 分组 | 4 点一组， 共 4 个独立公共端 |
| 漏电流 (关断时) | ≤ 0.1 mA |
| 开关频率 | 最高 1 kHz |
| 背板电流消耗 | 5V DC: 85 mA (典型)； 24V DC: 40 mA (从背板，用于逻辑) |
| 工作温度 | 0 至 60 °C |
| 状态指示 | 每通道绿色 LED (输出激活时亮) |
| 隔离 | 通道与背板间光电隔离 (500V AC)， 组间不隔离 |
| 接线方式 | 可拆卸螺丝端子排 (最大线径 2.5 mm²) |
| 安装方式 | 紧凑型 DIN 导轨安装， 与其它 1769 模块并排连接 |
| 认证 | cULus Listed, CE, ATEX, IECEx (具体等级请参考手册) |
