产品核心摘要

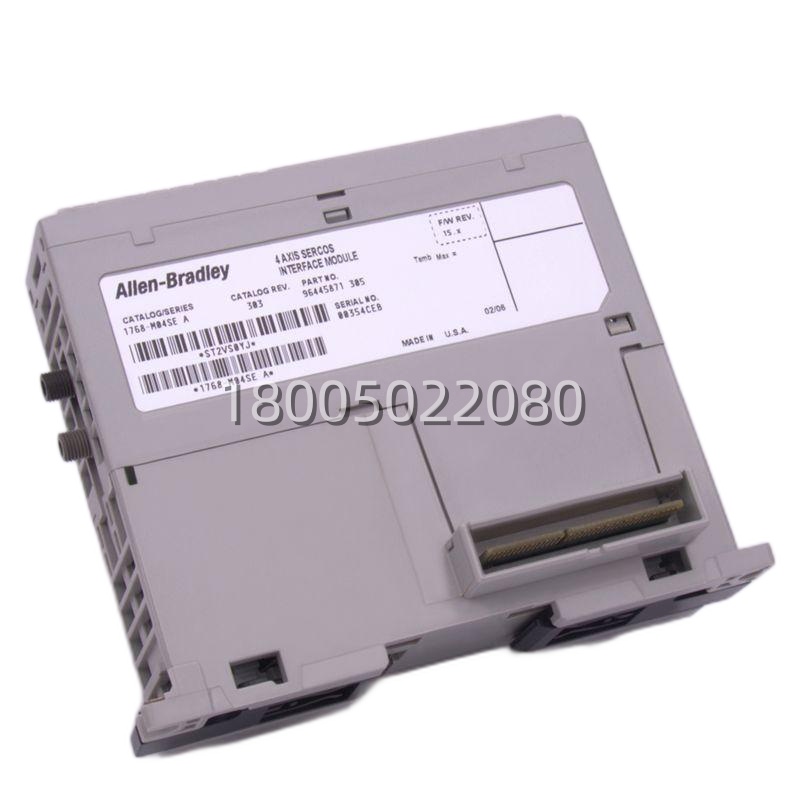

- 型号：1768-M04SE
- 品牌：Allen-Bradley (罗克韦尔自动化)
- 系列：CompactLogix L4x
- 核心功能：为 CompactLogix 控制器提供 4 轴 SERCOS 运动控制接口
- 产品类型：运动控制接口模块
- 关键规格：4 个 SERCOS 轴接口 | 支持 SERCOS-I (光纤环网) | 集成于控制器
产品深度介绍
Allen-Bradley 1768-M04SE 是一个特定时期的产物。它本身不是一个独立的模块，而是 L43 或 L45 这些早期 CompactLogix 处理器上的一个“集成式运动控制选件卡”。简单说，你买了一个带“M04SE”后缀的处理器，就等于拥有了一个能直接控制 4 个伺服轴的运动控制器，而不需要额外购买 1756-M 系列那样的大个子独立运动模块。
它的核心是把 SERCOS-I 这个专门用于运动控制的高速光纤环网接口，直接做进了处理器。通过这个光纤环，处理器可以精确同步地控制最多四个支持 SERCOS 协议的伺服驱动器，实现多轴插补、电子齿轮、电子凸轮等高级运动控制功能。在它所属的年代，这种将逻辑控制和多轴运动控制集成在一个 CompactLogix 平台上的方案，对于需要运动控制但轴数不多的设备（比如小型的多轴定位台、定长裁剪机）来说，性价比和紧凑性非常高。不过，随着 EtherNet/IP 的 CIP Motion 协议普及和更强大的 CompactLogix 5380/5480 控制器出现，这种基于 SERCOS-I 的架构已逐渐退出主流。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1768-M04SE (通常为 1768-L4x 处理器的选件后缀) |
| 产品类型 | 集成式 SERCOS 运动控制接口 |
| 主要功能 | 为 CompactLogix L43/L45 处理器提供 SERCOS 主站功能 |
| 支持轴数 | 最多 4 个轴 (在 SERCOS 环网上) |
| 运动控制网络 | SERCOS-I (光纤环网， 典型通讯速率 2/4/8/16 Mbps) |
| 网络接口 | 集成在处理器模块上， 通常为两个 ST 型光纤接口 (一进一出构成环网) |
| 控制模式 | 支持位置、速度、扭矩控制， 以及电子齿轮、电子凸轮、多轴插补 |
| 同步精度 | 依赖于 SERCOS 网络的同步周期， 典型同步抖动在微秒级 |
| 编程与配置 | 通过 RSLogix 5000 软件， 使用 Logix 运动指令集进行编程 |
| 兼容的处理器 | 1768-L43, 1768-L45 (必须为带此集成选件的型号) |
| 兼容的驱动器 | 支持 SERCOS-I 通信协议的 Allen-Bradley 及其他品牌伺服驱动器 (如 Ultra 3000/5000) |
| 模块功耗 | 运动控制功能消耗处理器的部分背板电流 |
| 工作温度范围 | 0 至 60 °C (同处理器) |
| 存储温度范围 | -40 至 85 °C |
