产品核心摘要

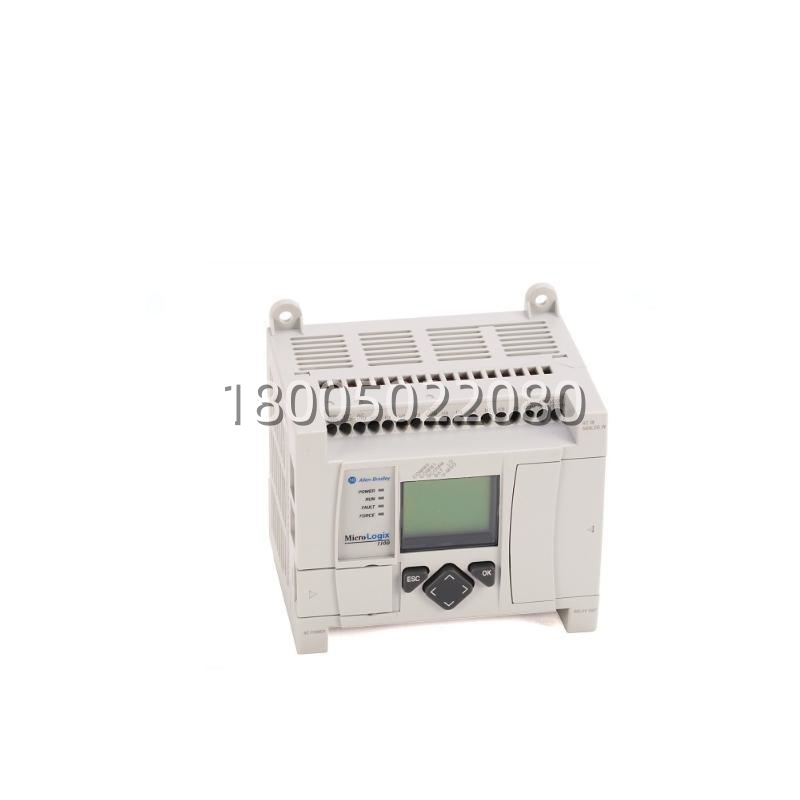

- 型号: 1763-L16AWA
- 品牌: Allen-Bradley (罗克韦尔自动化)
- 系列: MicroLogix 1100
- 核心功能: 经济型一体式可编程逻辑控制器，集成I/O与通讯
- 产品类型: 一体式PLC (CPU + I/O)
- 关键规格: 10输入/6输出 | 内置以太网端口 | 24V DC 电源
- 成色: 全新原装 (New Surplus)，非翻新
产品深度介绍
想给一台小型设备或单个工位做自动化控制，又不想在电控柜里塞一大堆分散的模块？MicroLogix 1100 系列就是为这个场景设计的。1763-L16AWA是其中一款主流型号，它把处理器、电源、10个数字量输入、6个继电器输出以及一个以太网口，全部集成在一个巴掌大的盒子里。
这个控制器最大的卖点是“开箱即用”。接线端子都在侧面，以太网口在前面板，接上24V电源、传感器和执行器，用电脑连上网线就能编程调试。内置的以太网功能让它可以轻松和人机界面（HMI）通讯，甚至通过工厂网络做数据采集。不过，它的扩展能力有限，I/O点数固定，适用于点数明确、控制逻辑相对独立的小型应用，比如单台包装机、检测台或者小型输送带。
关键技术规格
| 参数项 | 规格与说明 |
|---|---|
| 产品型号 | 1763-L16AWA |
| 控制器系列 | MicroLogix 1100 |
| 数字量输入 | 10 点， 24V DC 漏型/源型 (Sinking/Sourcing)， 其中 2 点可组态为高速计数器 (20 kHz) |
| 数字量输出 | 6 点， 继电器触点 (C 型: 常开/常闭)， 容量 2A @ 30V DC / 250V AC |
| 用户内存 | 4 KB 数据/程序内存， 非易失性 (无需电池) |
| 内置通讯 | 1 个 10/100 Mbps 以太网端口 (支持 EtherNet/IP)， 1 个 RS-232 串行端口 |
| 编程软件 | RSLogix Micro Starter Lite (免费) 或 RSLogix 500 Standard |
| 电源要求 | 20.4-26.4V DC |
| 工作温度 | 0 至 55 °C |
| 实时时钟 (RTC) | 内置， 带超级电容支持短期掉电保持 |
| 高速计数器 | 支持 2 个单相 20 kHz 或 1 个正交 10 kHz 计数器 |
| 脉冲输出 | 不支持 (MicroLogix 1100 系列无脉冲输出功能) |
| 模拟量能力 | 无内置模拟量I/O， 但可通过 1762 扩展I/O模块添加 |
| 安装方式 | DIN 导轨 (35mm) 或面板安装 |
| 备注 | 具体I/O接线图、网络组态及指令集，请查阅 MicroLogix 1100 可编程控制器用户手册 (出版号 1763-UM001)。 |
