产品核心摘要 | Product Core Brief

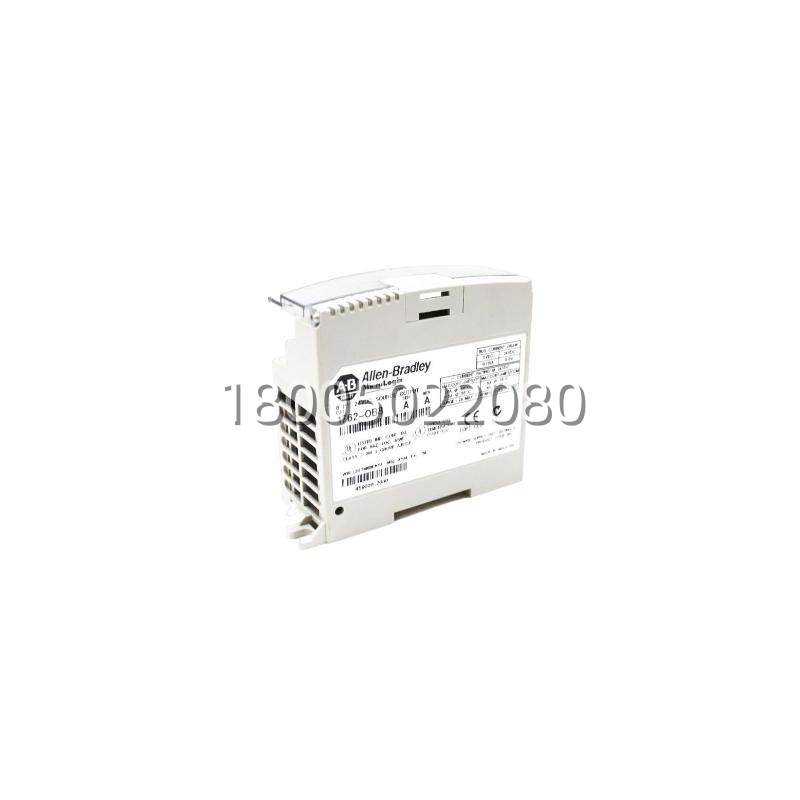

- 型号： 1762-OB8
- 品牌： Allen-Bradley (罗克韦尔自动化)
- 系列： MicroLogix 1200/1400
- 核心功能： 为MicroLogix 1200/1400可扩展控制器增加8路直流输出。
- 成色： 全新原装 (New Surplus)
- 产品类型： 扩展直流输出模块 (晶体管型)
- 关键规格： 8点输出 | 24V DC 漏型输出
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 1762-OB8 |
| 所属系统 | MicroLogix 1200 / 1400 系列扩展I/O |
| 输出点数 | 8 点， 1个公共端 |
| 输出类型 | 晶体管 (Sinking, 漏型) |
| 输出电压范围 | 20.4-26.4 V DC |
| 每点额定电流 | 0.5 A (连续) |
| 每点浪涌电流 | 3.0 A (持续 100 ms) |
| 公共端额定电流 | 4.0 A (8点总和) |
| 通态电压降 | ≤ 1.5 V DC (典型值) |
| 关断漏电流 | ≤ 1.0 mA |
| 响应时间 | 接通延迟 ≤ 50 µs， 关断延迟 ≤ 200 µs |
| 背板电流消耗 | 5V DC: 20 mA (典型)， 24V DC: 5 mA (典型) |
| 工作温度范围 | 0 °C 至 55 °C |
| 状态指示灯 | 每点具备绿色 LED 指示灯 (输出激活时亮起) |
| 保护功能 | 内置电子过流和短路保护 (非熔断型) |
| 扩展方式 | 通过侧边连接器直接与控制器或其他I/O模块级联 |
| 物理宽度 | 约 45 mm |
产品深度介绍 | Product Introduction
当MicroLogix 1200或1400控制器本体的输出点不够用时，旁边挂一个1762-OB8是最直接的扩容方法。它是一个8点的晶体管直流输出模块，设计紧凑，直接卡在控制器或其他扩展模块的侧面，通过侧边的连接器获取电源和信号。它的输出是漏型（NPN）的，也就是说，当内部MOSFET导通时，电流是从负载流向模块内部，再流到公共端（COM）。
每个点0.5安培的带载能力，驱动PLC级别的中间继电器、小功率指示灯或电磁阀的线圈正合适。由于是晶体管输出，开关速度很快（微秒级），适合需要快速点动或脉冲控制的场合，比如控制步进/伺服驱动器的方向脉冲。但晶体管怕过载和短路，好在模块内部有电子保护，检测到异常会自我关断，通常故障消除后能自动恢复，这比烧保险丝方便。接线时，记得把外部24V直流电源的正极接到负载一端，负载另一端接模块输出点，电源的负极则接到模块的公共端。一个公共端管8个点，规划回路时别让总电流超了4安培。
