产品核心摘要
- 型号：1762-L24AWA
- 品牌：Allen-Bradley (罗克韦尔自动化)
- 系列：MicroLogix 1200
- 核心功能：集成 16 点输入和 8 点继电器输出的小型 PLC
- 产品类型：可编程逻辑控制器 (PLC)
- 关键规格：120-240VAC 宽范围供电 | 16 点 DC 输入， 8 点继电器输出 | 集成 RS-232/485 端口
⚠️ 已停产，库存有限
产品深度介绍

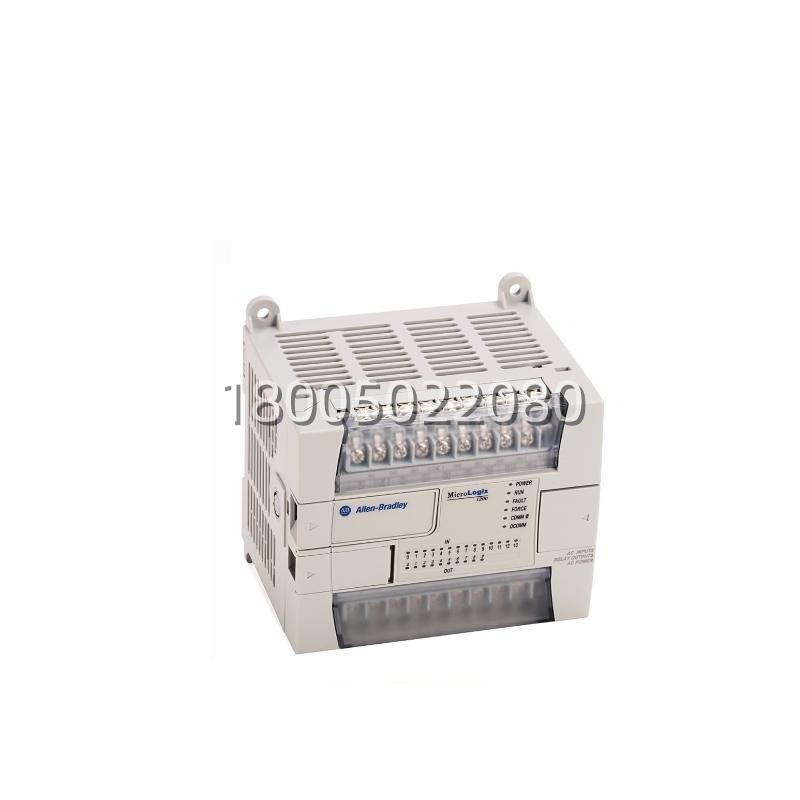

Allen-Bradley 1762-L24AWA 是 MicroLogix 1200 家族里非常经典的一款“一体机”PLC。说它一体，是因为它把 CPU、电源、一定数量的 I/O 点和通讯口都集成在一个紧凑的模块里。用户拿回去，接上电源、接上输入输出的线，用软件编好程，一个独立的小型控制系统就能跑起来。它的供电范围是 120-240VAC，全球大部分地区的工业电压都能直接接，适应性很强。
16 个 24VDC 输入点，能接按钮、传感器；8 个继电器输出点，触点容量是 2A，能直接驱动小型接触器、电磁阀或者指示灯。继电器输出的好处是负载类型灵活，交直流都能接，但寿命不如晶体管输出。它内置了一个串口（RS-232/485），可以用来连接触摸屏、变频器，或者通过 DF1 协议和上位机通讯。在它流行的年代，广泛用于小型包装机、机床控制、简单的传送带和分拣系统。虽然现在已被 Micro800 系列替代，但在大量的存量设备维护中，它依然是关键备件。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1762-L24AWA |
| 产品类型 | 可编程逻辑控制器 (一体式) |
| 额定电源电压 | 120/240 VAC, 50/60 Hz (自动适应) |
| 输入通道 | 16 点， 24 VDC 漏型/源型 (可组态) |
| 输出通道 | 8 点， 继电器输出 (C 型触点) |
| 继电器触点容量 | 2 A @ 30 VDC 或 250 VAC (阻性负载) |
| I/O 状态指示 | 每个输入/输出点有独立的 LED 指示灯 |
| 用户程序内存 | 6 K 字 (典型) |
| 数据内存 | 2 K 字 (典型) |
| 内置通讯端口 | 1 个 RS-232/485 组合端口， 支持 DF1 全双工/半双工、Modbus RTU 从站、ASCII 等协议 |
| 实时时钟 (RTC) | 内置 (通常需要电池 1762-BA， 已集成) |
| 高速计数器 | 支持 (具体数量和频率需参考手册) |
| 脉冲输出 | 不支持 (此型号无晶体管输出) |
| 扩展能力 | 可连接最多 2 个 1762 系列 I/O 扩展模块 |
| 安装方式 | 35 mm DIN 导轨安装 |
| 工作温度范围 | 0 至 55 °C |
| 存储温度范围 | -40 至 85 °C |
| 外形尺寸 (高x宽x深) | 约 150 mm x 100 mm x 80 mm (具体尺寸请以手册为准) |
