产品核心摘要
- 型号：1756-RMC10
- 品牌：Allen-Bradley (罗克韦尔自动化)
- 系列：ControlLogix Redundancy
- 核心功能：连接一对 1756-RM2 冗余模块的多模光纤同步电缆
- 产品类型：光纤跳线/电缆组件
- 关键规格：长度 10 米 | LC-LC 接口 | 50/125 微米多模光纤
- 成色: 全新原装 (New Surplus)， 非翻新
产品深度介绍

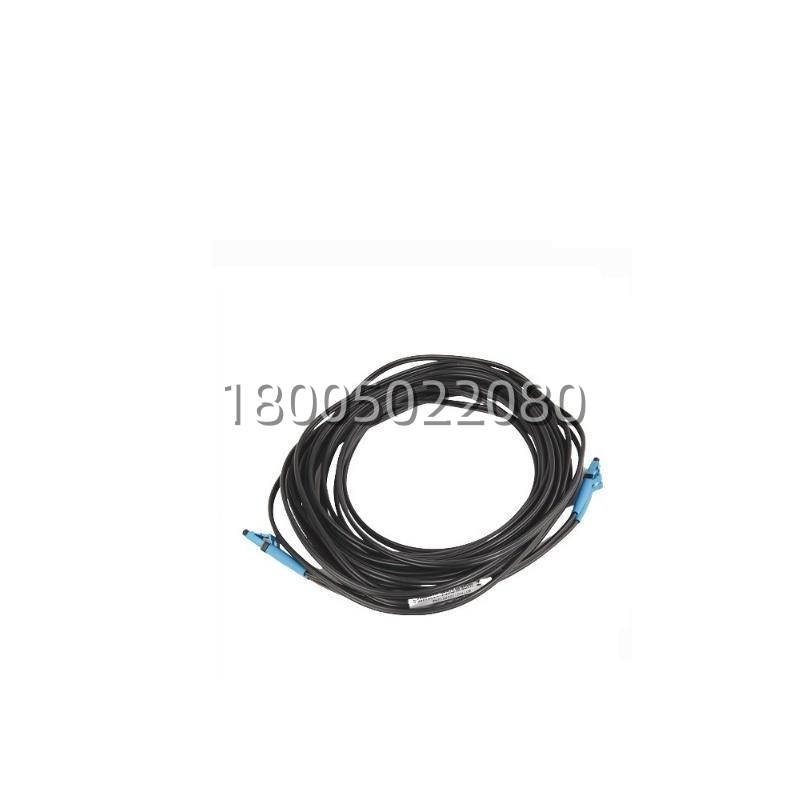

1756-RMC10 这根电缆，是 ControlLogix 冗余系统的“生命线”。它本身不贵，看上去就是一根普通的光纤跳线，两头是蓝色的 LC 接头。但它的作用至关重要——直接连接主、备两个控制机架上的 1756-RM2 冗余同步模块。主控制器所有的运行数据、程序状态，都通过这根电缆里的光信号，以 1Gbps 的速度实时同步到备用控制器。
少了它，RM2 模块就是两个孤立的铁盒子，冗余架构无从谈起。10米的长度是个通用选择，足够应对大多数机柜并排或相邻安装的场景。它用的是 50/125 多模光纤，这个规格和 RM2 模块常用的 SFP 光模块是匹配的。现场安装时，工程师最怕的就是光纤接口被灰尘污染或者弯折半径太小，这根原装跳线出厂头子都带防尘帽，线缆也比较柔韧，就是考虑到机柜内布线的实际情况。记住，它和 RM2 模块是绑定的，采购冗余套件时千万别漏了。
关键技术规格
| 项目 | 规格 |
|---|---|
| 型号 | 1756-RMC10 |
| 产品类型 | 光纤跳线/电缆组件 (Fiber Optic Patch Cable) |
| 主要用途 | 连接两个 1756-RM2 或 1756-RM2XT 冗余同步模块 |
| 接口类型 | 双工 LC 连接器 (两端) |
| 光纤类型 | 50/125 µm 渐变折射率多模光纤 (OM2) |
| 电缆长度 | 10 米 |
| 工作波长 | 通常用于 850 nm 或 1300 nm 窗口 (与所连 SFP 模块匹配) |
| 衰减 | 典型值 ≤ 3.0 dB/km @ 850 nm, ≤ 1.0 dB/km @ 1300 nm |
| 带宽 | 支持高达 1 Gbps 及以上的数据传输速率 |
| 外护套 | 通常为 OFNR (阻燃非导电性) 或类似等级 |
| 弯曲半径 | 最小安装弯曲半径通常为电缆直径的 20 倍 |
| 抗拉强度 | 安装期间可承受一定拉力 (具体值参考原厂说明) |
| 连接器颜色 | 通常为蓝色 (表示多模光纤) |
| 工作温度范围 | 0 至 60 °C (室内安装环境) |
| 存储温度范围 | -40 至 85 °C |
| 兼容性 | 专为配合 1756-RM2 系列冗余模块及相应的 1G SFP 光模块设计 |
| 包装 | 通常单独袋装， 两端连接器带有防尘帽 |
