产品核心摘要 | Product Core Brief

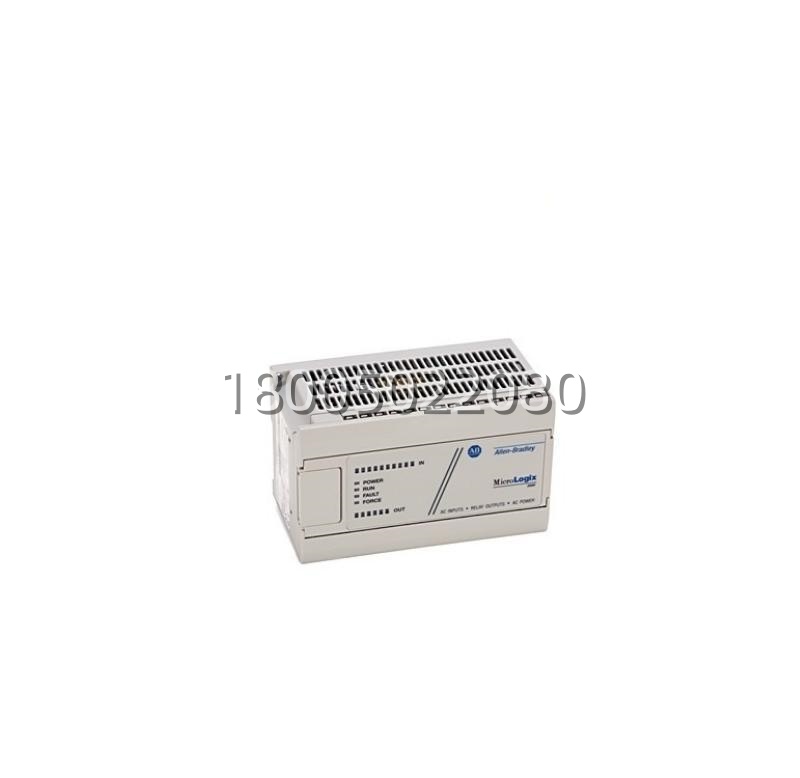

- 型号： 1761-L16AWA
- 品牌： Allen-Bradley (罗克韦尔自动化)
- 系列： MicroLogix 1000
- 核心功能： 集成了CPU、I/O和电源的一体化小型控制器。
- 成色： 全新原装 (New Surplus)
- 产品类型： 一体式微型PLC
- 关键规格： 10点输入 / 6点输出 | 继电器输出 | 120/240V AC 电源
关键技术规格 | Key Technical Specifications
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | 1761-L16AWA |
| 产品系列 | MicroLogix 1000 |
| 控制器类型 | 固定I/O， 不可扩展 |
| 用户程序内存 | 1 K 字 (约 1.7 KB) |
| 数据文件内存 | 256 字 |
| 离散输入点数 | 10 点 (120 V AC) |
| 离散输出点数 | 6 点 (继电器触点) |
| 输出触点容量 | 2 A @ 250 V AC (电阻性负载) |
| 内置高速计数器 | 1 个， 20 kHz 单相 |
| 定时器/计数器 | 总计 64 个 (T4:0 – T4:63) |
| 通讯端口 | 1 个 RS-232 编程口 (DH-485协议) |
| 电源电压 | 120/240 V AC (85-264 V AC, 47-63 Hz) |
| 电源功耗 | 20 VA (最大) |
| 工作温度范围 | 0 °C 至 55 °C |
| 安装方式 | 35 mm DIN 导轨安装或面板螺钉安装 |
| 实时时钟 | 无 |
| 认证 | cULus Listed, CE, ATEX Zone 2 |
产品深度介绍 | Product Introduction
对于一些简单的小型机器，比如包装机的辅助工位、小型传送带或者测试台，你可能不需要一个复杂的模块化系统。Allen-Bradley 1761-L16AWA就是为这类场景设计的“傻瓜式”解决方案。它是一个典型的MicroLogix 1000系列控制器，把所有东西——CPU、电源、10个交流输入点、6个继电器输出点——都塞进了一个巴掌大的塑料壳里。出厂就能用，接线也直观。
它的电源适应性强，120V或240V交流电直接接上就能工作，省了个外部开关电源。6个继电器输出是“干触点”，能灵活控制交流或直流的小功率负载，比如指示灯、电磁阀线圈。1K字的程序内存，编个几十步的顺序控制或者逻辑连锁完全够用。不过，它没法扩展I/O，通讯也只靠一个老式的DH-485串口，想联网得加转换器。在存量设备维护或者对成本极度敏感的小型自动化项目里，它依然有它的用武之地。用这玩意儿，讲究的就是一个简单、直接、皮实。
