关键技术规格 | Key Technical Specifications
| 项目 | 规格/描述 |
|---|---|
| 霍尼韦尔部件号 | 900P01-0001 |

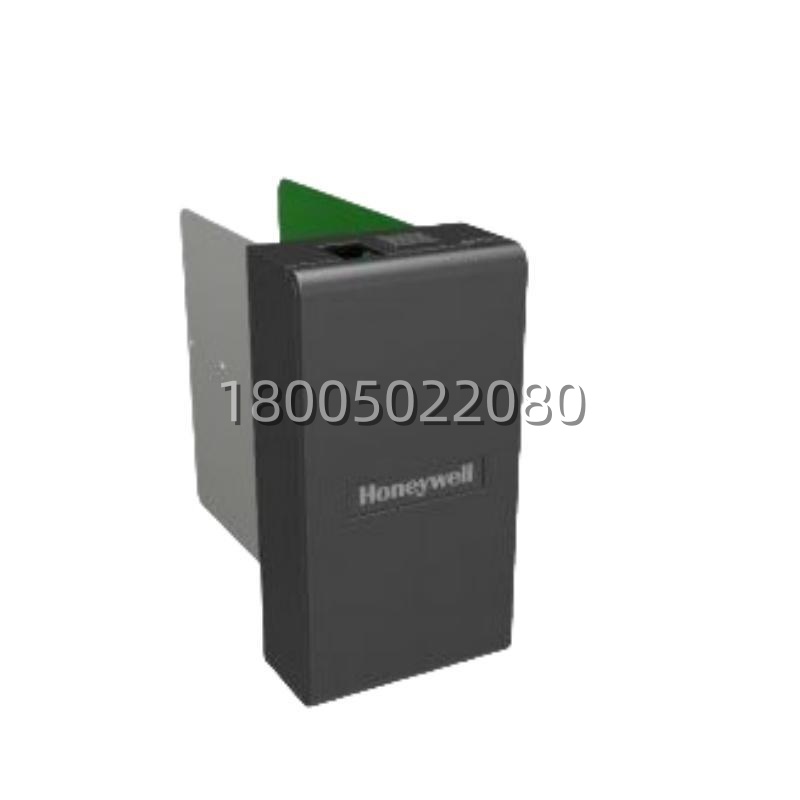

| 产品描述 | HC900 控制器电源模块 |
| 输入电压范围 | 85 – 264 V AC， 47 – 63 Hz (自动适应) |
| 输入电流 | 最大 2.0 A @ 120V AC |
| 输出电压 1 | +5 V DC (为主处理器、数字逻辑、通信接口供电) |
| 输出电流 1 | 6.5 A (最大值， 在 5V 输出) |
| 输出电压 2 | +24 V DC (为 I/O 模块、继电器、现场变送器等供电) |
| 输出电流 2 | 1.0 A (最大值， 在 24V 输出) |
| 总输出功率 | 约 57 W (5V6.5A + 24V1A) |
| 功率因数校正 (PFC) | 有源 PFC， 典型值 >0.95 |
| 效率 | 典型 >80% |
| 保护功能 | 过流保护、过压保护、短路保护、过温保护 |
| 工作温度 | 0 至 60 °C (需考虑降额) |
| 冷却方式 | 自然对流 (无风扇)， 依赖于机箱内空气流动 |
| 状态指示 | 电源良好指示灯 (通常为绿色 LED) |
| 外形尺寸 | 符合 HC900 机架标准尺寸， 安装在控制器机箱左侧或指定槽位 |
| 认证 | cULus Listed, CE Mark, 符合相关 EMI 标准 |
产品深度介绍 | Product Introduction
“当 HC900 控制器的前面板指示灯全灭，或者 I/O 模块间歇性掉线，十有八九是后面这块 900P01-0001 电源板出了问题。” 在 HC900 这个紧凑的混合控制器架构里，这块电源板是绝对的能量核心。它不单单是把交流电变成直流电那么简单，它要为整个系统提供两路独立且稳定的直流电源：一路是精密的 5V，给 CPU、内存和各种通信芯片供电，要求纹波极小；另一路是 24V，给 I/O 模块、继电器输出以及外接的两线制变送器供电，需要有一定的带载和抗冲击能力。
它的设计比较紧凑，靠自然散热。长期在高温环境下满负荷运行，是它最常见的“死因”——先是电解电容鼓包，然后输出电压不稳，最后彻底罢工。前面板那个绿色的“Power OK”灯熄灭，是最直接的报警。更换它不算复杂，但必须先给整个机柜断电，拔掉所有连接到电源板上的直流输出端子排（记住顺序或拍照），再拆下固定螺丝。装新板时，螺丝要拧紧确保良好接地和散热。上电前，最好用万用表量一下输入电压是否正常。它的有源 PFC 功能是个亮点，意味着它对电网的谐波污染小，但在一些老旧电网下，反而可能对电压波动更敏感。作为备件，它的优先级很高，因为没它，整个控制器就是块砖。
