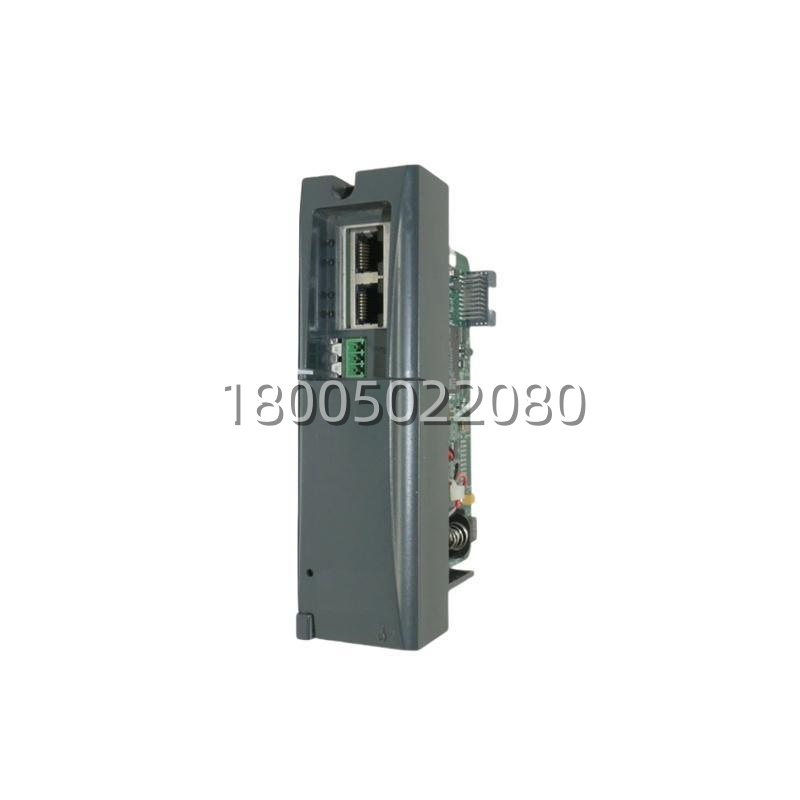

关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 霍尼韦尔部件号 | 900C52-0021 |
| 适用系统 | Honeywell TDC 3000 Distributed Control System (DCS) |
| 目标控制器 | 高性能过程管理器 (HPM)， 先进过程管理器 (APM) 的 I/O 子系统 |
| 模块类型 | 数字量输出 (Digital Output)， 继电器触点型 |
| 输出通道数 | 16 路， 独立继电器触点 |
| 输出形式 | 每个通道为 1 个 Form C (SPDT) 继电器触点： 1 常开 (NO)， 1 常闭 (NC)， 1 公共端 (COM) |
| 触点额定容量 (阻性负载) | 30 V DC: 2.0 A 125 V DC: 0.5 A 120 V AC: 0.5 A (RMS) 240 V AC: 0.25 A (RMS) |
| 电气寿命 | 典型 10^5 次操作 (在额定负载下) |
| 机械寿命 | 典型 10^7 次操作 |
| 输出响应时间 | 接通延迟: 典型 10 ms 关断延迟: 典型 5 ms |
| 输出状态指示 | 每个通道有一个绿色 LED， 指示该通道的逻辑输出状态为“ON”（继电器线圈得电）。注意： 不指示触点实际是否接通负载， 仅指示驱动信号。 |
| 隔离 | 通道间: 500V AC (有效值) 隔离。 通道对逻辑侧: 1500V AC (有效值) 隔离。 |
| 逻辑侧输入 | 接受来自 HPM/APM 控制器的 TTL 电平信号。 |
| 电源需求 | 逻辑电源 (+5V DC) 和继电器线圈驱动电源 (+24V DC) 通过模块背板连接器从 I/O 机笼获取。 |
| 功耗 | 逻辑电源: 典型 100 mA @ +5V DC 线圈驱动电源: 取决于同时动作的通道数， 每通道线圈典型 15-20 mA @ +24V DC |
| 工作温度 | 0°C 至 60°C |
| 连接 | 通过模块前部的 50 针高密度连接器， 连接到专用的现场端子板 (如 900C54-0011 等)。 |
| 安装 | 插入 TDC 3000 HPM/APM 的 I/O 机笼指定槽位。 |
| 诊断功能 | 模块级诊断: 电源监测。 无通道级触点状态或负载故障诊断。 |
| 配套端子板 | 必须使用对应的继电器输出端子板， 如 900C54-0011。 该端子板提供继电器触点到现场接线端子的转接， 通常包含保险丝座。 |
| 备注 | 已停产。 继电器为机电元件， 有使用寿命限制。 高频率开关应用会显著缩短其寿命。 |
产品深度介绍 | Product Core Brief
在 TDC 3000 的 I/O 机笼里，900C52-0021 是负责“对外发令”的模块之一。 它本质上是 16 个微型继电器的集合体。控制器的逻辑运算结果（1 或 0），通过背板总线送来，驱动对应通道的继电器线圈。线圈一得电，其 SPDT 触点就动作，从而利用外部电源，去控制一个现场的 24V DC 电磁阀、一个 220V AC 的报警灯，或者给另一套系统传递一个无源干接点信号。它的核心价值是灵活的负载兼容性和电气隔离——因为每个通道都是独立的继电器，所以你可以在同一个模块上混用直流和交流负载，只要不超触点容量就行，而且现场侧的干扰很难通过继电器触点串回敏感的 DCS 系统。
使用它，必须理解其架构的“两层”结构。模块本身（900C52-0021）只提供继电器和驱动电路，它通过一个 50 针的排线，连接到专用的现场端子板（如 900C54-0011） 上。所有的现场接线，都是接在端子板上的螺丝端子上。这种设计利于维护：模块故障了，可以拔出模块更换，而不用动现场上百根线；反之，现场端子烧了，也可以只换端子板。它的最大弱点是继电器的机械寿命。如果一个输出点每分钟动作几十次（比如一个快速的脉冲信号），它的继电器可能几个月就报废了。所以，它适合驱动那些动作不频繁的负载，比如泵的启停、大阀的开闭、状态指示。对于需要高频输出的场合，应选用晶体管输出模块。
