关键技术规格 | Key Technical Specifications
| 参数项 | 规格/说明 |
|---|---|
| 西门子订货号 | 6ES5505-7MA03 (通用简称: 505-7MA03 或 505-7003) |
| 适用 PLC 系统 | SIMATIC S5-115U (需安装在 S5-115U 机架) |
| 模块功能 | 单通道高速计数器/频率测量模块 |
| 计数器数量 | 1 个双向计数器 (可逆计数) |
| 计数/频率范围 | 最大 500 kHz (差分输入， RS422 电平) 最大 200 kHz (单端输入， 24 VDC) |
| 计数模式 | 连续计数， 单次计数， 周期计数 |
| 测量功能 | 频率测量 (F)， 转速测量 (n)， 周期测量 (T) |
| 输入信号类型 | 支持 24V 脉冲 (单端)， 5V 差分 (RS422)， 或编码器信号 (A, B, N) |
| 输入滤波器 | 可软件选择 (适应不同信号频率) |
| 比较功能 | 集成 2 个可设定比较值， 可触发硬件中断和输出响应 |
| 数字量输出 | 1 个快速响应输出 (用于比较结果输出或门控)， 24 VDC / 0.5 A |
| 中断能力 | 支持多种硬件中断 (如上溢/下溢、比较匹配、外部门控等) |
| 编程接口 | 通过 S5 PLC 的 I/O 映像区进行参数设置和数据交换， 需在 S5 编程软件 (如 STEP 5) 中配置 |
| 状态指示 | 多个 LED 指示灯显示模块就绪、计数方向、比较输出、错误状态等 |
| 前连接器 | 20 针可拆卸螺钉端子块 |
| 工作温度 | 0°C 至 +60°C |
| 主要应用 | 高速生产线产品计数， 电机转速测量， 长度测量， 定位系统中的辅助反馈 |
| 重要性 | 此类专用模块的故障将直接导致依赖高速计数的工艺功能 (如定长切割) 失效。 |
产品深度介绍 | Product Introduction

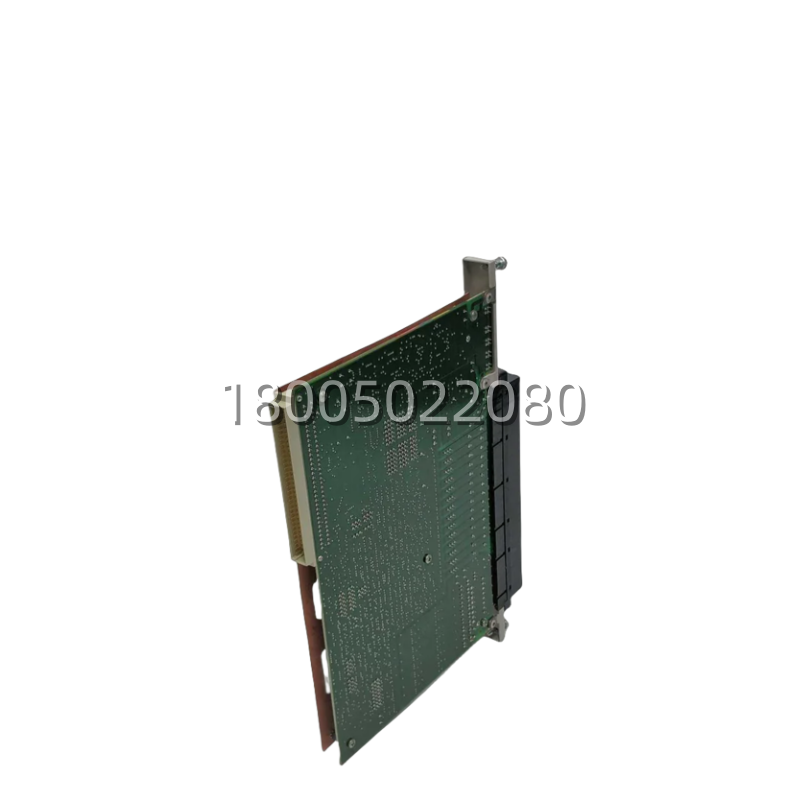

6ES5505-7MA03 (俗称 505-7003) 是西门子 SIMATIC S5-115U 可编程控制器系统中的一款专用功能模块，其核心是为这个已停产的控制平台提供高速计数与频率测量能力。在自动化功能分层中，它属于“工艺级”I/O，与处理开关量和模拟量的标准模块不同，其内部集成专用计数芯片和高速输入电路，旨在直接处理来自增量式编码器、接近开关或光栅尺的高频脉冲序列。它的设计目标是分担 CPU 的实时性负担——主 PLC 以毫秒级扫描周期处理逻辑，而 500 kHz 的脉冲信号由该模块硬件实时计数、比较，仅在特定事件（如计数值到达、测量完成）时通过中断通知 CPU，从而实现了对高速过程的精确捕捉与控制。
从技术遗产角度看，这款模块代表了 PLC 从纯逻辑控制向工艺集成演进的早期形态。在当时的纺织、包装、线材加工行业中，它是实现定长切断、速度同步等关键功能的核心硬件。与今天集成在 CPU 或通过工艺模块实现的功能相比，它需要复杂的软件配置和直接的 I/O 地址编程，对工程师的要求更高。如今，它的全部价值在于“维持既有资产运行”。对于仍在服役的 S5-115U 系统，此模块一旦故障，其替代品极为稀缺。采购原装备件不仅是为了硬件替换，更是为了确保模块内部的固件逻辑、中断响应时序与原有控制系统软件完全匹配——任何微小的差异都可能导致看似能计数、但工艺节拍出现微妙偏移的隐性故障，这在连续生产中可能是灾难性的。
