产品核心摘要 | Product Core Brief

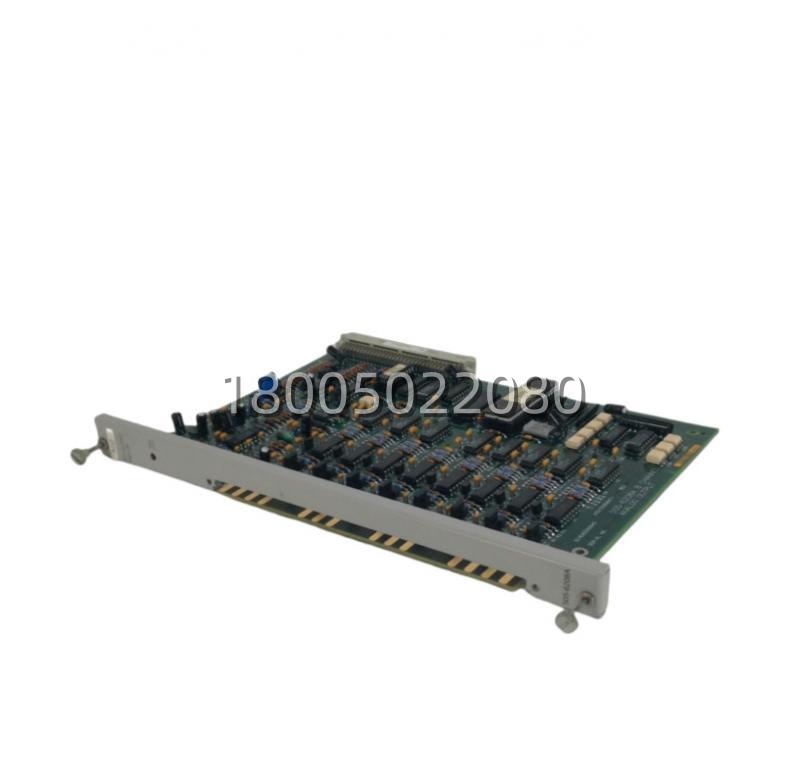

- 型号 (Model): 505-6208
- 品牌 (Brand): 西门子 (SIEMENS)
- 系列 (Series): SIMATIC S5-115U
- 核心功能 (Core Function): 为 SIMATIC S5-115U 可编程控制器提供 16 通道数字量晶体管输出，用于驱动直流电磁阀、指示灯、继电器等负载。
- 产品类型 (Type): 数字量输出模块
- 关键规格 (Key Specs): 16 通道， 24V DC 输出， 每通道 0.5A
- 成色: 全新原装 (New Surplus)，非翻新
- ⚠️ 注意：此为已停产的 SIMATIC S5 系列模块，适用于存量系统维护。
关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 西门子订货号 | 6ES5 505-8UA13 (常见标识， 505-6208为模块本体型号) |
| 模块型号 | 505-6208 |
| 适用系统 | SIMATIC S5-115U 可编程控制器 |
| 输出类型 | 晶体管， 正极切换 (Sourcing) |
| 输出通道数 | 16 路 |
| 额定输出电压 | 24 V DC (20.4 V DC 至 28.8 V DC) |
| 额定输出电流 | 每通道 0.5 A (电阻性负载) |
| 每通道最大冲击电流 | 1 A (持续 100 ms) |
| 每组最大电流 | 模块通常 8 通道为一组， 每组最大电流 2 A (4 A 峰值) |
| 模块总输出电流 | 最大 4 A (连续) |
| 输出短路保护 | 电子式短路保护， 通常为分组保护 (如 4 通道一组)。短路时， 该组所有输出关闭， 模块报告故障。 |
| 响应时间 | 开通延迟: 典型 ≤ 1 ms 关断延迟: 典型 ≤ 1 ms |
| 最小负载电流 | 通常 5 mA (用于保证可靠的关断状态) |
| 输出状态指示 | 每个通道有一个绿色 LED， 指示内部驱动电路已激活 (有输出电压)。 |
| 隔离 | 通道组与背板总线之间光电隔离。组内通道通常不隔离。 |
| 地址分配 | 在 S5-115U 机架中占用 2 个字节 (16位) 的输出地址。通道与输出位的对应关系固定。 |
| 电源需求 | 模块自身工作电源由 S5 背板总线提供。负载电源 (L+) 必须外部单独提供 24V DC。 |
| 功耗 | 典型 1.5 W (模块自身) + 负载总功耗 |
| 工作温度 | 0°C 至 60°C |
| 状态指示 | 模块通常有电源指示灯 (PWR) 和组故障指示灯 (如 GF)。 |
| 连接 | 通过模块前部的 40 针前连接器 (需配合专用端子模块) 连接现场负载。 |
| 物理尺寸 | 标准 S5 单宽模块 (约 25mm 宽) |
| 编程软件 | 西门子 STEP 5 |
| 备注 | 已停产超过 20 年。市场上流通的均为库存新件或拆机件。诊断功能有限， 通常只有分组短路保护。 |
产品深度介绍 | Product Core Brief
在 S5-115U 的机架上，505-6208 是负责“动手”的那一位。 它把控制器逻辑运算出的“0”和“1”，变成实实在在的 24V 直流电，去推动现场的电磁阀动作、指示灯亮起。作为一款典型的早期晶体管输出模块，它的设计思路是简单直接：16 个通道，每个都能提供 0.5A 的电流，通断速度快（毫秒级），没有机械磨损，寿命长。和继电器输出模块比，它更适合需要频繁动作的场合。
使用它，有两个关键点必须吃透。第一是“正极切换”：模块内部的开关管连接在 24V+ 上。当你给一个输出点置“1”，这个点子的内部开关就闭合，把外接的 24V+ 电源引到输出端子上。所以，你的负载（比如电磁阀线圈）必须接在这个输出端子和 24V- (M) 之间。第二是分组保护：它的短路保护不是每通道独立的，通常是 4 个或 8 个通道一组。一旦这组里任何一个输出短路，保护电路会动作，导致这整组的输出全部切断，并且模块上的故障灯会亮。这虽然不如单点诊断精细，但在当时是可靠的成本权衡。现在找它，纯粹是为了让那些老设备“动”起来。换上去之前，务必确认外部线路没有短路，否则新模块一上电就可能“牺牲”。
