Schneider 490NRP25300 光纤模块 | 网络延伸与隔离设备



关键技术规格 | Key Technical Specifications

参数项	规格/说明
施耐德型号	490NRP25300
适用系统	Modicon Quantum 自动化平台
核心功能	光纤中继器 (Fiber Optic Repeater)， 实现双绞线 (RIO/S908) 信号与光纤信号之间的双向转换
网络兼容性	与 Modicon Quantum 的远程 I/O 网络兼容， 如 RIO (Remote I/O)， S908 等
光纤接口	2 个光纤端口 (通常为 ST 或 BFOC/2.5 类型)， 支持点对点或中继连接
电信号接口	通过可拆卸的端子块连接， 接入 RIO 同轴电缆或双绞线网络
光纤类型	通常支持多模光纤 (62.5/125 µm 或 50/125 µm)， 具体波长 (如 820 nm) 需参考手册
传输距离	使用多模光纤时， 典型距离可达数公里 (如 2-4 km)， 远超铜缆的数百米限制
电源要求	24 VDC (通常通过端子块或独立的电源模块供电)
状态指示	LED 指示灯用于显示电源、电口链路状态、光口链路状态、数据传输活动及错误
电气隔离	提供光纤通道与铜缆通道之间的完全电气隔离， 消除地环路干扰和电势差影响
安装方式	标准 DIN 导轨安装
工作温度	0°C 至 +60°C
主要用途	1. 扩展距离：将远程 I/O 网络的覆盖范围延伸至数公里外。 2. 增强抗扰度：穿越强电磁干扰 (EMI) 区域， 如高压变电站、变频器密集区。 3. 电气隔离：连接不同接地电位的控制柜， 防止接地环路电流损坏设备。 4. 提高安全性：光纤本身不辐射信号， 适用于防爆或有安全要求的区域。
备注	此模块为系统网络组件， 需成对或与支持光纤的 Quantum 主站/从站模块配合使用。



产品深度介绍 | Product Introduction

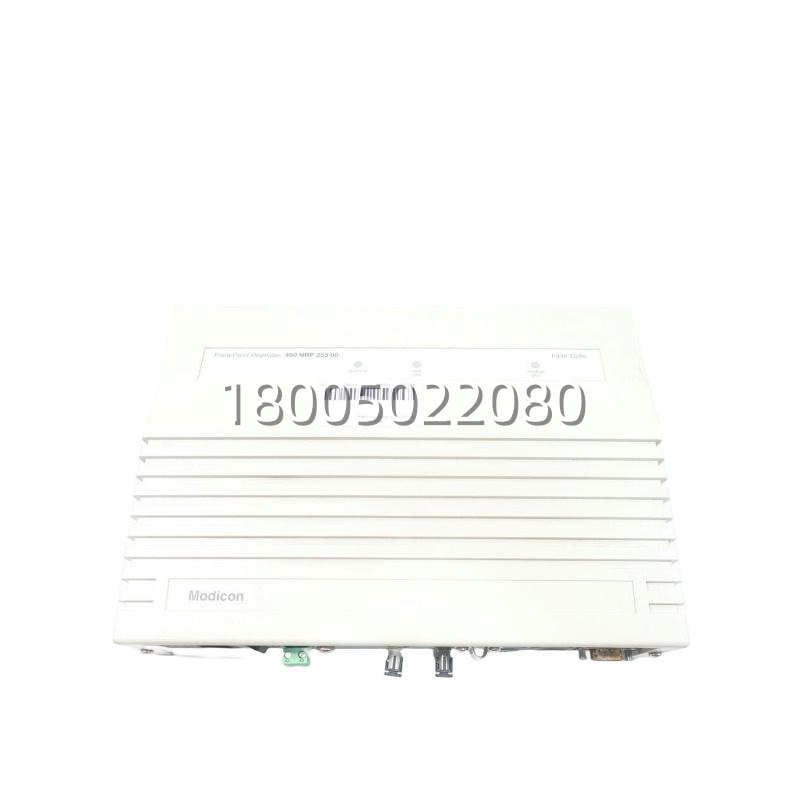

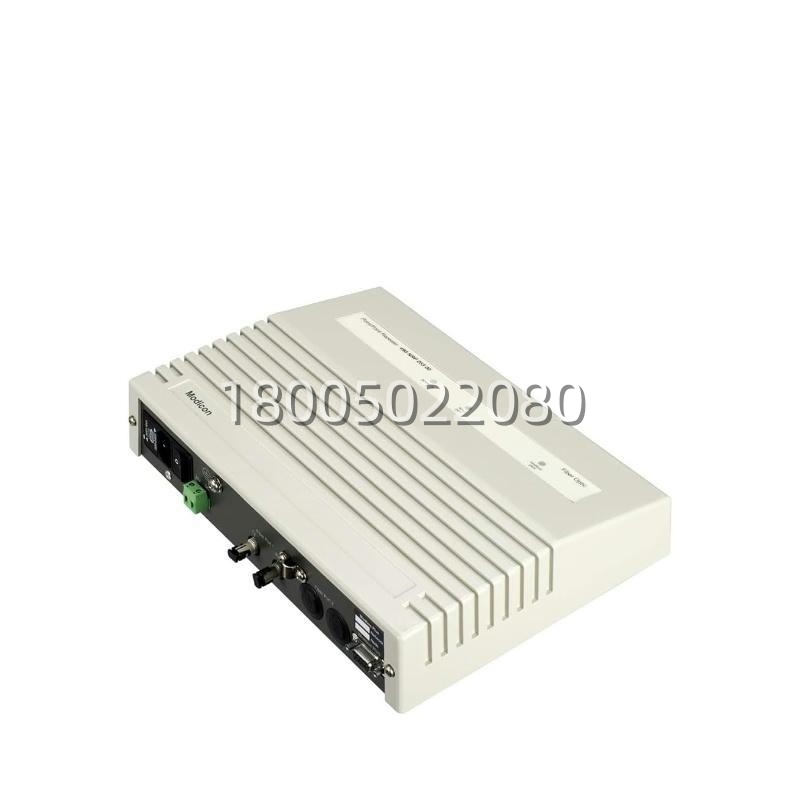

490NRP25300 是施耐德电气为 Modicon Quantum PLC 系统设计的一款关键网络基础设施组件——光纤中继器。在 Quantum 的分布式 I/O 架构中，远程 I/O 分站 (Drop) 通常通过同轴电缆或屏蔽双绞线（遵循 RIO 或 S908 协议）与主控制器连接，标准铜缆的传输距离受限于百米级，且易受电磁干扰。490NRP25300 的核心作用，便是在铜缆网络的某个节点插入这个“翻译官”，将电信号脉冲转换为光信号脉冲通过光纤传输，在另一端再转换回电信号。这个过程不仅解决了长距离传输的衰减问题，更关键的是，利用光纤固有的抗电磁干扰 (EMI)、防雷击和完全电气隔离的特性，构建了一条极其可靠的物理层通信通道。

从系统设计和可靠性工程角度看，此模块的价值在于“化解物理层风险”。在大型工厂、污水处理厂或矿山，控制器与远程 I/O 站之间常常需要穿越充满变频器、大功率电机或高压线路的区域，或者距离超过一公里。直接敷设铜缆面临信号质量劣化和设备损坏的高风险。部署 490NRP25300 光纤中继器，相当于为关键控制数据建立了一条“专属高速公路”，与动力电缆彻底分道扬镳。其双光口设计允许灵活的拓扑结构，如点对点直连或通过多个中继器级联。但需注意，它本身不处理网络协议，只进行物理层信号转换，因此网络拓扑、站地址配置和终端电阻等逻辑设置仍需在 Quantum 的配置软件（如 Concept 或 Unity）中完成。它的故障通常表现为通信链路中断，诊断依赖其面板上丰富的状态指示灯。



如果你的 Quantum PLC 柜子和远处的 I/O 站之间隔着一大片厂区，或者中间全是变频柜，信号线老是受干扰丢数据，那 490NRP25300 这个“光转电”的小盒子就是救星。它一头接原来的铜缆网络，另一头出两根光纤（一收一发），一下子就把通信距离从几百米拉到了几公里，而且再也不怕旁边的电机启停干扰了。

这东西通常要成对使用：在控制室这边的 I/O 主站或适配器后面接一个，在远处 I/O 站前面再接一个。光纤一插，两个柜子之间就只剩下光了，没有电的联系，彻底解决了两个地方地电位不一样打坏模块的问题。接线的时候注意看好标签，电口那边的 +/- 和数据 A/B 别接反，光口那边 TX 和 RX 要对调（即一个的 TX 接另一个的 RX）。指示灯很全，哪个灯不亮基本就知道是电源问题、电链路断了还是光链路断了，排查起来比猜通信干扰容易得多。
