关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 产品型号 | 440G-T27127 |
| 产品描述 | TLS-2GD2 |
| 产品类型 | Tongue-operated Safety Lock (舌簧式安全锁) |
| 工作模式 | Power-to-Lock (通电上锁)：线圈通电时，锁舌伸出并保持上锁状态。断电时，锁舌在弹簧作用下缩回解锁。 |
| 安全触点 | 2 个强制断开的常闭 (NC) 触点，符合 EN 60947-5-1 和 IEC 60947-5-1 标准，用于连接安全回路。 |
| 监控触点 | 1 个常开 (NO) 触点，用于锁舌位置反馈（可指示“已上锁”状态）。 |
| 锁舌保持力 | 3000 N (额定值)，提供高强度的机械锁止。 |
| 操作电压 (线圈) | 通常为 24 VDC (具体以实物铭牌或手册为准，常见为 20-30 VDC)。 |
| 额定电流 (触点) | 安全触点：通常 4-6 A，用于控制安全继电器或安全PLC输入。 |
| 防护等级 | IP67 (外壳)，适用于存在粉尘、喷水冲洗的工业环境。 |
| 材料 | 外壳通常为高强度塑料或不锈钢，锁舌为硬化钢。 |

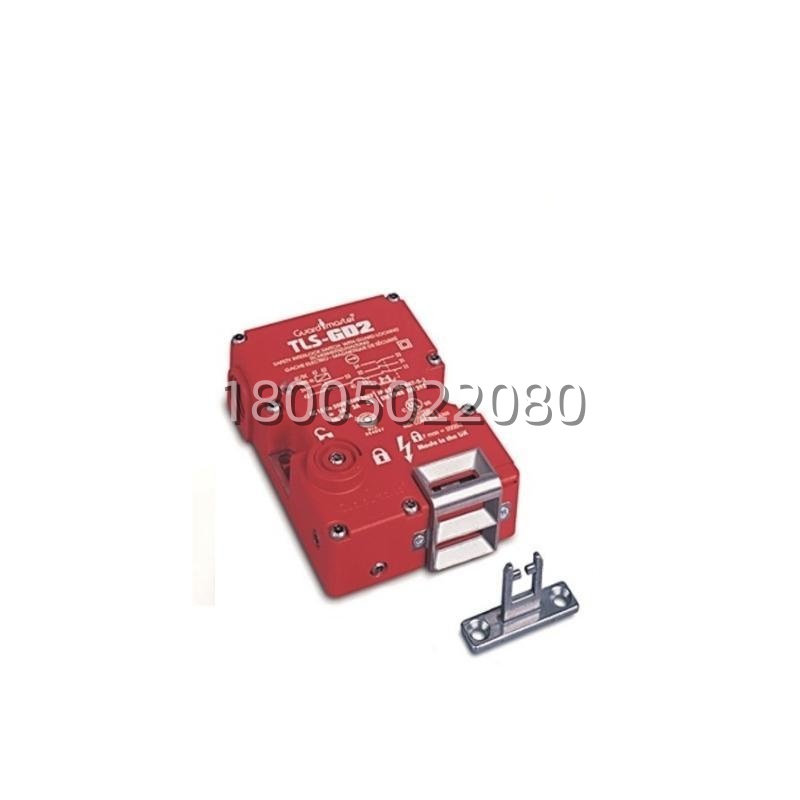

| 安装方式 | 需与配套的撞舌 (Actuator) 配合使用。开关本体安装在静止门框，撞舌安装在活动门上。 |
| 接线方式 | 通过 M12 接插件或接线端子连接（取决于具体型号变体）。 |
| 安全等级 | 符合 ISO 13849-1 性能等级 d 和 IEC 61508 SIL 2 要求，适用于 Cat. 3 / PL d 的安全应用。 |
| 工作温度 | -25°C 至 +70°C |
| 机械寿命 | >1,000,000 次循环 |
| 电气寿命 | >100,000 次循环 (在额定负载下) |
| 认证 | CE, cULus, TÜV 等。 |
| 配套附件 | 必须搭配对应的撞舌 (如 440G-A27127) 使用。 |
| 备注 | “Power-to-Lock” 是断电解锁 (Fail-Safe) 设计，意味着在断电或故障时自动解锁，防止人员被困。 |
产品深度介绍 | Product Introduction (三版)
开篇 (策略 B: 技术定位直入): 在安全等级要求达到 PL d / Cat. 3 的机器防护中，简单的门磁开关不再够用。TLS-2GD2 这类“通电上锁”型安全门锁，将电气监控与机械锁止结合，其核心逻辑是：只有安全条件满足（如设备完全停止），控制回路才会给锁具线圈供电使其上锁，从而阻止门在危险状态下被打开；而任何断电（包括急停、安全回路触发）都会导致立即解锁。
从硬件上看，它的 3000 N 保持力足以抵抗人为的强行开启。两个强制断开常闭触点串联接入安全继电器，是标准做法。那个额外的常开监控触点很有用——你可以用它点亮一个“门已锁好”的指示灯，或者反馈给 PLC 用于逻辑互锁。现场安装时，开关本体与撞舌的对准精度是关键，偏差过大会导致锁舌无法完全伸入或磨损加剧。一个常见的应用误区是将其电源直接接到普通 24V 上，这会导致门一关就锁死，正确的接法是通过安全继电器或安全 PLC 的安全输出点来控制其线圈电源，实现“安全上锁”。
