关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| VIPA 订货号 | 315-2DP01 |
| CPU 名称 | CPU315DPm |
| 产品线 | VIPA System 300V (兼容 SIMATIC S7-300) |
| 处理器/主频 | 高速 RISC 处理器， 266 MHz |
| 工作内存 | 384 KB (用于程序、数据) |
| 装载内存 | 微存储卡 (MMC) 插槽， 支持最高 8 MB MMC 卡 |
| 位指令执行时间 | 0.014 µs |
| 字指令执行时间 | 0.025 µs |
| 定点数运算时间 | 0.05 µs |
| 浮点数运算时间 | 0.45 µs |
| 集成接口 1 | MPI/DP 接口 (X1): – 作为 MPI 主站， 最高 12 Mbps。 – 作为 PROFIBUS-DP 主站， 最高 12 Mbps。 – 编程接口。 |
| 集成接口 2 | DP 主站接口 (X2): – 作为第二个 PROFIBUS-DP 主站， 最高 12 Mbps。 |
| I/O 地址区 | 最大 2048 字节输入 / 2048 字节输出 |
| 过程映像区 | 256 字节输入 / 256 字节输出 (可组态) |
| 位存储器 (M) | 4096 字节 |
| 定时器 (T) | 256 个 |
| 计数器 (C) | 256 个 |
| 块资源 | 最大 2048 个块 (OB, FB, FC, DB)， 嵌套深度 16 级 |
| 时钟 | 集成硬件时钟 (有备份电池或超级电容缓冲) |
| 编程软件 | 西门子 STEP 7 V5.x (完全兼容， 使用西门子 CPU315-2 DP 的硬件配置文件)。 |
| 编程语言 | 支持 LAD, FBD, STL, SCL, GRAPH 等 (在 STEP 7 中)。 |
| 电源需求 | 24V DC (通过 S7-300 背板总线获取) |
| 功耗 | 典型 2.5 A (来自 24V 负载电源) |
| 工作温度 | 0°C 至 60°C |
| 状态与故障 LED | SF, BF1, BF2, RUN, STOP, FRCE, MAINT |
| 物理尺寸 (WxHxD) | 40 mm x 125 mm x 130 mm (标准 S7-300 尺寸) |
| 安装 | 标准 S7-300 DIN 导轨安装 |
产品深度介绍 | Product Core Brief

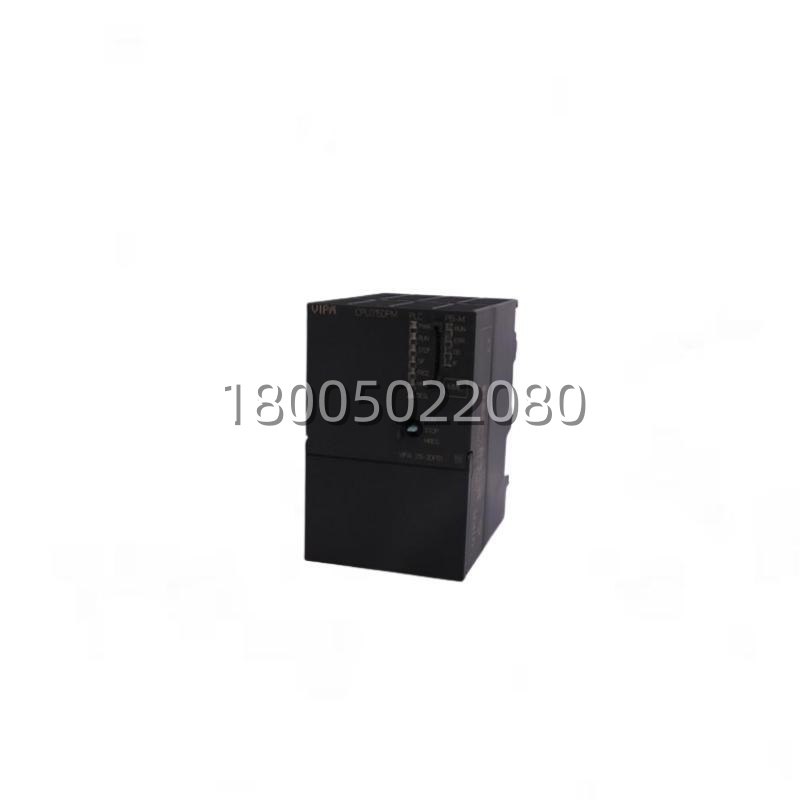

“长得像，用起来也一样”——这是对 VIPA CPU315DPm 最贴切的描述。 这块 315-2DP01 CPU 模块，是 VIPA 公司针对西门子 S7-300 平台推出的高性能、高兼容性替代方案。它的目标是让你感觉不到差异：你可以用原版的西门子 STEP 7 编程软件（V5.3 及以上），在硬件组态里选择“CPU 315-2 DP”，然后像对待西门子原装 CPU 一样下载程序、监控、诊断。其硬件接口、安装尺寸、LED 指示灯布局都与西门子对应型号几乎一致。但它的内核更强：266MHz 的主频和 0.014µs 的位指令时间，让它的实际运行速度远超同期的西门子 315-2 DP。
这种“兼容”带来了巨大的灵活性。比如，当原装的西门子 315-2 DP 停产或交期过长时，它可以作为直接替换的备件，原有程序通常无需修改即可运行。或者在新项目中，它可以作为一个高性价比的西门子生态方案。但“兼容”不等于“完全相同”。最关键的区别在于启动特性：VIPA CPU 通常没有“钥匙开关”，其启动模式（暖启动/冷启动）完全由软件中的 OB 设置决定。另外，其诊断缓冲区内容和某些系统状态位可能与西门子有细微差别，深度依赖这些细节的程序在移植时可能需要小范围测试。
