关键技术规格 | Key Technical Specifications
| 参数项 | 规格/描述 |
|---|---|
| 产品型号 | 240-1CA00 |
| 模块名称 | CP240 (通信处理器 240) |
| 支持的现场总线 | PROFIBUS DP (符合 EN 50170 标准) |
| 工作模式 | 可配置为 DP 主站 (Master) 或 DP 从站 (Slave) |
| 传输速率 | 9.6 kbps 至 12 Mbps，自动检测和设置 |
| 物理接口 | 1x 9 针 D-Sub 母头 (RS-485)，用于 PROFIBUS DP 网络 |
| 连接数 | 作为主站时，最多可连接 124 个 DP 从站 (实际受 PLC 背板负载和内存限制) |
| 数据交换区 | 作为主站时，最大 244 字节输入/244 字节输出 每从站 (典型值)；总数据量取决于 PLC CPU 型号。 |
| 隔离 | 通信接口与背板总线之间光电隔离 |
| 供电 | 通过 VIPA 系统背板 (5 VDC) 取电，无需外部 24V 电源。 |
| 功耗 | 典型 0.8 W |
| 工作温度 | 0 °C 至 +60 °C |
| 存储温度 | -40 °C 至 +70 °C |
| 相对湿度 | 10% 至 95% (无凝露) |
| 指示灯 (LED) | RUN/STOP (运行/停止)， BUSF (总线故障)， SF (系统故障)， 端口状态灯等 |
| 支持的 VIPA CPU | 与 System 200V, 300V, 500V 系列的所有 SPEED7 CPU 兼容 (如 CPU 2xxS, 3xxS, 5xxS)。 |
| 安装 | 标准 S7-300 兼容尺寸，可插入 VIPA 的通用安装导轨和机架。 |
| 组态软件 | 使用 VIPA 的 SPEED7 Studio 或西门子 STEP 7 (需安装 VIPA 的 GSD/ HSP 文件) 进行硬件组态和参数设置。 |
| GSD 文件 | 需要导入对应的 GSD 文件 (Vipa_08xx.gsd) 以便在 STEP 7 或其他主站系统中将其识别为从站。 |
| 备注 | 此模块是 VIPA 实现与西门子 S7-300/400 系统及其他 PROFIBUS DP 设备互联的关键组件。 |
产品深度介绍 | Product Introduction (三版)

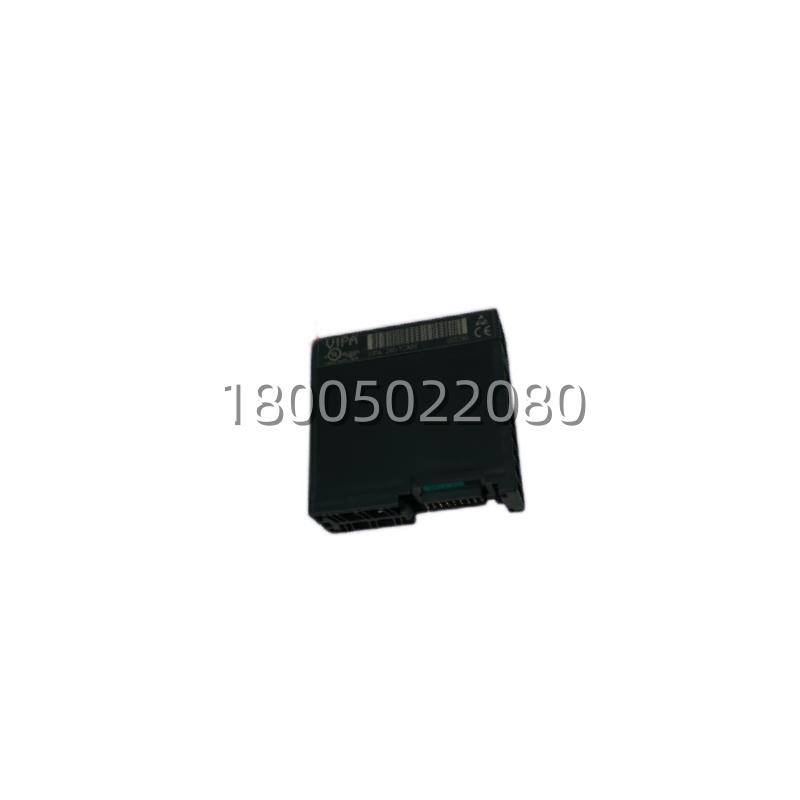

开篇 (策略 C: 对比引出): 在西门子 S7-300 的生态里，CP 342-5 是经典的 PROFIBUS DP 通信处理器。而 VIPA 的 240-1CA00 (CP240) 提供了一个功能对等、硬件兼容的替代选择，核心价值在于为使用 VIPA SPEED7 CPU 的系统打开了接入庞大 PROFIBUS DP 设备网络的大门。
它的硬件是标准 S7-300 尺寸，可以直接插在 VIPA 的背板上。功能上，它既能当主站去管理一堆 DP 从站（比如远程 I/O、变频器），也能当从站，让自己被上一级西门子 S7-400 或第三方主站管理。现场调试时，最关键的步骤不是接线，而是软件里的 GSD 文件安装和参数分配。在 STEP 7 里，你需要导入 VIPA 提供的 GSD 文件，才能正确识别和组态它。它的稳定性不错，但在复杂网络里，如果出现 BUSF 灯闪烁，排查顺序通常是：终端电阻、站点地址冲突、电缆屏蔽和接地——这些是 PROFIBUS 网络的通用纪律。
开篇 (策略 B: 技术定位直入): 简单说，VIPA CP240 就是给 VIPA 的 PLC（长得像 S7-300 那种）加了个 PROFIBUS DP 网口的模块。有了它，你的 VIPA PLC 就能跟现场一大堆支持 DP 的设备（像西门子的 ET200、各种仪表、驱动器）聊天了。
这个模块两头通吃：可以设成“主站”，让它当老大，去管下面的从站；也可以设成“从站”，让它听别的老大（比如一台大型西门子 PLC）指挥。用的时候，硬件上好办，插到 PLC 右边的槽位上就行。真正的功夫在软件里：你得在编程软件（SPEED7 Studio 或 STEP 7）里，把它像普通模块一样组态进去，设置好地址和工作模式。如果当从站，还得在主站的项目里安装一个叫“GSD”的小文件，主站才能认得它。DP 头要拧好，终端电阻要打到 ON，这些都是老生常谈但必须检查的。
开篇 (策略 A: 场景痛点切入): 当你有一个基于 VIPA 高性能 SPEED7 CPU 的控制系统，但需要集成来自西门子或其他供应商、仅支持 PROFIBUS DP 的分布式 I/O 或专用设备时，240-1CA00 CP240 模块是必不可少的桥梁。它解决了 VIPA 系统在存量巨大的 PROFIBUS 现场网络中的互操作性问题。
