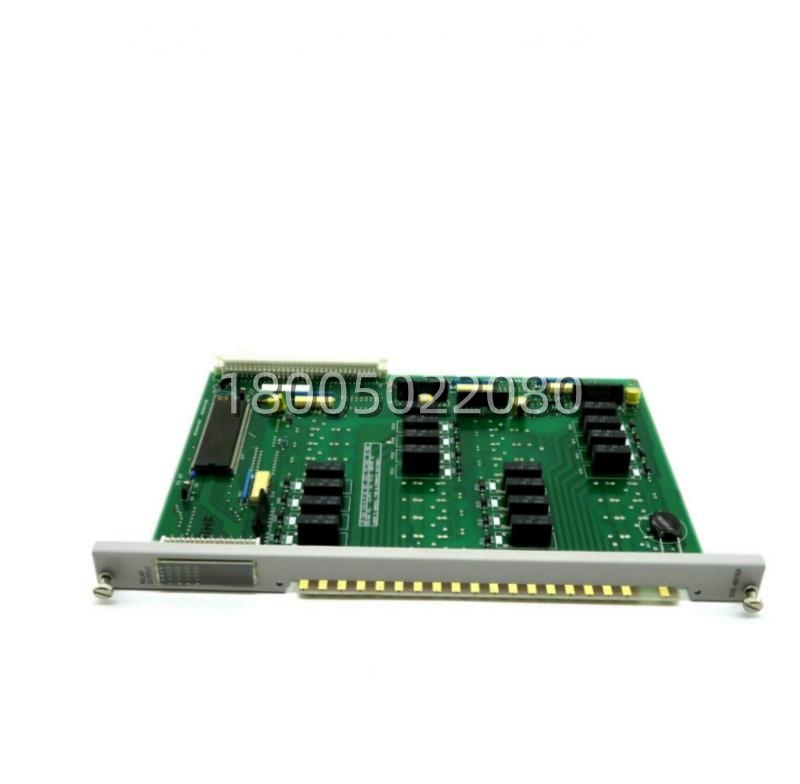

505-4916a_siemens_relay_output_module 产品概述
在自动化控制柜里，PLC的CPU运筹帷幄，但最终让电机转起来、让气缸动起来、让灯亮起来的，得靠实实在在的“开关”去接通电源。这个“开关”的角色，常常由像西门子 505-4916A 这样的数字量继电器输出模块来扮演。它是西门子SIMATIC系列可编程逻辑控制器 (PLC) 的标准数字量输出 (DQ) 模块，属于其庞大且模块化的I/O系统的重要组成部分。
您可以把 西门子 505-4916A 看作是控制系统的“末梢神经”和“效应器”。它的工作流程非常清晰：PLC的用户程序经过扫描周期计算，决定某个输出点（比如Q0.0）应该是“1”（通电）还是“0”（断电）。这个“1/0”的电子信号通过PLC的背板总线，传递到 505-4916A 模块对应的通道。模块内部，这个信号首先经过光耦隔离，然后驱动一个小型继电器的线圈。线圈得电后，吸合其控制的大功率机械触点。这个机械触点一端连接现场电源（L），另一端连接负载（如接触器线圈）。触点闭合，电路导通，负载得电工作；触点断开，负载失电停止。继电器输出的最大优势在于其“负载适应性极强”。由于是机械触点隔离，它几乎可以开关任何类型的负载——交流220V的接触器、直流24V的电磁阀、110V的指示灯，只要在其触点容量（电流、电压）范围内，都可以直接驱动，无需担心极性、类型不匹配。这为系统设计带来了巨大的灵活性。505-4916A 通常用于控制那些不需要极高开关频率（继电器寿命有限），但对负载类型和电压有复杂要求的场合。在S7-1200、S7-1500等中小型PLC系统中，它是构建通用输出回路的经济、可靠之选，将PLC的“软”逻辑，完美地转化为现场设备的“硬”动作。
505-4916a_siemens_relay_output_module 技术规格
产品型号：505-4916A
制造商：西门子 (Siemens)
产品类型：数字量继电器输出模块
适用系统：SIMATIC S7-1200， S7-1500， ET 200MP 等系列
输出点数：常见有4点、8点、16点等规格 (需查证此具体型号点数)
输出类型：继电器常开触点 (SPDT 或 SPST-NO 可能)
触点容量：
- 电阻性负载：最大 2 A
- 电感性负载 (@cos φ=0.4)：最大 0.5 A
- 灯负载：最大 100 W
额定电压：
- 最大 250 V AC
- 最大 30 V DC
电气隔离：
- 通道与背板逻辑之间：光电隔离
- 通道之间：通常不隔离 (共用触点电源)
开关频率：
- 机械寿命：典型 10^7 次开关循环
- 电气寿命 (@额定负载)：典型 10^5 次开关循环
状态指示：每个通道有一个绿色LED， 指示内部逻辑状态 (线圈得电)
诊断：无
供电：通过背板总线由CPU或系统电源提供 24 V DC (用于内部逻辑及继电器线圈)
功耗：典型 2-4 W
连接方式：可插拔螺钉型端子排
安装方式：标准35mm DIN导轨安装
尺寸 (W x H x D)：取决于点数， 如4点模块约 35 x 125 x 120 mm
工作温度：0 至 55 °C
存储温度：-40 至 70 °C
认证：CE， cULus， 符合多种工业标准
主要特点和优势
聊聊这 西门子 505-4916A 的好处，那全是工程实践里摸爬滚打出来的“实用主义”。首先，“负载电压灵活，一模块通吃” 是它最核心的价值。现场设备五花八门，交流直流都有。用晶体管输出模块，你得为直流负载和交流会负载分别选型。而用继电器输出，只要在同一个电压等级内（比如都在250V AC以下），你可以用同一块 505-4916A 模块，同时驱动一个220V AC的冷却风扇接触器和一个24V DC的报警灯，大大简化了设计和备件。这种灵活性在改造项目或设备集成中尤其宝贵。
其次，“强电弱电完全隔离，安全可靠”。继电器触点和线圈之间是纯粹的机械和磁路耦合，提供了完美的电气隔离。这意味着，即使现场侧（触点）因短路、过载产生高压浪涌或故障，也几乎不可能通过模块反向串扰到娇贵的PLC背板总线和CPU，保护了核心控制系统。同时，触点断开时有明显的空气间隙，杜绝了漏电流，特别适合控制那些需要完全断电安全的设备。
再者，“过载能力强，耐受瞬时冲击”。继电器的机械触点在接通瞬间能承受较大的涌流（如接触器或灯泡的冷态冲击电流），其过载能力通常比同等级的半导体开关更强。虽然寿命不如晶体管，但对于大多数工业设备（每天启停几百上千次）来说完全够用。模块上的LED指示灯能清晰反映PLC的逻辑输出状态，方便现场调试和故障排查。选择 西门子 505-4916A，就是选择了一种经典、灵活、可靠且经济的方式，来将您的控制逻辑转化为真实的物理动作。
