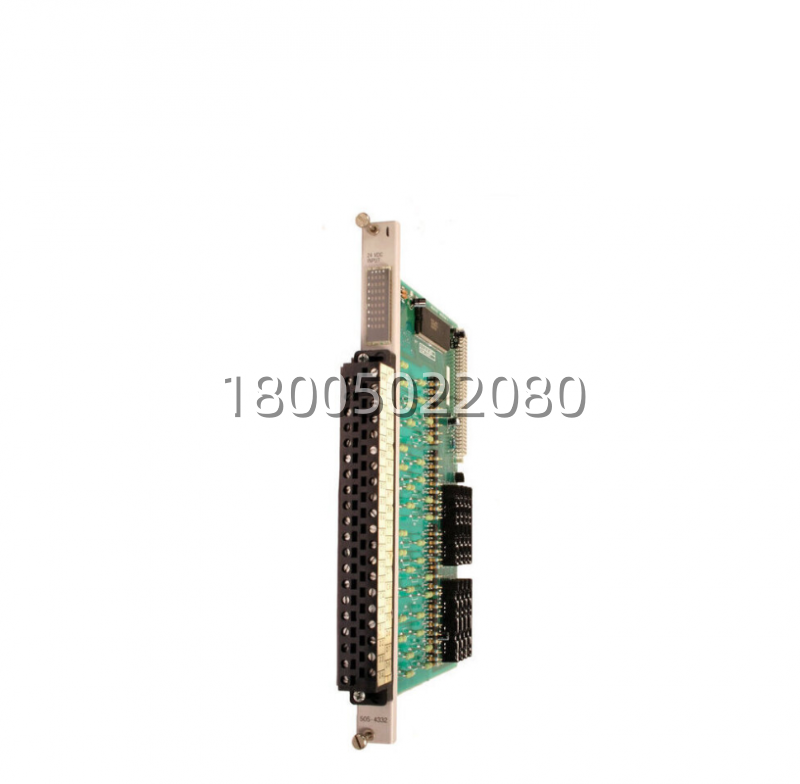

Siemens/TI 505-4232A 产品概述
在工业控制的历史长廊里，德州仪器（TI）的505系列PLC绝对算得上是一代经典，后来被西门子收购并继续提供支持。这台505-4232A，就是该系列I/O家族中负责“侦察敌情”的骨干成员——一款标准的16点直流数字量输入模块。在505系统的架构中，CPU是大脑，而像505-4232A这样的模块就是遍布现场的“神经末梢”，专门负责感知外部世界的开关量变化。
您可以把一个505系统的机架看作一个“师部指挥所”，里面插着CPU、电源和各种I/O模块。505-4232A 的任务非常纯粹：它通过前端可拆卸的端子块，连接来自现场的16个直流信号源。这些信号可能来自操作员的按钮、选择开关，也可能来自感应设备行程的接近开关、光电传感器，或者是反映设备状态的继电器触点。模块内部电路会对这24VDC电平进行检测和调理：当外部触点闭合或有源传感器输出时，输入点检测到电压，内部光耦导通，将该点的状态置为“1”（ON），并点亮对应的绿色LED指示灯；反之则为“0”（OFF）。这16个点的开关状态，会通过机架的背板总线，被CPU周期性地扫描读入，存入过程映像输入区（I区），供控制程序使用。虽然以今天的标准看，它的集成度和速度不算顶尖，但其设计扎实可靠，抗干扰能力强（组间500V隔离），在当年是构建稳定、可靠离散控制系统的基石之一，至今仍在许多运行了数十年的老设备上坚守岗位。
Siemens/TI 505-4232A 技术规格
产品型号：505-4232A
制造商：Texas Instruments / Siemens (后续)
产品系列：TI 505 系列可编程控制器
产品类型：16点直流数字量输入模块
输入点数：16点， 独立
电气组：分为2组， 每组8点， 组间电气隔离
输入电路类型：Sink/Source (漏型/源型) 通用， 通常描述为正逻辑（PNP， 公共端接负）
额定输入电压：24 VDC (10-30 VDC 范围)
额定输入电流：典型 7 mA @ 24 VDC
“1”信号电平：15-30 VDC
“0”信号电平：0-5 VDC
输入延迟（滤波时间）：通常 < 10 毫秒
隔离：
- 输入通道与背板逻辑间：光耦隔离
- 输入组间隔离：500 V AC状态指示：每个输入点一个绿色LED， 点亮表示该点输入为“ON”（逻辑1）
背板负载电流：+5 VDC @ xx mA (具体值需查手册)
接线：通过可拆卸的螺钉压接式端子块连接
适用机架：TI 505 系列本地或扩展I/O机架
工作温度：0 至 60 °C
存储温度：-40 至 85 °C
认证：符合当时的cUL， CSA等标准
主要特点和优势
这505-4232A 的优势，体现了老一代工控产品“简单、粗暴、可靠”的设计哲学，核心在于“清晰、耐用、好维护”。
第一，状态指示一目了然，诊断直接。面板上16个绿色LED一字排开，每个对应一个输入点。这对于现场调试和维护来说，价值巨大。电工或工程师无需万用表，也无需连接电脑打开编程软件，只需要看着模块的灯，就能立刻知道哪个按钮被按下了、哪个接近开关被触发了、哪个设备的状态反馈回来了。这种“所见即所得”的直观性，极大地缩短了故障排查时间，是优秀工业设计的体现。
第二，电气隔离可靠，抗干扰能力强。模块内部输入电路与PLC逻辑侧之间采用光耦隔离，这有效防止了现场端的电压浪涌、接地环路干扰等窜入敏感的CPU背板。更重要的是，16个输入点被分成两组（每组8点），组与组之间有高达500V AC的隔离电压。这意味着，即使其中一组所在的现场线路发生严重的对地短路或高压窜入，故障也会被限制在本组内，不会影响到另一组的8个点，更不会损坏模块其他部分或背板。这种分级隔离的设计，大大提升了整个I/O系统的鲁棒性和可用性。
第三，接线灵活，维护便捷。采用可拆卸的端子块，这是那个时代高端模块的标配优点。在进行接线或查线时，可以松开端子块的固定螺丝，将整个端子块从模块上取下来，在桌面上从容操作，接好线后再整体插回。这比在拥挤的柜子里对着模块本体接线要方便、安全得多，也避免了误碰其他模块或线路的风险。螺钉压接的方式，保证了连接的气密性和抗振动能力。
第四，兼容性与可靠性久经考验。作为505系列的标准模块，它与TI/Siemens 505系统的CPU、电源、机架拥有完美的兼容性。其采用的元器件和设计，经过了长期工业现场的验证，平均无故障时间（MTBF）非常高。对于至今仍在运行的505系统来说，使用原装505-4232A 进行维护或扩展，是风险最低、最可靠的选择。
