[型号] 产品概述

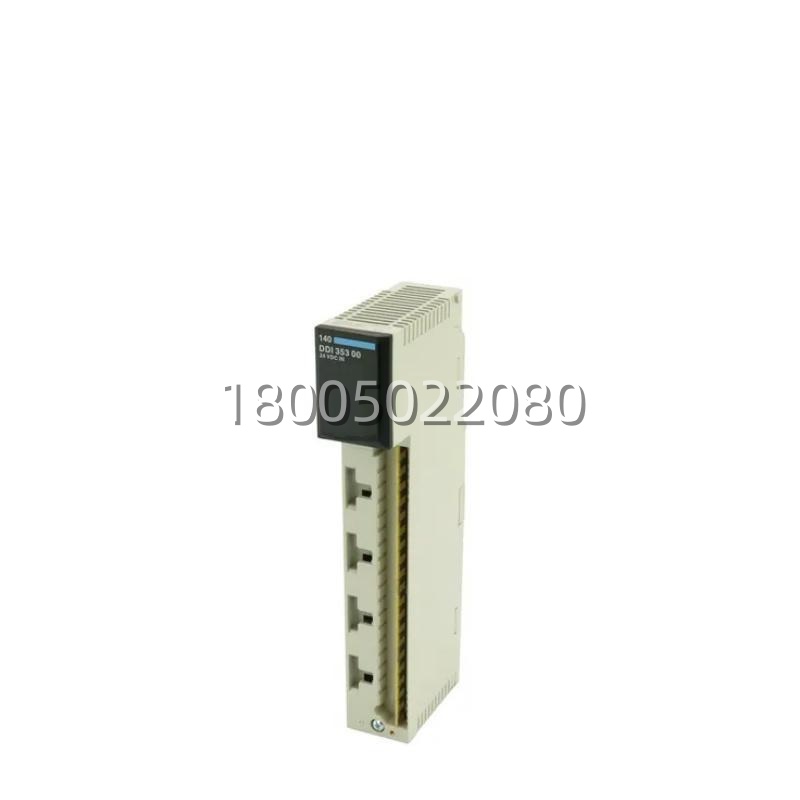

在施耐德电气强大的Modicon Quantum和Momentum可编程控制器系统中，140DDI35300 是一款高性能、高密度的32点直流数字量输入模块。它的核心任务，是作为PLC系统与现场一次元件（如按钮、限位开关、接近传感器、继电器触点等）之间的标准化、可靠的接口，将现场设备的离散状态（开/关、通/断）准确地采集到控制系统中。
你可以将这块模块视为一个“多通道的状态报告器”。它安装在Quantum本地机架或远程I/O（RIO）站内，通过背板总线与CPU或通信适配器相连。模块的每个通道都内置了光电耦合器，用于实现现场侧与控制系统侧之间的电气隔离，这是防止现场干扰、浪涌电压窜入PLC背板、保障系统安全稳定的关键设计。140DDI35300 设计用于接收24VDC的“湿接点”信号（即外部提供24V电源）或“干接点”信号（模块内部通过公共端提供检测电流）。当现场触点闭合，电流流过输入电路，光耦导通，模块内部逻辑将此通道状态识别为“1”（ON）；触点断开则为“0”（OFF）。在自动化系统中，施耐德 140DDI35300 的价值在于它以一种标准化、模块化的方式，大规模、高效率地实现了对现场离散状态的实时、可靠采集，是所有顺序控制、连锁逻辑、设备状态监控的数据源头。
[型号] 技术规格
产品订货号：140DDI35300
制造商：Schneider Electric
产品系列：Modicon Quantum / Momentum
产品类型：32点直流数字量输入模块
输入点数：32点，分2组，每组16点
输入类型：汇点 (Sinking) / 漏型输入
额定输入电压：24 VDC
工作电压范围：19.2 至 30 VDC
“1”信号电平：≥ 15 VDC (导通)
“0”信号电平：≤ 5 VDC (关断)
输入电流：典型值 5 mA @ 24 VDC
响应时间：
- 从“0”到“1”：典型 ≤ 3 ms
- 从“1”到“0”：典型 ≤ 3 ms
隔离：
- 通道与背板总线之间：光耦隔离
- 通道组之间：分组隔离 (每组16点共用一个公共端)
功耗：典型 4 W (来自背板+5V逻辑电源)
状态指示：每通道一个绿色LED，指示输入状态
连接：通过可插拔的接线端子排连接现场信号
工作温度：0°C 至 60°C
安装：安装在Modicon Quantum/Momentum 机架或底板上
认证：cULus, CE, ATEX Zone 2 (可选)
主要特点和优势
这施耐德 140DDI35300 数字量输入模块的优势，体现在“高密度”、“高可靠性”和“易维护”这三个核心点上，是工业级DI模块的典范。
首先，高通道密度与灵活分组是其显著优点。在一块标准宽度的模块上集成了32个隔离输入点，极大地节省了机架空间，降低了单点成本，非常适合在需要大量数字量监测的场合使用，如大型物料输送系统、多设备状态监控站等。其分组隔离设计（通常分为2组，每组16点共用一个公共端COM）在提供必要电气隔离的同时，也在布线和接地规划上提供了灵活性，可以按不同功能或不同供电区域来分组接线。
其次，可靠的性能与强大的诊断。模块采用高质量的光电耦合器，确保了优秀的抗干扰能力和长寿命。其快速的响应时间（≤3ms）能满足绝大多数工业应用对实时性的要求。每个通道都配有独立的绿色LED状态指示灯，这使得现场调试和维护人员能够一眼看清哪个输入点被激活，极大地简化了故障排查过程。模块具备完善的自诊断功能，能够检测到诸如组态错误、现场电源丢失等故障，并通过背板将诊断信息上报给CPU。
第三，卓越的兼容性与易用性。作为Modicon Quantum/Momentum系列的标准组件，140DDI35300 与同系列CPU、电源、通信模块的兼容性经过充分验证。其可插拔的弹簧夹紧式端子排（或螺钉端子，取决于型号）使得接线快速、牢固，且支持带电更换（在系统允许的热插拔配置下）。在施耐德的Unity Pro 编程软件中，可以轻松地对模块进行硬件组态，软件会自动分配输入地址（%I），工程师无需手动计算，降低了工程复杂度。其坚固的工业设计和宽范围的工作温度，确保了在各种环境下的稳定运行。
