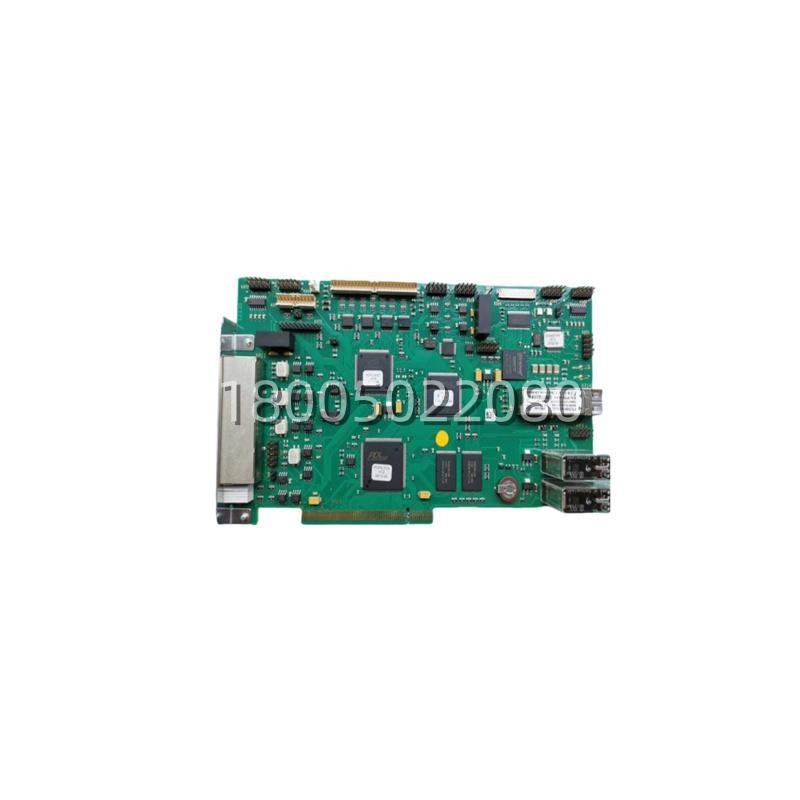

Honeywell 033 59 20-99G PCLF Board 产品概述
在霍尼韦尔这类顶级DCS供应商的系统架构中，可靠性是深入骨髓的设计理念。一个过程控制器（Process Controller）并非只有一块运行软件的CPU卡，而是一个由多种专用板卡协同工作的精密电子系统。这块编号为033 59 20-99G 的PCLF板，正是这个系统中至关重要的“基础设施板”。PCLF这个缩写很可能代表 Power, Communication, and Logic Filtering（电源、通信与逻辑滤波），这完美概括了它的核心使命。
你可以将这块Honeywell PCLF板看作是控制器机笼内部的“微型配电站兼信号交警”。它通常安装在控制器机笼内一个指定的、非处理器的槽位中。它的上游连接着机笼背板引入的一次电源（可能是+24VDC）。它的首要任务，是通过板载的高效率DC-DC转换电路，将这种相对“粗糙”的一次电源，转换为CPU、内存、专用ASIC芯片以及各种接口电路所需要的多种精确、低压、低噪声的二次逻辑电源，例如+5V， +3.3V， ±12V等。这就像为精密的大脑和神经提供了纯净的血液。同时，PCLF 的另一项关键职责是针对背板总线。在高速的控制器背板上，并行着数据总线、地址总线和控制信号线。033 59 20-99G 板卡上集成了大量的滤波网络（电阻、电容、磁珠）和线路驱动/接收器，用于对这些高速数字信号进行波形整形，消除振铃和过冲，并提高信号的抗干扰能力。它确保了CPU与I/O模块、内存之间通信的稳定和准确无误。因此，这块板子虽然默默无闻，却是整个控制器电子系统能够稳定、无差错运行的基础硬件保障。
Honeywell 033 59 20-99G PCLF Board 技术规格
（注：霍尼韦尔此类板卡的详细公开手册较少，以下规格基于PCLF板卡的通用功能及在DCS系统中的典型角色进行专业推断。）
产品部件号：033 59 20-99G
制造商：Honeywell
产品类型：电源、通信与逻辑滤波板 (PCLF Board)
适用系统：Honeywell Experion PKS 系列， 可能用于 C200， C300 过程控制器机笼或特定I/O机架
板卡功能定位：控制器/机架内部辅助电源与信号完整性保障模块
电源输入：
- 来源：通过背板连接器从机笼母板获取一次电源
- 电压：典型为 +24 VDC
电源输出（二次转换与分配）：
- 多路稳压输出，例如：+5 VDC (供逻辑芯片)， +3.3 VDC (供现代低功耗芯片)， ±12 VDC (供运算放大器、通信接口)， +2.5 VDC (可能供内核) 等。
- 每路输出具有过流和短路保护。
信号处理功能：
- 背板总线驱动与接收：对地址、数据、控制总线信号进行缓冲、驱动，提高带载能力。
- 信号调理：集成RC滤波网络，消除数字信号边沿的毛刺和高频噪声。
- 阻抗匹配：可能包含终端电阻网络，匹配总线特性阻抗，减少信号反射。
- 隔离与保护：关键信号线可能采用光耦或磁隔离，并提供ESD（静电放电）和瞬态电压抑制保护。
监控与诊断：
- 可能包含简单的电源状态监测电路，将“电源好”信号反馈给主CPU。
- 板卡自身无复杂诊断，但其稳定性直接影响整个控制器的运行状态。
物理接口：通过高密度、多针脚的板对板连接器与控制器背板相连。
工作温度：0 °C 至 60 °C (符合控制室环境标准)
安装方式：垂直或水平插入控制器机笼的指定辅助槽位，并通过螺丝或卡扣固定。
主要特点和优势
这Honeywell 033 59 20-99G PCLF板，它的价值不在于执行复杂算法，而在于为执行算法的核心部件创造一个“完美的工作环境”。它的优势是系统级和基础性的。
第一，是“分兵把守”的精密电源管理。 现代控制器芯片对电源的要求极为苛刻，电压纹波、噪声和瞬态响应都必须控制在极小的范围内。这块PCLF板充当了“内部电源管家”的角色。它采用多路独立的高性能DC-DC转换器或低压差线性稳压器（LDO），为数字逻辑、模拟电路、通信接口等不同需求的电路域提供各自专属的、纯净的电源轨。这种设计避免了数字电路开关噪声通过电源串扰到敏感的模拟电路，从根源上提升了整个控制器的电磁兼容性（EMC） 和模拟量采集的精度。每一路输出都有的过流保护，也防止了局部短路故障蔓延，增强了系统的容错性。
第二，是“主动净化”的信号完整性保障。 在控制器背板这个“信息高速公路”上，信号质量决定一切。PCLF板上的滤波和驱动电路，就像高速公路的“养护队”和“信号灯”。RC滤波网络能吸收掉信号线由快速开关产生的高频谐波和振铃；线路驱动芯片增强了关键控制信号的驱动能力，确保在长背板和多负载条件下，信号依然陡峭清晰，不会因衰减而产生误码。这对于控制器与多个I/O模块之间进行高速、可靠的数据交换至关重要，是系统长期稳定运行、避免难以排查的间歇性通信错误的基础。没有它的调理，再快的CPU也可能因为不可靠的信号而“卡壳”。
第三，是“高集成度”与“维护友好性”的设计。 霍尼韦尔将电源转换、总线驱动、信号调理等多种基础功能集成到一块标准板卡上，这种模块化设计简化了控制器主板的复杂度，让CPU板可以更专注于处理控制算法。当系统出现与电源或背板通信相关的疑难杂症时（例如控制器频繁复位、特定槽位I/O模块无法识别），这块033 59 20-99G PCLF板会成为重点怀疑对象。由于其功能相对独立且标准化，更换这块板卡往往比维修复杂的CPU主板要简单、经济得多。它就像一个预设的“维护断点”，方便工程师进行故障隔离和快速恢复。总之，这块PCLF板体现了高端DCS设计中对基础硬件可靠性的极致追求，是霍尼韦尔控制系统能够胜任关键过程控制任务的无声基石。
